申请日2018.02.07
公开(公告)日2018.11.06
IPC分类号C02F1/50; C02F1/76; C02F9/04; G01M3/26; G01N33/18; G01F23/00
摘要
本实用新型公开了一种水处理系统漏水报警装置，包括净化杀菌箱、进水管、一号漏水报警器、出水管、二号漏水报警器、空压机、氯气发生器、蓄电盒、水质检测仪和底座，所述净化杀菌箱顶部一侧焊接进水管，所述进水管顶部设有一号漏水报警器，所述一号漏水报警器位于净化杀菌箱顶部一侧，所述净化杀菌箱底部一侧焊接出水管，所述出水管顶部设有二号漏水报警器，所述二号漏水报警器位于净化杀菌箱底部一侧，所述净化杀菌箱顶部通过安装架安装空压机和氯气发生器，所述空压机位于氯气发生器一侧。该种水处理系统漏水报警装置设计合理、简单，操作方便，稳定性好，可靠性高安全性好，适合广泛推广。
权利要求书

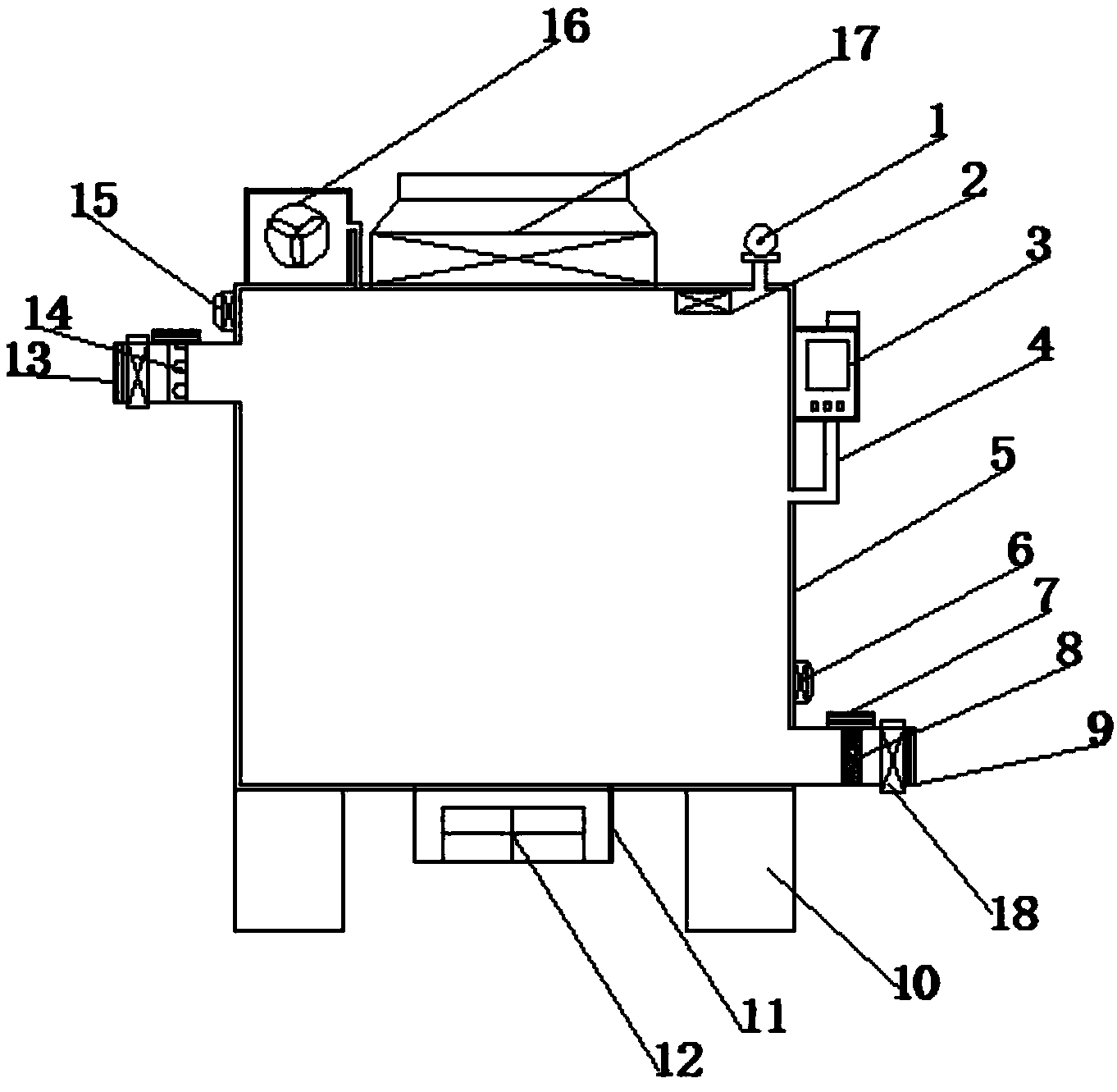

1.一种水处理系统漏水报警装置，包括净化杀菌箱(5)、进水管(13)、一号漏水报警器(15)、出水管(9)、二号漏水报警器(6)、空压机(16)、氯气发生器(17)、蓄电盒(12)、水质检测仪(3)和底座(10)，其特征在于：所述净化杀菌箱(5)顶部一侧焊接进水管(13)，所述进水管(13)顶部设有一号漏水报警器(15)，所述一号漏水报警器(15)位于净化杀菌箱(5)顶部一侧，所述净化杀菌箱(5)底部一侧焊接出水管(9)，所述出水管(9)顶部设有二号漏水报警器(6)，所述二号漏水报警器(6)位于净化杀菌箱(5)底部一侧，所述净化杀菌箱(5)顶部通过安装架安装空压机(16)和氯气发生器(17)，所述空压机(16)位于氯气发生器(17)一侧，所述空压机(16)和氯气发生器(17)的工作端均通过管道连接净化杀菌箱(5)，所述氯气发生器(17)一侧另一侧设有压力表(1)，所述压力表(1)位于净化杀菌箱(5)顶部，所述净化杀菌箱(5)顶部另一侧通过安装板安装水质检测仪(3)，所述水质检测仪(3)通过检测水管(4)连接净化杀菌箱(5)，所述净化杀菌箱(5)底部通过防水盒(11)放置蓄电盒(12)。
2.根据权利要求1所述的一种水处理系统漏水报警装置，其特征在于：所述进水管(13)内设有金属过滤网(14)，所述出水管(9)内设有活性炭过滤网(8)，所述金属过滤网(14)和活性炭过滤网(8)一侧均设有滤网更换窗(7)。
3.根据权利要求1所述的一种水处理系统漏水报警装置，其特征在于：所述进水管(13)和出水管(9)上均设有水阀(18)。
4.根据权利要求1所述的一种水处理系统漏水报警装置，其特征在于：所述净化杀菌箱(5)内底部一侧具有液位传感器(2)，所述净化杀菌箱(5)底部具有底座(10)，所述蓄电盒(12)位于底座(10)之间。
5.根据权利要求1所述的一种水处理系统漏水报警装置，其特征在于：所述空压机(16)、氯气发生器(17)和水质检测仪(3)与蓄电盒(12)电性相连。
说明书
一种水处理系统漏水报警装置
技术领域
本实用新型涉及一种漏水报警装置，特别涉及一种水处理系统漏水报警装置。
背景技术
现在使用电源的水处理系统应用越来越多，相应的出现了很多漏水引发的财产损失事故，有效的漏水检测报警装置是十分必要的预防和降低损失的保障。本实用新型装置能够在使用电源的水处理系统的应用场合实现有效地漏水检测报警功能。
实用新型内容
本实用新型的主要目的在于提供一种水处理系统漏水报警装置，可以有效解决背景技术中的问题。
为实现上述目的，本实用新型采取的技术方案为：
一种水处理系统漏水报警装置，包括净化杀菌箱、进水管、一号漏水报警器、出水管、二号漏水报警器、空压机、氯气发生器、蓄电盒、水质检测仪和底座，所述净化杀菌箱顶部一侧焊接进水管，所述进水管顶部设有一号漏水报警器，所述一号漏水报警器位于净化杀菌箱顶部一侧，所述净化杀菌箱底部一侧焊接出水管，所述出水管顶部设有二号漏水报警器，所述二号漏水报警器位于净化杀菌箱底部一侧，所述净化杀菌箱顶部通过安装架安装空压机和氯气发生器，所述空压机位于氯气发生器一侧，所述空压机和氯气发生器的工作端均通过管道连接净化杀菌箱，所述氯气发生器一侧另一侧设有压力表，所述压力表位于净化杀菌箱顶部，所述净化杀菌箱顶部另一侧通过安装板安装水质检测仪，所述水质检测仪通过检测水管连接净化杀菌箱，所述净化杀菌箱底部通过防水盒放置蓄电盒。
进一步地，所述进水管内设有金属过滤网，所述出水管内设有活性炭过滤网，所述金属过滤网和活性炭过滤网一侧均设有滤网更换窗。
进一步地，所述进水管和出水管上均设有水阀。
进一步地，所述净化杀菌箱内底部一侧具有液位传感器，所述净化杀菌箱底部具有底座，所述蓄电盒位于底座之间。
进一步地，所述空压机、氯气发生器和水质检测仪与蓄电盒电性相连。
与现有技术相比，本实用新型具有如下有益效果：通过设置由压力表和空压机组成的净化杀菌箱压力检测泄漏装置，从而可以根据冲压和观察压力一段时间变化而进行压力检测，通过设置氯气发生器和活性炭过滤网，从而可以对净化杀菌箱内水进行氯气杀菌和过滤处理，通过设置一号漏水报警器和二号漏水报警器组成的进水管和出水管漏水检测报警装置，从而可以及时检测进水管和出水管是否发生漏水情况(发生漏水时，一号漏水报警器和二号漏水报警器及时报警)，通过设置水质检测仪，从而可以对净化杀菌箱内水的质量进行检测，从而进行品控，通过设置液位传感器，从而可以实时对净化杀菌箱内水的液面高度进行监测。故实用性很高，适合广泛推广。
