申请日2018.02.02
公开(公告)日2018.10.26
IPC分类号B01D53/18; B01D53/04; B01D53/00; A61L9/20
摘要
本实用新型公开了一种一体化污水处理设备的除臭装置，包括净水室和除臭室，所述除臭室的内部通过隔板将除臭室分隔为喷淋室和吸附灭菌室，所述喷淋室的顶端设置有喷淋管，所述喷淋管的底端均匀的设置有若干个喷淋头，所述喷淋管通过输液管连通除臭室外端的储液箱，所述输液管上设置有抽水泵，所述隔板的上端设置有通气孔，所述通气孔的下方一侧设置有液位传感器，所述吸附灭菌室的内部设置有吸附块，所述吸附块的底端设置在吸附灭菌室底端的凹槽内，所述吸附块的顶端贯穿除臭室的顶端且往外延伸，所述吸附块的延伸端一侧铰接有盖板，所述吸附块的一侧设置有紫外线灭菌灯，所述吸附灭菌室的一端的排气口连接有排气管，所述排气管上设置有抽风机。
权利要求书

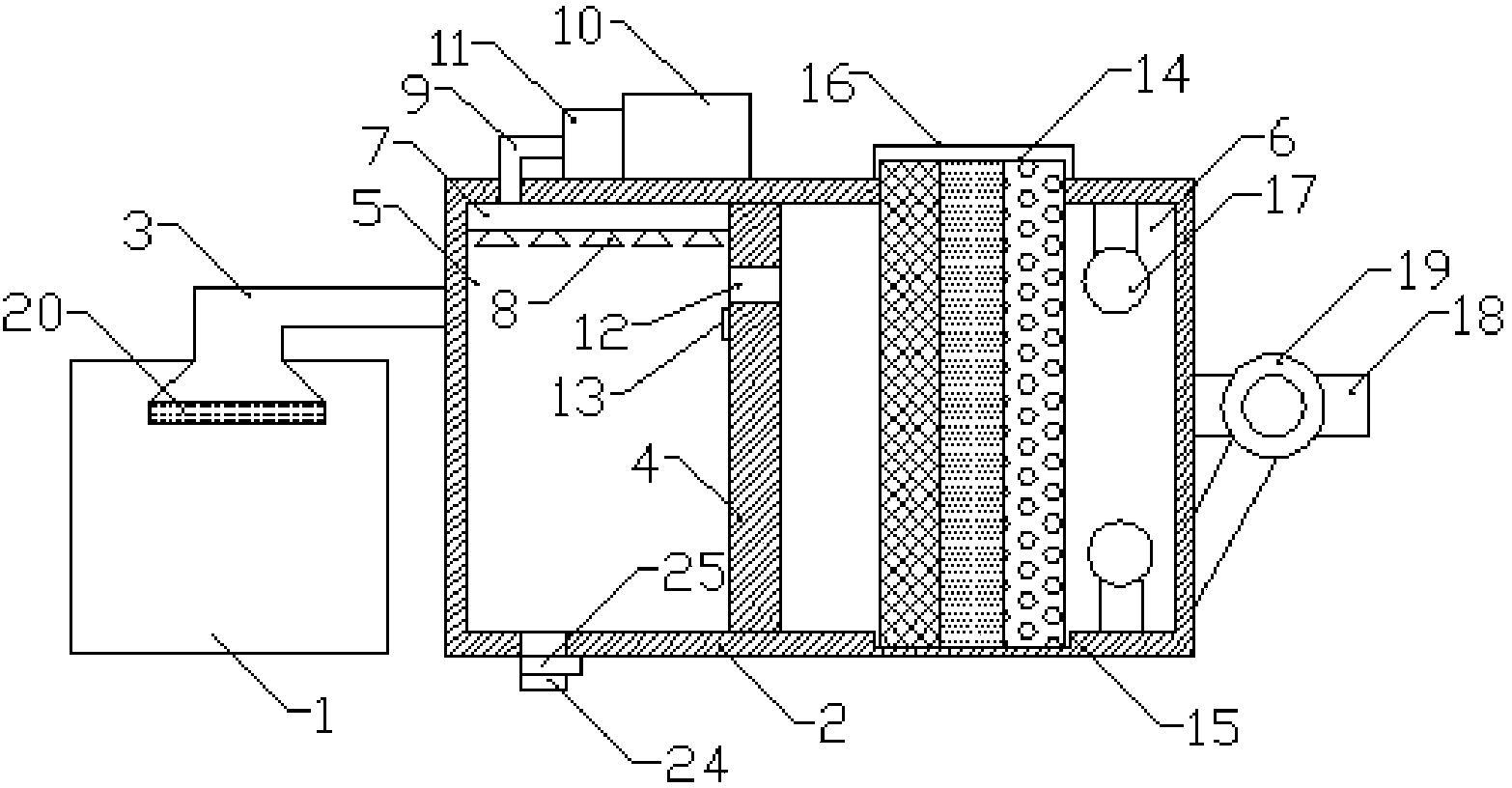

1.一种一体化污水处理设备的除臭装置，包括净水室(1)和除臭室(2)，其特征在于，所述净水室(1)和除臭室(2)之间通过输气管(3)相连接，所述除臭室(2)的内部通过隔板(4)将除臭室(2)分隔为喷淋室(5)和吸附灭菌室(6)，所述喷淋室(5)的顶端设置有喷淋管(7)，所述喷淋管(7)的底端均匀的设置有若干个喷淋头(8)，所述喷淋管(7)通过输液管(9)连通除臭室(2)外端的储液箱(10)，且所述输液管(9)上设置有抽水泵(11)，所述隔板(4)的上端设置有通气孔(12)，所述通气孔(12)的下方一侧设置有液位传感器(13)，所述吸附灭菌室(6)的内部设置有吸附块(14)，所述吸附块(14)的底端设置在吸附灭菌室(6)底端的凹槽(15)内，且所述吸附块(14)的顶端贯穿除臭室(2)的顶端且往外延伸，所述吸附块(14)的延伸端一侧铰接有盖板(16)，所述吸附块(14)的一侧设置有紫外线灭菌灯(17)，所述吸附灭菌室(6)的一端的排气口连接有排气管(18)，且所述排气管(18)上设置有抽风机(19)。
2.根据权利要求1所述的一种一体化污水处理设备的除臭装置，其特征在于，所述净水室(1)内输气管(3)的进气口处设置有过滤网(20)。
3.根据权利要求1所述的一种一体化污水处理设备的除臭装置，其特征在于，所述吸附块(14)内包括有海绵层(21)、多孔陶瓷层(22)和活性炭吸附层(23)，且所述海绵层(21)、多孔陶瓷层(22)和活性炭吸附层(23)沿着气体的流动方向依次设置。
4.根据权利要求1所述的一种一体化污水处理设备的除臭装置，其特征在于，所述喷淋室(5)的底端设置有出液口(24)，且所述出液口(24)上设置有控制阀(25)。
5.根据权利要求1所述的一种一体化污水处理设备的除臭装置，其特征在于，所述紫外线灭菌灯(17)设置有两个，分别位于吸附灭菌室(6)的上下两端。
说明书
一种一体化污水处理设备的除臭装置
技术领域
本实用新型涉及一种污水处理技术领域，特别涉及一种一体化污水处理设备的除臭装置。
背景技术
随着我国城市化进程的加速发展，小城镇污水处理技术及设备已成为各界研究和应用的热点。然而大量未经处理的小城镇生活与工业污水流入江河、湖泊或地下水中，将会给水体造成严重污染，对渔业用水、生活用水等产生影响。因而，小城镇污水污染已成为制约我国新农村建设的重要因素之一。小城镇污水一般包括生活污水、养殖废水和少量乡镇企业废水，这类水的主要特点是可生化性较好，但同时氮磷含量也较高。作为水体富营养化的决定性因素，水体中氮、磷的过量积累将会引起藻类及其它浮游生物迅速繁殖、水体溶解氧下降，进而导致水质恶化甚至水体黑臭现象。因此控制小城镇污水中磷的排放浓度尤为重要。
目前，一部分污水处理设备不具备除臭能力，虽然污水得到了净化，但是，污水产生的废气得不到及时处理，从而造成了大气的污染，除臭效果差，同时，污水处理设备的除臭装置更换不方便，除臭性能低，不具备灭菌的功能，对人体的健康造成一定的影响。
实用新型内容
本实用新型提出了一种一体化污水处理设备的除臭装置，解决了现有技术中的污水处理设备不具备除臭能力，虽然污水得到了净化，但是，污水产生的废气得不到及时处理，从而造成了大气的污染，除臭效果差，同时，污水处理设备的除臭装置更换不方便，除臭性能低，不具备灭菌的功能，对人体的健康造成一定影响的问题。
为了解决上述技术问题，本实用新型提供了如下的技术方案：
本实用新型一种一体化污水处理设备的除臭装置，包括净水室和除臭室，所述净水室和除臭室之间通过输气管相连接，所述除臭室的内部通过隔板将除臭室分隔为喷淋室和吸附灭菌室，所述喷淋室的顶端设置有喷淋管，所述喷淋管的底端均匀的设置有若干个喷淋头，所述喷淋管通过输液管连通除臭室外端的储液箱，且所述输液管上设置有抽水泵，所述隔板的上端设置有通气孔，所述通气孔的下方一侧设置有液位传感器，所述吸附灭菌室的内部设置有吸附块，所述吸附块的底端设置在吸附灭菌室底端的凹槽内，且所述吸附块的顶端贯穿除臭室的顶端且往外延伸，所述吸附块的延伸端一侧铰接有盖板，所述吸附块的一侧设置有紫外线灭菌灯，所述吸附灭菌室的一端的排气口连接有排气管，且所述排气管上设置有抽风机。
作为本实用新型的一种优选技术方案，所述净水室内输气管的进气口处设置有过滤网。
作为本实用新型的一种优选技术方案，所述吸附块内包括有海绵层、多孔陶瓷层和活性炭吸附层，且所述海绵层、多孔陶瓷层和活性炭吸附层沿着气体的流动方向依次设置。
作为本实用新型的一种优选技术方案，所述喷淋室的底端设置有出液口，且所述出液口上设置有控制阀。
作为本实用新型的一种优选技术方案，所述紫外线灭菌灯设置有两个，分别位于吸附灭菌室的上下两端。
本实用新型所达到的有益效果是：本实用新型的一体化污水处理设备的除臭装置通过设置有喷淋室和吸附灭菌室，先将废气进行植物液喷淋，然后通过海绵层、多孔陶瓷层和活性炭吸附层对废气进行有效的过滤和除臭，能够对废气进行及时净化，最终通过紫外线灭菌灯进行灭菌，能够有效对污水处理时产生的废气进行过滤、除臭和灭菌，避免污染空气和对人体造成危害;通过将吸附块的一端设置在凹槽中，另一端延伸至除臭室的外端，可以通过延伸端将吸附块抽出，容易安装和清洗更换。
