申请日2018.02.01
公开(公告)日2018.06.15
IPC分类号F22B33/18; F22B31/08; F22D11/00; F22D7/08; F22B37/38; F22B37/54; F22B37/78
摘要
本发明公开了一种锅炉汽水处理系统，其中锅炉汽水处理系统包括锅炉联箱水冷壁管、高位水箱、省煤器、1号蒸发器以及2号蒸发器、分汽缸、蒸汽管网、自来水进水阀、第一软水器、第二软水器、软水箱等构造;本发明实施例提供的锅炉汽水处理系统，其具有技术构造更合理，功能更加完善，实用性强等诸多方面的技术优势。
权利要求书
1.一种锅炉汽水处理系统，其特征在于，包括锅炉联箱水冷壁管(1)、高位水箱(2)、省煤器(3)、1号蒸发器(4)以及2号蒸发器(5)、分汽缸(6)、蒸汽管网(7);还包括自来水进水阀(8)、第一软水器(9)、第二软水器(10)、软水箱(11);
其中，所述锅炉联箱水冷壁管(1)的进口端与高位水箱(2)的排水口通过一段管道连通，所述锅炉联箱水冷壁管(1)的出口端与高位水箱(2)的进水口通过一段管道连通;
且所述高位水箱(2)的底部另一排水口通过一段管道与所述省煤器(3)的进口连通;所述省煤器(3)的出口与所述1号蒸发器(4)的进口通过一段管道连通;所述1号蒸发器(4)的出口与所述2号蒸发器(5)的进口通过一段管道连通;所述2号蒸发器(5)的出口与分汽缸(6)的进口通过一段管道连通;所述分汽缸(6)的出口与蒸汽管网(7)连通;
所述自来水进水阀(8)的进水口与自来水管道连通，所述自来水进水阀(8)的出水口与第一软水器(9)的进口通过一段管道连通;所述第一软水器(9)的出口与第二软水器(10)的进口通过一段管道连通;所述第二软水器(10)的出口与软水箱(11)的进口通过一段管道连通;所述软水箱(11)的出口与高位水箱(2)通过一段管道连通。
2.如权利要求1所述的锅炉汽水处理系统，其特征在于，
所述锅炉汽水处理系统还包括取样阀(12);所述取样阀(12)安装设置在所述第二软水器(10)至所述软水箱(11)之间的管道上;且所述软水箱(11)上设置有加药口;所述加药口用于对软水箱(11)内执行加药。
3.如权利要求1所述的锅炉汽水处理系统，其特征在于，
所述锅炉汽水处理系统还包括软水泵(13);所述软水泵(13)安装设置在所述软水箱(11)至所述高位水箱(2)之间的管道上。
4.如权利要求1所述的锅炉汽水处理系统，其特征在于，
所述锅炉汽水处理系统还包括给水泵(14);所述给水泵(14)安装设置在所述高位水箱(2)至所述省煤器(3)之间的管道上;位于所述给水泵(14)的出口设置有取样阀。
5.如权利要求1所述的锅炉汽水处理系统，其特征在于，
所述锅炉汽水处理系统还包括三通阀(15)和循环回水管道(20);
所述三通阀(15)安装设置在所述省煤器(3)至所述1号蒸发器(4)之间的管道上;
所述三通阀(15)包括进口端和第一出口端和第二出口端;且所述三通阀(15)的进口端与所述省煤器(3)连通，所述三通阀(15)的第一出口端与所述1号蒸发器(4)连通，所述三通阀(15)的第二出口端通过所述循环回水管道20与软水箱(11)连通。
6.如权利要求1所述的锅炉汽水处理系统，其特征在于，
所述锅炉汽水处理系统还包括液位计(16);所述液位计(16)安装设置在所述1号蒸发器(4)上;位于所述1号蒸发器(4)上还设置有蒸发器取样装置。
7.如权利要求1所述的锅炉汽水处理系统，其特征在于，
所述锅炉汽水处理系统还包括液位计(17);所述液位计(17)安装设置在所述2号蒸发器(5)上;位于所述2号蒸发器(5)上还设置有蒸发器取样装置。
8.如权利要求1所述的锅炉汽水处理系统，其特征在于，
所述锅炉汽水处理系统还包括排污阀(18);所述排污阀(18)安装设置在所述1号蒸发器(4)至所述2号蒸发器(5)之间的管道上。
9.如权利要求1所述的锅炉汽水处理系统，其特征在于，
所述锅炉汽水处理系统还包括疏水阀(19);所述疏水阀(19)安装设置在所述分汽缸(6)的底部。
10.如权利要求1所述的锅炉汽水处理系统，其特征在于，
所述锅炉汽水处理系统还包括再热器;所述再热器安装设置在所述高位水箱(2)至所述软水箱(11)的管道上。
说明书
锅炉汽水处理系统
技术领域
本发明涉及锅炉水处理装备技术领域，尤其涉及一种锅炉汽水处理系统。
背景技术
目前，在某个项目中涉及了锅炉汽水处理系统，研究人员发现在传统的锅炉汽水处理系统的系统架构设计中，只有简单的锅炉联箱水冷壁管、蒸发器以及分汽缸这几个部分构成。
研究人员发现，上述传统的锅炉汽水处理系统，没有采用必要的软化处理，同时无法在过程中进行取样，其系统架构存在设计简单，功能单一等技术缺陷。
综上，如何克服传统技术的上述技术缺陷是本领域技术人员急需解决的技术问题。
发明内容
本发明的目的在于提供一种锅炉汽水处理系统，以解决上述问题。
为了达到上述目的，本发明的技术方案是这样实现的：

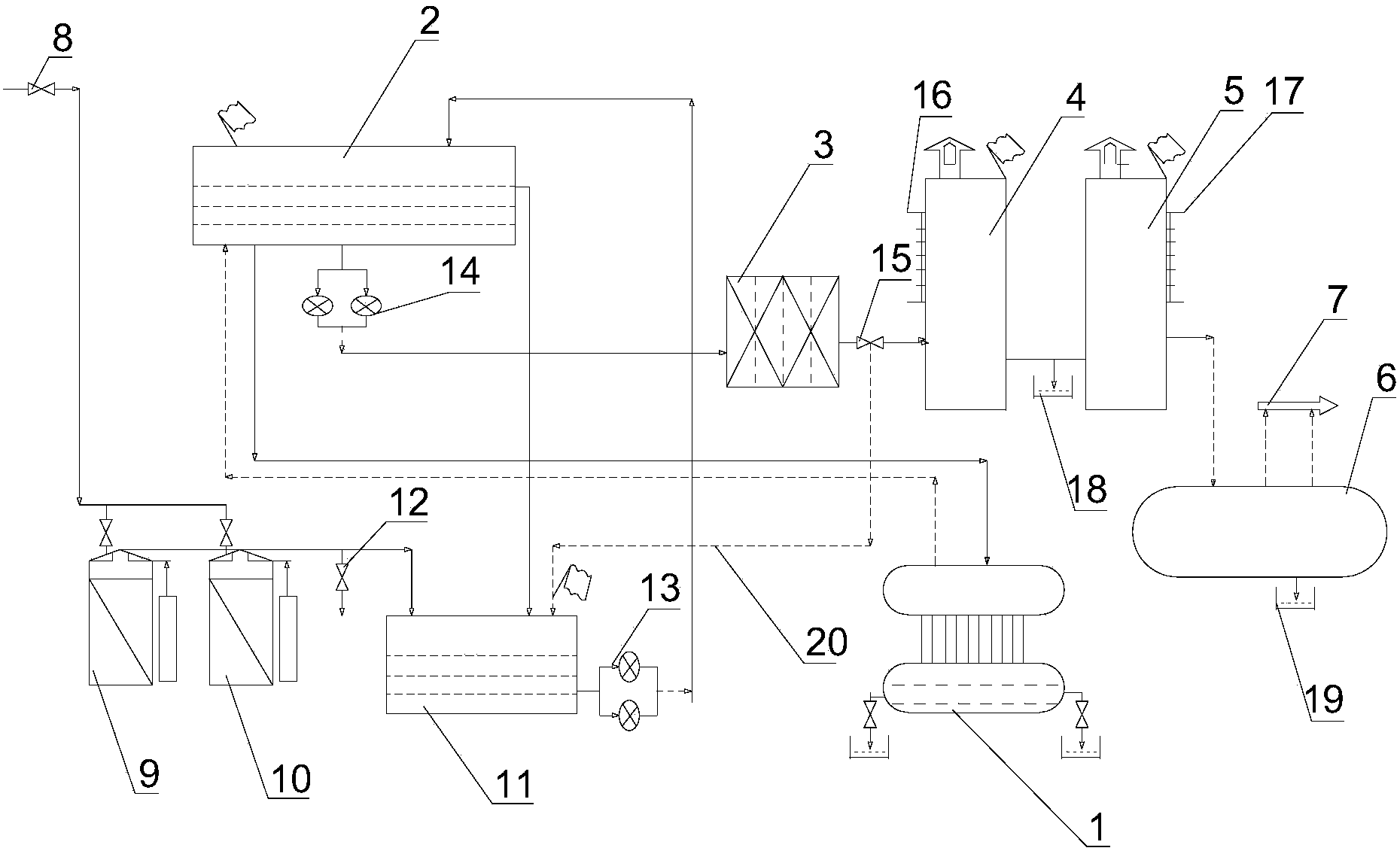

本发明提供了一种锅炉汽水处理系统，包括锅炉联箱水冷壁管1、高位水箱2、省煤器3、1号蒸发器4以及2号蒸发器5、分汽缸6、蒸汽管网7;还包括自来水进水阀8、第一软水器9、第二软水器10、软水箱11;
其中，所述锅炉联箱水冷壁管1的进口端与高位水箱2的排水口通过一段管道连通，所述锅炉联箱水冷壁管1的出口端与高位水箱2的进水口通过一段管道连通;
且所述高位水箱2的底部另一排水口通过一段管道与所述省煤器3的进口连通;所述省煤器3的出口与所述1号蒸发器4的进口通过一段管道连通;所述1号蒸发器4的出口与所述2号蒸发器5的进口通过一段管道连通;所述2号蒸发器5的出口与分汽缸6的进口通过一段管道连通;所述分汽缸6的出口与蒸汽管网7连通;
所述自来水进水阀8的进水口与自来水管道连通，所述自来水进水阀8的出水口与第一软水器9的进口通过一段管道连通;所述第一软水器9的出口与第二软水器10的进口通过一段管道连通;所述第二软水器10的出口与软水箱11的进口通过一段管道连通;所述软水箱11的出口与高位水箱2通过一段管道连通。
优选的，作为一种可实施方案;所述锅炉汽水处理系统还包括取样阀12;所述取样阀12安装设置在所述第二软水器10至所述软水箱11之间的管道上;且所述软水箱11上设置有加药口(图中未示出);所述加药口用于对软水箱11内执行加药。
需要说明的是，进行软水箱加药处理，改善水质PH，防止锅炉腐蚀、结垢。加药点在高位水箱进水管处，改善氧腐蚀对给水系统设备造成的危害。另外研究发现，蒸发量9T以上时，水源供水压力在2kg以下时，软水器供水量供不上应用，建议增加增压泵改善供水(接口己预留)。
优选的，作为一种可实施方案;所述锅炉汽水处理系统还包括软水泵13;所述软水泵13安装设置在所述软水箱11至所述高位水箱2之间的管道上。
优选的，作为一种可实施方案;所述锅炉汽水处理系统还包括给水泵14;所述给水泵14安装设置在所述高位水箱2至所述省煤器3之间的管道上;位于所述给水泵14的出口设置有取样阀(图中未示出)。
需要说明的是，传统技术中并不涉及给水泵的取样功能，本发明技术方案增加了分析检测点，安装软水泵出口取样阀，给水泵取样阀，通过增加检测环节，监督保障给水品质。
优选的，作为一种可实施方案;所述锅炉汽水处理系统还包括三通阀15和循环回水管道20;
所述三通阀15安装设置在所述省煤器3至所述1号蒸发器4之间的管道上;
所述三通阀15包括进口端和第一出口端和第二出口端;且所述三通阀15的进口端与所述省煤器3连通，所述三通阀15的第一出口端与所述1号蒸发器4连通，所述三通阀15的第二出口端通过所述循环回水管道20与软水箱11连通。
优选的，作为一种可实施方案;所述锅炉汽水处理系统还包括液位计16;所述液位计16安装设置在所述1号蒸发器4上;位于所述1号蒸发器4上还设置有蒸发器取样装置。
优选的，作为一种可实施方案;所述锅炉汽水处理系统还包括液位计17;所述液位计17安装设置在所述2号蒸发器5上;位于所述2号蒸发器5上还设置有蒸发器取样装置。
优选的，作为一种可实施方案;所述锅炉汽水处理系统还包括排污阀18;所述排污阀18安装设置在所述1号蒸发器4至所述2号蒸发器5之间的管道上。
需要说明的是，传统的蒸发器无取样装置，在水位计取样不方便;本发明技术方案，其加装蒸发器取样装置，便于分析蒸发器内水质。
优选的，作为一种可实施方案;所述锅炉汽水处理系统还包括疏水阀19;所述疏水阀19安装设置在所述分汽缸6的底部。
优选的，作为一种可实施方案;所述锅炉汽水处理系统还包括再热器(图中未示出);所述再热器安装设置在所述高位水箱2至所述软水箱11的管道上。
需要说明的是，研究人员发现，软水箱因蒸汽用量低时，省煤器回水量增大，循环回至软水箱的压力和温度急剧增高，引起软水箱、楼板强烈震动。所以在本发明的技术方案中，蒸发器回水回收到高位水箱的管道上加装再热器;自此之后，软水箱不再有震动。
与现有技术相比，本发明实施例的优点在于：
本发明提供的一种锅炉汽水处理系统，分析上述锅炉汽水处理系统的主要结构可知：
本发明提供的上述锅炉汽水处理系统其主要包括锅炉联箱水冷壁管1、高位水箱2、省煤器3、1号蒸发器4以及2号蒸发器5、分汽缸6、蒸汽管网7、自来水进水阀8、第一软水器9、第二软水器10、软水箱11等构成;
其中，所述锅炉联箱水冷壁管1的进口端与高位水箱2的排水口通过一段管道连通，所述锅炉联箱水冷壁管1的出口端与高位水箱2的进水口通过一段管道连通;
且所述高位水箱2的底部另一排水口通过一段管道与所述省煤器3的进口连通;所述省煤器3的出口与所述1号蒸发器4的进口通过一段管道连通;所述1号蒸发器4的出口与所述2号蒸发器5的进口通过一段管道连通;所述2号蒸发器5的出口与分汽缸6的进口通过一段管道连通;所述分汽缸6的出口与蒸汽管网7连通;
所述自来水进水阀8的进水口与自来水管道连通，所述自来水进水阀8的出水口与第一软水器9的进口通过一段管道连通;所述第一软水器9的出口与第二软水器10的进口通过一段管道连通;所述第二软水器10的出口与软水箱11的进口通过一段管道连通;所述软水箱11的出口与高位水箱2通过一段管道连通。
本发明提供的锅炉汽水处理系统，其综合利用了锅炉联箱水冷壁管1、高位水箱2、省煤器3(实现余温回收)、1号蒸发器4以及2号蒸发器5、分汽缸6、蒸汽管网7、自来水进水阀8、第一软水器9、第二软水器10、软水箱11等构成的水处理系统，其可以实现高效率的蒸发处理，水质软化处理等功能。所以说，本发明提供的锅炉汽水处理系统，其克服了传统处理系统的结构简单，功能单一等技术缺陷。
