申请日2018.02.02
公开(公告)日2018.11.23
IPC分类号C02F9/04; C02F101/30
摘要

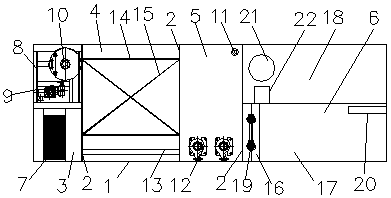

本实用新型公开了一种洗涤污水预处理系统，包括碳钢防腐的长方形池体，池体内设碳钢防腐隔板，隔板将池体分割为格栅池、沉淀池、调节池、气浮池;所述的格栅池顶部设除渣台，所述的除渣台上设螺旋挤压机和加药装置;所述的调节池设在线液位计和提升泵;所述的沉淀池的下部设穿孔布水管，所述的沉淀池中下部设碳钢防腐填料架，所述的填料架上设PVC斜管填料;所述的气浮池包括搅拌区、气浮区和操作平台，所述的操作平台位于气浮区的顶部，操作平台上设置溶气装置和PLC控制器。本实用新型的有益效果是：占地面积小、减少药剂使用量、处理效果好、操作方便、运行成本低，同时防腐效果好、可长期稳定运行。
权利要求书
1.一种洗涤污水预处理系统，包括碳钢防腐的长方形池体，池体内设碳钢防腐隔板，隔板将池体分割为格栅池、沉淀池、调节池、气浮池，其特征在于：所述的格栅池内设机械格栅，所述的格栅池顶部设除渣台，所述的除渣台上设螺旋挤压机和加药装置;所述的调节池设在线液位计和提升泵;所述的沉淀池的下部设穿孔布水管，所述的沉淀池中下部设碳钢防腐填料架，所述的填料架上设PVC斜管填料;所述的气浮池包括搅拌区、气浮区和操作平台，所述的搅拌区底部设释放器，所述的气浮池的中部设气浮出水管，所述的气浮出水管与沉淀池的穿孔布水管连接，所述的操作平台位于气浮区的顶部，操作平台上设置溶气装置和PLC控制器。
2.根据权利要求1所述的一种洗涤污水预处理系统，其特征在于，所述的碳钢防腐的防腐层为电泳喷涂防腐层。
3.根据权利要求1所述的一种洗涤污水预处理系统，其特征在于，所述的机械格栅的排渣口与螺旋挤压机连接，螺旋挤压机的排渣口与皮带输送机连接，螺旋挤压机的滤液口与格栅池连接。
4.根据权利要求1所述的一种洗涤污水预处理系统，其特征在于，所述的沉淀池、气浮区的底部为锥底，所述的锥底两侧设排渣阀。
说明书
一种洗涤污水预处理系统
技术领域
本实用新型涉及洗涤污水处理领域，具体地说是一种洗涤污水预处理系统。
背景技术
洗涤污水主要由肥皂、油脂、合成洗涤剂、泥沙以及少量细菌、大肠菌群、病毒等有害物质组成。洗涤行业是一种耗水、耗能高的行业，其运行成本一直居高不下，因此，对洗涤污水进行处理并回收利用不仅是环境保护的需求，也是降低洗涤业运行成本的一种有效措施。
目前，我国对洗涤污水的处理方法主要采用传统的混凝-气浮-过滤工艺或二级生物处理方法。但是传统的混凝-气浮-过滤工艺所需的投药量大，污泥量多，二级生物处理工艺启动慢，废水的可生化性较低。国外的洗涤污水大多采用膜组件进行处理，运行费用较高。预处理是污水处理过程中必不可少的前置单元，合理的设计和利用预处理单元是整个污水处理工艺高效稳定运行的前提。
发明内容
有鉴于此，本实用新型的目的是提供一种占地面积小，处理效果好、减少药剂使用量、操作方便、运行成本低，同时防腐效果好、可长期使用的洗涤污水预处理系统。
为了解决以上技术问题，本实用新型提供了一种洗涤污水预处理系统，包括碳钢防腐的长方形池体，池体内设碳钢防腐隔板，隔板将池体分割为格栅池、沉淀池、调节池、气浮池;所述的格栅池内设机械格栅，所述的格栅池顶部设除渣台，所述的除渣台上设螺旋挤压机和加药装置;所述的调节池设在线液位计和提升泵;所述的沉淀池的下部设穿孔布水管，所述的沉淀池中下部设碳钢防腐填料架，所述的填料架上设PVC斜管填料;所述的气浮池包括搅拌区、气浮区和操作平台，所述的搅拌区底部设释放器，所述的气浮池的中部设气浮出水管，所述的气浮出水管与沉淀池的穿孔布水管连接，所述的操作平台位于气浮区的顶部，操作平台上设置溶气装置和PLC控制器。
进一步地，所述的碳钢防腐的防腐层为电泳喷涂防腐层。
进一步地，所述的机械格栅的排渣口与螺旋挤压机连接，螺旋挤压机的排渣口与皮带输送机连接，螺旋挤压机的滤液口与格栅池连接。
进一步地，所述的沉淀池、气浮区的底部为锥底，所述的锥底两侧设排渣阀。
本实用新型所产生的有益效果是：布局合理、减少占地面积，碳钢采用电泳喷涂防腐，防腐效果好，使用寿命长;增加螺旋挤压机，防止浮渣的废液横流，污染环境;利用在线液位计和PLC控制器，实现气浮区设备、加药装置同提升泵联动，操作方便;利用斜管沉淀和气浮强化预处理过程，最大限度的去除污水中的有机物，处理效果好、降低后续的运行成本低，同时，减少了气浮过程中药剂的使用量。
