申请日2018.02.02
公开(公告)日2018.11.13
IPC分类号C02F9/04
摘要
本实用新型公开了一种PVC管材生产线循环水处理装置，属于塑料加工领域;所要解决的技术问题是提供了一种对循环水进行过滤、软化处理，防止堵塞喷头，影响设备正常运行，增加生产效率的水处理装置;解决该技术问题采用的技术方案为：一种PVC管材生产线循环水处理装置，包括循环水管道，在水循环管道中并联设置水处理管道，水处理管道上设置有第一阀门、处理器、第二阀门，第一阀门、第二阀门布置在处理器两侧，水循环管道沿着水流方向在水循环管道与水处理管道相交的位置后端设置有水质检测装置，在相交处设置有换向阀;本实用新型可广泛应用于塑料加工领域。
权利要求书

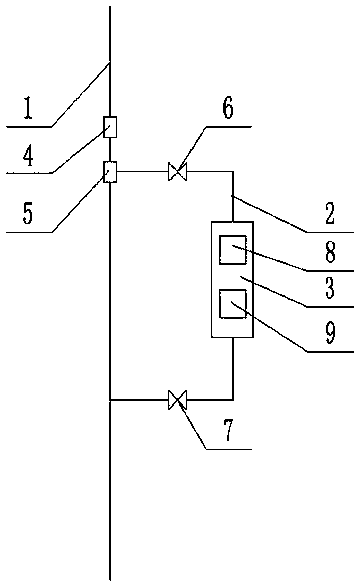

1.一种PVC管材生产线循环水处理装置，包括循环水管道(1)，其特征在于：在循环水管道(1)中并联设置水处理管道(2)，水处理管道(2)上设置有第一阀门(6)、处理器(3)、第二阀门(7)，第一阀门(6)、第二阀门(7)布置在处理器(3)两侧，循环水管道(1)沿着水流方向在循环水管道(1)与水处理管道(2)相交的位置后端设置有水质检测装置(4)，在相交处设置有换向阀(5)。
2.根据权利要求1所述的一种PVC管材生产线循环水处理装置，其特征在于：所述的处理器(3)包括软水处理器(9)和过滤器(8)。
3.根据权利要求1所述的一种PVC管材生产线循环水处理装置，其特征在于：所述的处理器(3)上设置有加药口和检测口。
说明书
一种PVC管材生产线循环水处理装置
技术领域
本实用新型一种PVC管材生产线循环水处理装置，属于塑料加工技术领域。
背景技术
PVC管材是高科技复合而成的化工建材，它被广泛应用于建筑给排水、城镇给排水以及燃气管道等领域，近几年来，随着人们环保意识的增强，PVC管材的需求量与日俱增，PVC管材的生产技术水平也在不断提高。
在PVC管材生产线上均设置有冷却装置，其作用是使已经定型的管材冷却到室温或接近室温，使管材保持定型的形状，目前一般使用水冷的方式进行冷却，通过循环水系统将PVC管材的残余热量带走，在带走热量的同时还会带走一部分杂质，循环水会变为硬水，导致极易发生杂质堵塞喷头的现象，需要经常停机对喷头进行清理，这样不仅增加了设备维护保养的工作量，而且给PVC管材的生产线的正常运转造成不利影响。
实用新型内容
本实用新型克服了现有技术存在的不足，提供了一种对循环水进行过滤、软化处理，防止堵塞喷头，影响设备正常运行，增加生产效率的水处理装置。
为了解决上述技术问题，本实用新型采用的技术方案为：一种PVC管材生产线循环水处理装置，包括循环水管道，在循环水管道中并联设置水处理管道，水处理管道上设置有第一阀门、处理器、第二阀门，第一阀门、第二阀门布置在处理器两侧，循环水管道沿着水流方向在水循环管道与水处理管道相交的位置后端设置有水质检测装置，在相交处设置有换向阀。
所述的处理器包括软水处理器和过滤器。
所述的处理器上设置有加药口和检测口。
本实用新型与现有技术相比具有以下有益效果：在循环管道上并联设置水处理管道，同时在循环管道上设置有水质检测装置和换向阀，在水质符合要求时，水从循环管路中流走，在不符合要求时，通过换向阀将水引入水处理管道，对水质进行过滤和软化处理，处理后进入循环水管道使用，结构简单，使用方便，不影响设备正常使用，提高了生产效率。
