申请日2018.02.02
公开(公告)日2018.10.26
IPC分类号C02F1/20; B01D53/04; B01D53/32
摘要
本实用新型公开了一种一体化污水处理设备的前置式除臭装置，包括罐体、驱动电机、螺旋消泡桨、消泡齿、喷水盘管、隔板和抽风机，驱动电机通过减速机和转轴相连，转轴贯穿至罐体内部，且转轴下端设置有螺旋消泡桨，转轴顶部设置有锥齿轮组，锥齿轮组的从动齿轮和横轴固定连接，横轴上设置有若干消泡齿，消泡齿上方设置有喷水盘管，喷水盘管上方交错设置有三块隔板，隔板上从下到上依次设置有海绵吸附块、多孔陶瓷吸附块和活性炭吸附块，罐体顶部设置有若干离子灯管，罐体顶部设置有排气管，排气管和抽风机连通;该种一体化污水处理设备的前置式除臭装置，通过螺旋消泡桨和消泡齿的设置，达到消除气泡的目的，从而使得污水臭气充分排出。
权利要求书

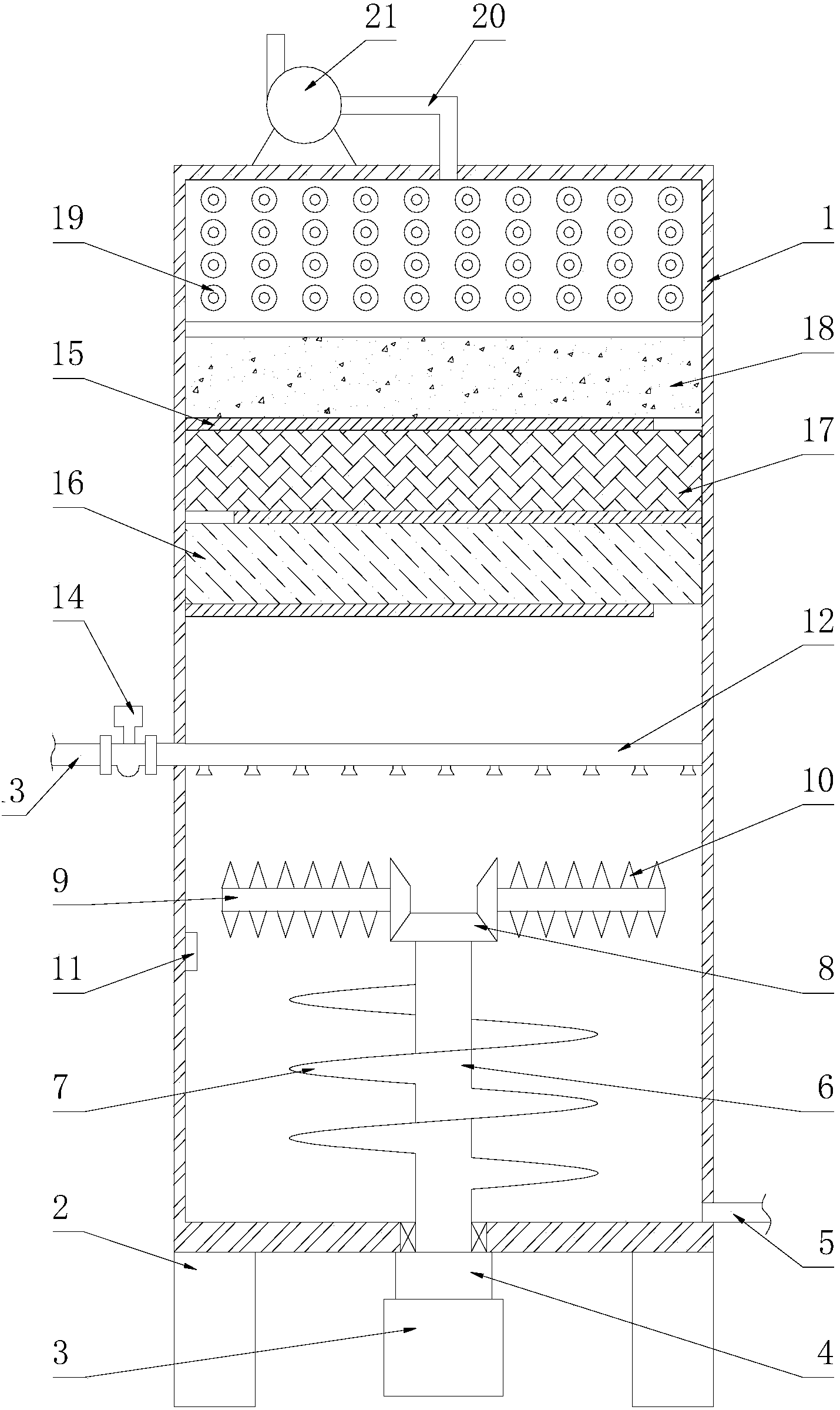

1.一种一体化污水处理设备的前置式除臭装置，包括罐体(1)、驱动电机(3)、螺旋消泡桨(7)、消泡齿(10)、喷水盘管(12)、隔板(15)和抽风机(21)，其特征在于，所述罐体(1)底部设置有支撑脚(2)，所述罐体(1)底侧中部设置有驱动电机(3)，所述驱动电机(3)通过减速机(4)和转轴(6)相连，所述转轴(6)贯穿至罐体(1)内部，且所述转轴(6)下端设置有螺旋消泡桨(7)，所述转轴(6)顶部设置有锥齿轮组(8)，所述锥齿轮组(8)的从动齿轮和横轴(9)固定连接，所述横轴(9)上设置有若干消泡齿(10)，所述消泡齿(10)上方设置有喷水盘管(12)，所述喷水盘管(12)上设置有若干喷头，所述喷水盘管(12)的进水端和进水管(13)连接，所述进水管(13)上设置有阀门(14)，所述罐体(1)内壁位于喷水盘管(12)下方设置有液位传感器(11)，所述喷水盘管(12)上方交错设置有三块隔板(15)，所述隔板(15)一侧设置有供气体通过的孔洞，所述隔板(15)上从下到上依次设置有海绵吸附块(16)、多孔陶瓷吸附块(17)和活性炭吸附块(18)，且所述海绵吸附块(16)、多孔陶瓷吸附块(17)和活性炭吸附块(18)分别安装在三块隔板(15)上，所述罐体(1)顶部设置有若干离子灯管(19)，所述罐体(1)顶部设置有排气管(20)，所述排气管(20)和抽风机(21)连通。
2.根据权利要求1所述的一种一体化污水处理设备的前置式除臭装置，其特征在于，所述罐体底部设置有出水管(5)。
3.根据权利要求1所述的一种一体化污水处理设备的前置式除臭装置，其特征在于，所述锥齿轮组(8)设置有一个主动轮和两个从动轮，且所述主动轮设置在转轴(6)顶部。
4.根据权利要求1所述的一种一体化污水处理设备的前置式除臭装置，其特征在于，所述海绵吸附块(16)和多孔陶瓷吸附块(17)的厚度均与其相邻两块隔板(15)之间的厚度相等。
5.根据权利要求1所述的一种一体化污水处理设备的前置式除臭装置，其特征在于，所述喷水盘管(12)上的喷头为高压喷头。
6.根据权利要求1所述的一种一体化污水处理设备的前置式除臭装置，其特征在于，所述转轴(6)和罐体(1)的连接处设置有密封轴承。
说明书
一种一体化污水处理设备的前置式除臭装置
技术领域
本实用新型涉及一种一体化污水处理设备，尤其是涉及一种一体化污水处理设备的前置式除臭装置，涉及污水处理设备领域。
背景技术
一体化污水处理设备是指对污水进行过滤和净化处理的设备，一体化污水处理设备能有效处理城区的生活污水和工业废水等，避免了污水及污染物直接流入水域，对改善生态环境、提升城市品位和促进经济发展具有重要意义。目前，一部分一体化污水处理设备不具备除臭能力，虽然污水得到了净化，但是，污水产生的臭气得不到及时处理，从而造成了大气的污染，除臭效果差。
实用新型内容
本实用新型要解决的技术问题是克服现有一体化污水处理设备不具备除臭能力的缺陷，提供一种一体化污水处理设备的前置式除臭装置，从而解决上述问题。
为实现上述目的，本实用新型提供如下技术方案：一种一体化污水处理设备的前置式除臭装置，包括罐体、驱动电机、螺旋消泡桨、消泡齿、喷水盘管、隔板和抽风机，所述罐体底部设置有支撑脚，所述罐体底侧中部设置有驱动电机，所述驱动电机通过减速机和转轴相连，所述转轴贯穿至罐体内部，且所述转轴下端设置有螺旋消泡桨，所述转轴顶部设置有锥齿轮组，所述锥齿轮组的从动齿轮和横轴固定连接，所述横轴上设置有若干消泡齿，所述消泡齿上方设置有喷水盘管，所述喷水盘管上设置有若干喷头，所述喷水盘管的进水端和进水管连接，所述进水管上设置有阀门，所述罐体内壁位于喷水盘管下方设置有液位传感器，所述喷水盘管上方交错设置有三块隔板，所述隔板一侧设置有供气体通过的孔洞，所述隔板上从下到上依次设置有海绵吸附块、多孔陶瓷吸附块和活性炭吸附块，且所述海绵吸附块、多孔陶瓷吸附块和活性炭吸附块分别安装在三块隔板上，所述罐体顶部设置有若干离子灯管，所述罐体顶部设置有排气管，所述排气管和抽风机连通。
作为本实用新型的一种优选技术方案，所述罐体底部设置有出水管。
作为本实用新型的一种优选技术方案，所述锥齿轮组设置有一个主动轮和两个从动轮，且所述主动轮设置在转轴顶部。
作为本实用新型的一种优选技术方案，所述海绵吸附块和多孔陶瓷吸附块的厚度均与其相邻两块隔板之间的厚度相等。
作为本实用新型的一种优选技术方案，所述喷水盘管上的喷头为高压喷头。
作为本实用新型的一种优选技术方案，所述转轴和罐体的连接处设置有密封轴承。
与现有技术相比，本实用新型的有益效果是：该种一体化污水处理设备的前置式除臭装置，通过螺旋消泡桨和消泡齿的设置，螺旋消泡桨带动污水翻滚，而翻滚的污水会起到破碎气泡的作用，达到消除气泡的目的，从而使得污水臭气充分排出，消泡齿的翻动可以进一步破碎气泡，从而进一步完成消泡处理，大大提高了污水的消泡效率，通过喷水盘管的设置，利用喷水盘管上的高压喷头喷淋高压水流，从而进一步加速污水的消泡效率，通过锥齿轮组的设置，实现了消泡齿的翻滚消泡，消泡效率高，通过海绵吸附块、多孔陶瓷吸附块和活性炭吸附块的设置，能够对污水的臭气进行有效的过滤和除臭，能够对污水臭气进行及时净化，有效的避免了臭气对大气的污染，具备一定的环保性，除臭效果好，通过离子灯管的设置，利用离子灯管发出离子持续不断地分解氧化污水臭气中的污染因子，进一步对污水臭气进行除臭处理，提高污水除臭效果，液位传感器实时监测罐体内部污水的液位，避免液位过高影响喷水盘管的喷淋消泡，同时也避免污水没过隔板上的海绵吸附块、多孔陶瓷吸附块和活性炭吸附块，从而影响污水的除臭效果。
