申请日2018.02.02
公开(公告)日2018.11.02
IPC分类号G01N1/14
摘要
本实用新型一种污水处理检测取样装置公开了一种能够将污水中的大颗粒杂物过滤掉的污水处理检测取样装置，结构简单，方便实用，能够有效提高污水检测的准确度，其特征在于收集筒顶端通过连接套置于主体筒底端，所述收集筒和主体筒相连通，所述主体筒为方形筒，所述收集筒上开有通孔，且靠近收集筒底端，吸水管一端置于收集筒上，且和收集筒上的通孔相对应，所述吸水管的另一端向上弯曲延伸至连接套高度，然后向下折弯延伸至收集筒的正下方，喇叭罩置于吸水管另一端上，所述吸水管通过多个固定杆和收集筒相连接，所述主体筒上开有贯穿槽，且将主体筒分隔为上下两部分，固定套置于主体筒上的贯穿槽内，所述固定套外壁和主体筒之间置有密封圈。
权利要求书
1.一种污水处理检测取样装置，其特征是：由主体装置和取样装置组成，主体装置由吸水管、固定杆、连接套、玻璃板、固定套、主体筒、密封圈、支撑套、收集筒、喇叭罩和限位环组成，收集筒顶端通过连接套置于主体筒底端，所述收集筒和主体筒相连通，所述收集筒上开有通孔，且靠近收集筒底端，吸水管一端置于收集筒上，且和收集筒上的通孔相对应，喇叭罩置于吸水管另一端上，所述吸水管通过多个固定杆和收集筒相连接，所述主体筒上开有贯穿槽，且将主体筒分隔为上下两部分，固定套置于主体筒上的贯穿槽内，所述固定套一端上置有限位环，且和主体筒一侧相贴合，所述固定套内壁上置有螺纹，支撑套置于固定套内，且和固定套相螺接，所述支撑套一端上置有限位环，且和主体筒另一侧外壁相贴合，两个玻璃板分别置于固定套内和支撑套内，所述固定套上开有两个通孔，且分别和主体筒的上下两部分相连通，取样装置由垫圈、固定板、拉环、牵引杆、活塞、固定环、过滤网、固定筒和导流块组成，导流块置于收集筒底部，且位于收集筒内，垫圈置于固定套内壁上，所述垫圈上开有通孔，且和固定套上靠下的通孔相连通，多个过滤网分别通过固定环置于垫圈内壁上，固定筒置于固定套内壁上，且位于垫圈和支撑套之间，所述固定筒上开有通孔，且和固定套上靠上的通孔相连通，活塞置于主体筒的上部分内，固定板置于活塞上，所述主体筒顶端中部开有通孔，牵引杆一端穿过主体筒顶端中部的通孔置于固定板上，拉环置于牵引杆另一端上。
2.根据权利要求1所述的一种污水处理检测取样装置，其特征在于所述主体筒为方形筒。
3.根据权利要求1所述的一种污水处理检测取样装置，其特征在于所述吸水管的另一端向上弯曲延伸至连接套高度，然后向下折弯延伸至收集筒的正下方。
4.根据权利要求1所述的一种污水处理检测取样装置，其特征在于所述固定套外壁和主体筒之间置有密封圈。
说明书
一种污水处理检测取样装置
技术领域
本实用新型一种污水处理检测取样装置，涉及一种在污水处理中，对污水进行检测时进行取样的装置，属于水处理设备领域。特别涉及一种能够将污水中的大颗粒杂物过滤掉的污水处理检测取样装置。
背景技术
目前，在建筑、农业、交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域经常会产生大量污水，在进行排放之前需要先进行净化处理，以达到排放的水质要求，进行污水净化处理之前，通常需要先进行取样检测，测定其污染物的含量，常用的检测取样操作是采用量杯等直接灌装污水，用过滤网进行过滤，将固体污染物分离出来，再进行检测分析，采用该种方式进行检测取样，过滤出的固体污染物体积差异较大，大块的固体污染物容易遮挡粘稠的污染物和絮状污染物，不利于后续的检测分析，现有的装置，公开号CN205892777U公开了一种污水处理检测装置，包括底板，底板上设有检测池，检测池的端部上设有进料口，检测池的端部上设有密封盖;检测池内设有过滤网板，检测池的内顶部设有第一紧固块、第一锁紧块以及第一限位块，第一锁紧块设置在第一紧固块与第一限位块之间;检测池的内底部设有第二紧固块、第二锁紧块以及第二限位块，第二锁紧块设置在第二紧固块与第二限位块之间;第一过滤网板的上部设置在第一紧固块与第一锁紧块之间，检测池的底部设有出液泵，检测池的侧壁设有抽样泵，抽样泵连接有抽样管，抽样管内设有检测滤芯，采用该装置进行检测取样时，没有对大颗粒污染物进行分离处理，造成污染物样本混杂，不利于后续检测，使用效果不好。
发明内容
为了改善上述情况，本实用新型一种污水处理检测取样装置提供了一种能够将污水中的大颗粒杂物过滤掉的污水处理检测取样装置。能够有效提高污水检测的准确度。
本实用新型一种污水处理检测取样装置是这样实现的：本实用新型一种污水处理检测取样装置由主体装置和取样装置组成，主体装置由吸水管、固定杆、连接套、玻璃板、固定套、主体筒、密封圈、支撑套、收集筒、喇叭罩和限位环组成，收集筒顶端通过连接套置于主体筒底端，所述收集筒和主体筒相连通，所述主体筒为方形筒，所述收集筒上开有通孔，且靠近收集筒底端，吸水管一端置于收集筒上，且和收集筒上的通孔相对应，所述吸水管的另一端向上弯曲延伸至连接套高度，然后向下折弯延伸至收集筒的正下方，喇叭罩置于吸水管另一端上，所述吸水管通过多个固定杆和收集筒相连接，所述主体筒上开有贯穿槽，且将主体筒分隔为上下两部分，固定套置于主体筒上的贯穿槽内，所述固定套外壁和主体筒之间置有密封圈，所述固定套一端上置有限位环，且和主体筒一侧相贴合，所述固定套内壁上置有螺纹，支撑套置于固定套内，且和固定套相螺接，所述支撑套一端上置有限位环，且和主体筒另一侧外壁相贴合，两个玻璃板分别置于固定套内和支撑套内，所述固定套上开有两个通孔，且分别和主体筒的上下两部分相连通，取样装置由垫圈、固定板、拉环、牵引杆、活塞、固定环、过滤网、固定筒和导流块组成，导流块置于收集筒底部，且位于收集筒内，垫圈置于固定套内壁上，所述垫圈可拆卸，所述垫圈上开有通孔，且和固定套上靠下的通孔相连通，多个过滤网分别通过固定环置于垫圈内壁上，固定筒置于固定套内壁上，且位于垫圈和支撑套之间，所述固定筒可拆卸，所述固定筒上开有通孔，且和固定套上靠上的通孔相连通，活塞置于主体筒的上部分内，固定板置于活塞上，所述主体筒顶端中部开有通孔，牵引杆一端穿过主体筒顶端中部的通孔置于固定板上，拉环置于牵引杆另一端上。

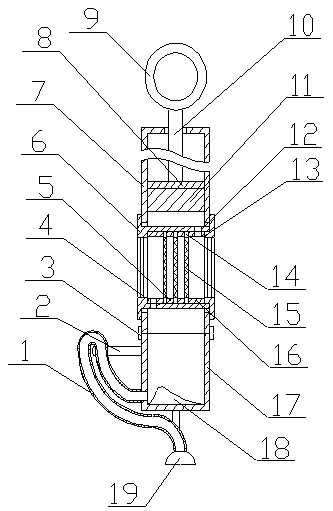

上述所提及的以及下文将要提及的“上部分”“下部分”均以附图1上的“上部分”“下部分”为准。
使用时，当污水进行检测取样时，首先握住拉环，将吸水管放入污水内，然后向上拉动拉环，拉环通过牵引杆带动固定板向上移动，固定板带动活塞向上移动，收集筒内压强变小，进而污水通过喇叭罩被吸进吸水管内，污水沿着吸水管流动，且流速逐渐变慢，然后通过收集筒上的通孔进入到收集筒内，污水中的大颗粒杂物沉淀在导流块上，污水通过固定套和垫圈上连通的通孔进入到垫圈内，然后经多个过滤网逐级过滤后进入到固定筒内，过滤网将污水中残留的大颗粒杂物过滤掉，然后污水通过固定筒和固定套上连通的通孔进入到主体筒上部分内，完成取样，取样过程中，可以通过玻璃板观察污水的过滤情况，当过滤网被大颗粒杂物堵塞后，可以将垫圈和固定筒从固定套上拆下，然后将过滤网从固定套内整体拿出，进行清理，达到在污水处理中，对污水进行检测时进行取样的目的。
有益效果。
一、结构简单，方便实用。
二、价格低廉，易于推广。
三、能够有效提高污水检测的准确度。
