申请日2018.02.02
公开(公告)日2018.11.13
IPC分类号C02F1/38; B04B1/00
摘要
本实用新型公开了一种离心式污水处理机，属于水处理设备领域，包括底座，底座上依次固定有电机一、固定架一、壳体、固定架二和电机二;所述壳体的一端与固定架一固定，壳体的另一端与固定架二固定;所述壳体内部贯通有分离筒;分离筒的一端与固定架一外侧的电机一连接，分离筒的另一端与固定架二外侧的电机二连接;在分离筒上设有差速器，所述差速器设在电机一与固定架一之间;在所述壳体内、分离筒的外表面轴向均布有若干组对污水进行固液分离的螺旋叶片;分离筒与电机二连接的一端设有注入污水的进料口;在分离筒的筒壁上设有向壳体排出污水的溢流口;在壳体的下端分别设有排渣口和排液口。可实现连续进料、分离、洗涤和卸料，工作效率高。
权利要求书

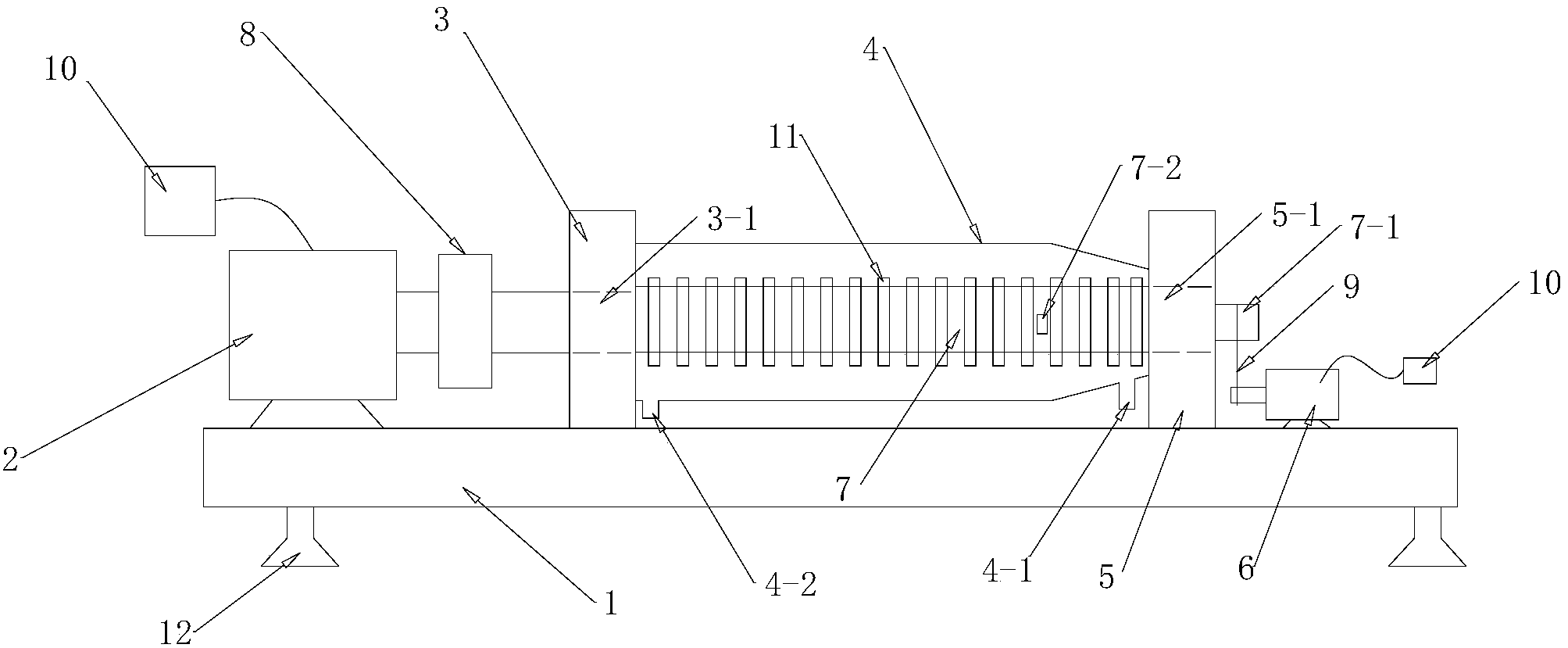

1.一种离心式污水处理机，包括底座(1)，其特征在于：底座(1)上依次固定有电机一(2)、固定架一(3)、壳体(4)、固定架二(5)和电机二(6);
所述壳体(4)的一端与固定架一(3)固定，壳体(4)的另一端与固定架二(5)固定;
所述壳体(4)内部贯通有分离筒(7);分离筒(7)的筒壁上设有多个用于排出污水的分离孔(7-3);分离筒(7)的一端与固定架一(3)外侧的电机一(2)连接，分离筒(7)的另一端与固定架二(5)外侧的电机二(6)连接;在分离筒(7)上设有差速器(8)，所述差速器(8)设在电机一(2)与固定架一(3)之间;
在所述壳体(4)内、分离筒(7)的外表面轴向均布有若干组对污水进行固液分离的螺旋叶片(11);
分离筒(7)与电机二(6)连接的一端开有注入污水的进料口(7-1);在分离筒(7)的筒壁上设有向壳体(4)排出污水的溢流口(7-2);在壳体(4)的下端分别设有排渣口(4-1)和排液口(4-2)。
2.如权利要求1所述的一种离心式污水处理机，其特征在于：所述电机一(2)和电机二(6)均通过变频器(10)进行控制。
3.如权利要求1所述的一种离心式污水处理机，其特征在于：所述差速器(8)为摆线轮或行星轮差速器(8)。
4.如权利要求1所述的一种离心式污水处理机，其特征在于：分离筒(7)通过皮带传动系统(9)与电机二(6)连接。
5.如权利要求1所述的一种离心式污水处理机，其特征在于：每组螺旋叶片(11)包括轴心(11-2)和若干扇叶(11-1)，所述轴心(11-2)同轴的套设在分离筒(7)的外表面;所述扇叶(11-1)沿轴心(11-2)的外表面周向均布。
6.如权利要求5所述的一种离心式污水处理机，其特征在于：所述扇叶(11-1)数量为六个，每个扇叶(11-1)成弧形设置，扇叶(11-1)的根部与轴心(11-2)之间通过圆弧连接。
7.如权利要求1所述的一种离心式污水处理机，其特征在于：所述壳体(4)靠近固定架二(5)的部分为截头圆锥形，壳体(4)上与截头圆锥形相接的部分为圆柱形。
8.如权利要求7所述的一种离心式污水处理机，其特征在于：所述排液口(4-2)设在圆柱的外表面，所述排渣口(4-1)设在截头圆锥的外表面。
9.如权利要求8所述的一种离心式污水处理机，其特征在于：截头圆锥与圆柱在轴向上的长度比为1:5;截头圆锥的母线与轴线的夹角为15度。
10.如权利要求1所述的一种离心式污水处理机，其特征在于：底座(1)下端的四角设有可调节高度的地脚螺钉(12)。
说明书
离心式污水处理机
技术领域
本实用新型属于水处理设备领域，尤其涉及一种离心式污水处理机。
背景技术
污水在处理的过程中，很多污水中混合有很多杂质，导致污水中固相物较大，较大的漂浮物可通过过滤网等过滤技术进行初步过滤筛出，但是溶解于液体中的杂质通过过滤等很难实现分离，多采用离心机实现固相物与液体的分离，离心机是利用离心力，分离液体与固体颗粒或液体与液体的混合物中各组分的机械，目前常用的离心机很难常时间稳定运转，长期运转的情况下会出现电机损坏问题，导致工作效率低。
实用新型内容
本实用新型针对现有技术存在的上述技术问题，提供了一种可稳定且长期运转的离心式污水处理机，可实现液体与固相物的快速连续分离，工作效率高。
本实用新型为解决公知技术中存在的技术问题所采取的技术方案是：
底座，底座上依次固定有电机一、固定架一、壳体、固定架二和电机二;
所述壳体的一端与固定架一固定，壳体的另一端与固定架二固定;
所述壳体内部贯通有分离筒;分离筒的筒壁上设有多个用于排出污水的分离孔;分离筒的一端与固定架一外侧的电机一连接，分离筒的另一端与固定架二外侧的电机二连接;
在分离筒上设有差速器，所述差速器设在电机一与固定架一之间;
在所述壳体内、分离筒的外表面轴向均布有若干组对污水进行固液分离的螺旋叶片;
分离筒与电机二连接的一端开有注入污水的进料口;在分离筒的筒壁上设有向壳体排出污水的溢流口;在壳体的下端分别设有排渣口和排液口。
进一步，所述电机一和电机二均通过变频器进行控制;
进一步，所述差速器为摆线轮或行星轮差速器;
进一步，分离筒通过皮带传动系统与电机二连接;
进一步，每组螺旋叶片包括轴心和若干扇叶，所述轴心同轴的套设在分离筒的外表面;所述扇叶沿轴心的外表面周向均布;
进一步，优选的，所述扇叶数量为六个，每个扇叶成弧形设置，扇叶的根部与轴心之间通过圆弧连接。
进一步，所述壳体靠近固定架二的部分为截头圆锥形，壳体上与截头圆锥形相接的部分为圆柱形;
进一步，所述排液口设在圆柱的外表面，所述排渣口设在截头圆锥的外表面;进一步，所述截头圆锥与圆柱在轴向上的长度比为1:5;
进一步，截头圆锥的母线与轴线的夹角为15度。
更进一步，底座下端的四角设有可调节高度的地脚螺钉。
本实用新型具有的优点和积极效果是：
1、本实用新型的一种离心式污水处理机可实现连续进料、分离、洗涤和卸料，工作效率高;
2、差速器为摆线轮或行星轮差速器，扭矩大，调节范围广;
3、驱动电机设置变频器，对差速器实现柔性无极调速，并根据物料的变化随时调节差转速、节能、稳定性好;
4、此机构完全是在壳体的密封条件下完成，保证操作现场整洁无污染，环保性好。
5、采用可编程程序进行自动控制，自动化程度高。
