申请日2018.02.01
公开(公告)日2018.06.29
IPC分类号E03F3/02; E03F5/10
摘要
本发明公开了一种用于市政污水收集的真空排水系统，属于市政排水技术领域，按照污水流动方向依次包括收集市政污水的污水槽、污水排放管、污水收集装置、污水处理装置、用水终端以及控制器，所述污水排放管的一端连接在所述污水槽的下端，其另一端连接于所述污水收集装置，所述污水收集装置包括滑移连接于所述污水排放管且与所述污水排放管过盈配合的橡胶活塞以及连接在橡胶活塞两端的钢丝绳，所述钢丝绳上设有用于拉动橡胶活塞的驱动组件。本发明提高了排水的通畅性，优化了市政排水的效果;通过设置通气管，减少了将污水处理装置内的污水反向排入到污水槽内的机率，方便了污水的正向排放，提高了污水排水的效率。
权利要求书

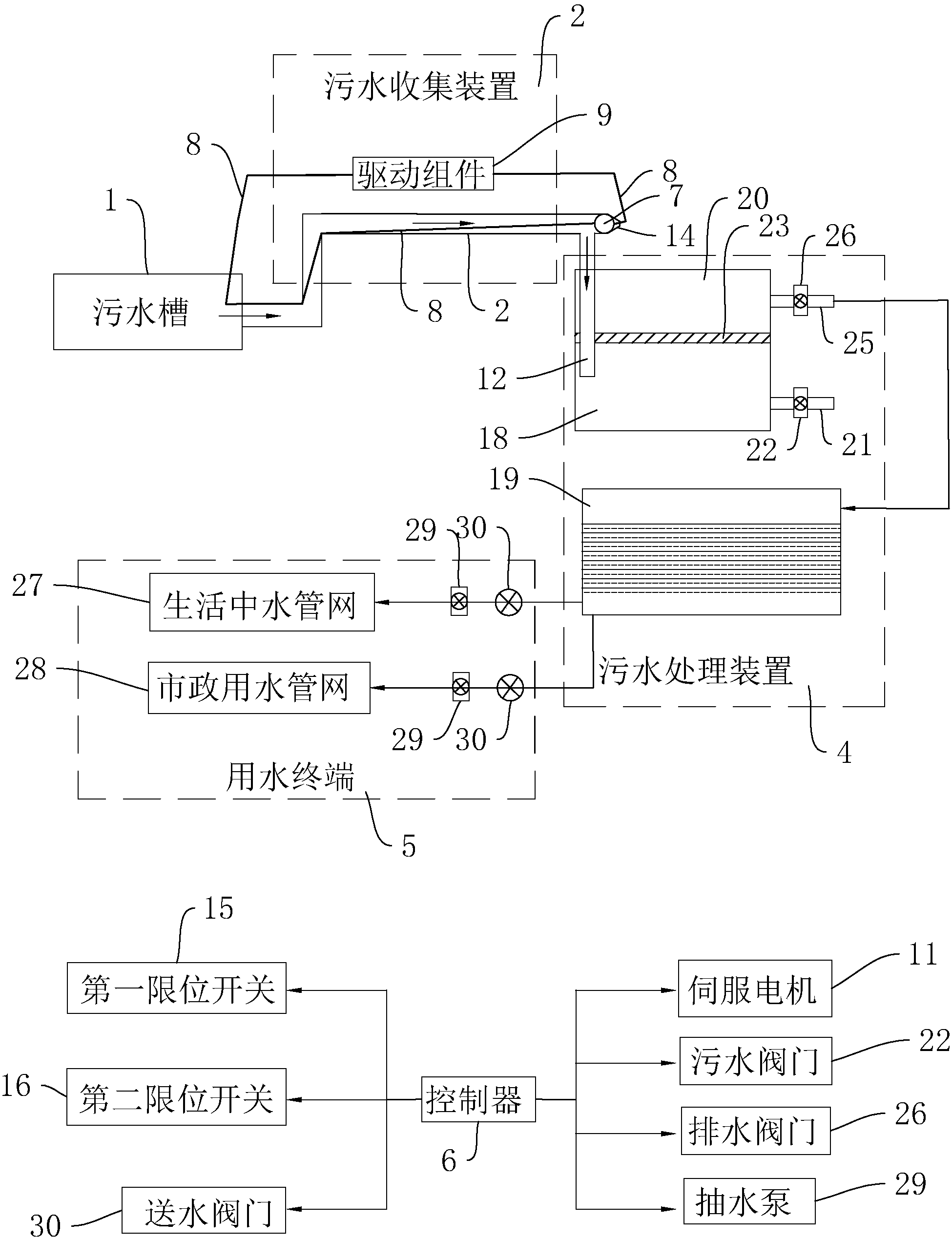

1.一种用于市政污水收集的真空排水系统，按照污水流动方向依次包括收集市政污水的污水槽(1)、污水排放管(2)、污水收集装置(3)、污水处理装置(4)、用水终端(5)以及控制器(6)，其特征在于：所述污水排放管(2)的一端连接在所述污水槽(1)的下端，其另一端连接于所述污水收集装置(3)，所述污水收集装置(3)包括滑移连接于所述污水排放管(2)且与所述污水排放管(2)过盈配合的橡胶活塞(7)以及连接在橡胶活塞(7)两端的钢丝绳(8)，所述钢丝绳(8)上设有用于拉动橡胶活塞(7)的驱动组件(9)。
2.根据权利要求1所述的一种用于市政污水收集的真空排水系统，其特征在于：所述驱动组件(9)包括转动连接在所述污水收集装置(3)上的轮盘(10)以及用于驱动轮盘(10)转动的伺服电机(11)，所述钢丝绳(8)的中间部位卷绕在轮盘(10)上，其一端穿过所述污水排放管(2)并固定连接在橡胶活塞(7)上，而另一端穿过所述污水槽(1)并固定连接在橡胶活塞(7)的另一端。
3.根据权利要求2所述的一种用于市政污水收集的真空排水系统，其特征在于：所述污水排放管(2)在远离所述污水槽(1)的一端水平设置，且在所述污水排放管(2)的水平段处设有下排管道(12)和通气管(13)。
4.根据权利要求3所述的一种用于市政污水收集的真空排水系统，其特征在于：所述橡胶活塞(7)呈球状，所述通气管(13)靠近污水排放管(2)的一端上设有与所述橡胶活塞(7)相适配的收口(14)，所述通气管(13)的直径小于污水排放管(2)，所述通气管(13)的收口(14)处设有用于伺服电机(11)停止的第一限位开关(15)。
5.根据权利要求4所述的一种用于市政污水收集的真空排水系统，其特征在于：所述污水槽(1)的上端处设有第二限位开关(16)。
6.根据权利要求5所述的一种用于市政污水收集的真空排水系统，其特征在于：所述污水排放管(2)的两端以及所述污水槽(1)的上端面上均设有导向环(17)。
7.根据权利要求3-6中任意一项所述的一种用于市政污水收集的真空排水系统，其特征在于：所述污水处理装置(4)包括沉淀池(18)和生物滤池(19)，所述沉淀池(18)的上端设有与所述下排管道(12)上下对应的开口(20)，其下端设有污水管道(21)，所述污水管道(21)上设有与所述控制器(6)电连接的污水阀门(22)。
8.根据权利要求7所述的一种用于市政污水收集的真空排水系统，其特征在于：所述沉淀池(18)的中心部位上设有网筛(23)，所述下排管道(12)的下端穿过所述网筛(23)并伸入到所述沉淀池(18)的底部，所述沉淀池(18)在靠近开口(20)处侧壁上开设有与所述生物滤池(19)连通的排水管(25)，所述排水管(25)上设有与所述控制器(6)电连接的排水阀门(26)。
9.根据权利要求8所述的一种用于市政污水收集的真空排水系统，其特征在于：所述生物滤池(19)内设有生物过滤填料，所述生物过滤填料从上往下依次包括多孔陶粒、无纺布、椰壳活性炭填料、无纺布、塑料制品和碎石。
10.根据权利要求9所述的一种用于市政污水收集的真空排水系统，其特征在于：所述用水终端(5)还包括生活中水管网(27)和市政用水管网(28)，所述用水终端(5)连接于所述生物滤池(19)的出水口处，所述生物滤池(19)的出水口与生活中水管网(27)和市政用水管网(28)之间均安装有与所述控制器(6)电连接的送水阀门(29)和抽水泵(30)。
说明书
一种用于市政污水收集的真空排水系统
技术领域
本发明属于市政排水技术领域，更具体地说，它涉及一种用于市政污水收集的真空排水系统。
背景技术
随着经济的飞速发展，人们在生活水平大跨步提高的同时，对绿色环保提出了更高的要去，建设一个环保舒适的居住及工作环境成为城市发展的重点。科技正是通过需求而推动，真空排水系统正是在这种背景下，具有环保、节水、低成本等诸多优点，摆脱了建筑历史上重力坡度的局限性，使得在施工过程中管道内的铺设更具灵活性。
真空排水的原理是一种依靠气压差产生挟裹污水的高速气流，并把污水冲器具中取走的排水系统，其具备的优势在于：1.可以简单地解决排水沼坡，使污水可以任意地提升;2.管道管径小，管道的掩埋的深浅均可实施，使施工更为方便快捷;3.没有外溢，不会污染地下水，环保程度高。
现有的排水系统大多还是采用重力排水为主，大部分的生活污水中都含有较多的垃圾，例如头发、纸张或灰尘等;同时上述垃圾特别是头发纸张等很容易堵塞排污管道，容易造成排水不畅或排水不及的现象，因此需要提出一种新的技术方案来解决上述问题。
发明内容
针对现有技术存在的不足，本发明的目的在于提供一种用于市政污水收集的真空排水系统，提高了排水的通畅性，优化了市政排水的效果。
为实现上述目的，本发明提供了如下技术方案：一种用于市政污水收集的真空排水系统，按照污水流动方向依次包括收集市政污水的污水槽、污水排放管、污水收集装置、污水处理装置、用水终端以及控制器，所述污水排放管的一端连接在所述污水槽的下端，其另一端连接于所述污水收集装置，所述污水收集装置包括滑移连接于所述污水排放管且与所述污水排放管过盈配合的橡胶活塞以及连接在橡胶活塞两端的钢丝绳，所述钢丝绳上设有用于拉动橡胶活塞的驱动组件。
通过采用上述技术方案，当污水槽内的污水收集到一定高度时，污水对污水排放管的进水口起到水封的效果;接着拉动钢丝绳，橡胶活塞沿着污水排放管的长度方向朝着污水处理装置方向移动;同时在橡胶活塞的作用下，在橡胶活塞与污水槽之间的污水排放管内形成负压，此时大气压能够将污水槽内的污水自动压入到污水排放管内，此时污水排放管内充满了污水;由此在虹吸的作用下，污水能够持续不断地从污水槽内流入经污水排放管排入到污水处理装置内，提高了污水排水管内的排放效率。
本发明进一步设置为：所述驱动组件包括转动连接在所述污水收集装置上的轮盘以及用于驱动轮盘转动的伺服电机，所述钢丝绳的中间部位卷绕在轮盘上，其一端穿过所述污水排放管并固定连接在橡胶活塞上，而另一端穿过所述污水槽并固定连接在橡胶活塞的另一端。
通过采用上述技术方案，启动伺服电机，伺服电机带动轮盘转动，此时钢丝绳绕着轮盘转动，使得靠近污水处理装置的一侧的钢丝绳收紧，而靠近污水槽的一侧钢丝绳放松，由此橡胶活塞能够朝着污水处理装置方向移动，使得操作者在驱动橡胶活塞移动时更加的方便和省力。
本发明进一步设置为：所述污水排放管在远离所述污水槽的一端水平设置，且在所述污水排放管的水平段处设有下排管道和通气管。
通过采用上述技术方案，在污水排放管上设置通气管，当需要驱动橡胶活塞移动(即橡胶活塞朝着污水槽反应移动)的过程中，操作者能够避免在橡胶活塞与污水处理装置之间的污水排放管内形成负压，减少了将污水处理装置内的污水反向排入到污水槽内的机率，方便了污水的排放，提高了污水排水的效率。
本发明进一步设置为：所述橡胶活塞呈球状，所述通气管靠近污水排放管的一端上设有与所述橡胶活塞相适配的收口，所述通气管的直径小于污水排放管，所述通气管的收口处设有用于伺服电机停止的第一限位开关。
通过采用上述技术方案，在收口处设置第一限位开关，使得橡胶活塞在运动到收口处时，橡胶活塞能够堵塞住通气管，使通气管被封闭，由此污水能够直接从下排管道处流入到污水处理装置内;与此同时，橡胶活塞抵触在第一限位开关处，第一限位开关被打开，并将信号传递给控制器，同时还能通过控制器关闭伺服电机，此时伺服电机被关闭，橡胶活塞停止运动。
而当完成排水工作后，人工通过控制器反向驱动伺服电机，伺服电机反向运转，并驱动轮盘翻转，使得卷绕在轮盘上的钢丝绳反向移动(即靠近污水槽一端的钢丝绳收紧，而靠近污水处理装置一端的钢丝绳放松)，此时位于污水排放管内的橡胶活塞朝着污水槽的方向移动，通气孔被打开，因此橡胶活塞与污水处理装置之间的污水排放管内不会产生负压，减少了污水处理装置内污水反向流入到污水槽内的情况发生，提高了上述装置在使用时的稳定性。
本发明进一步设置为：所述污水槽的上端处设有第二限位开关。
通过采用上述技术方案，在污水槽的上端设置第二限位开关，当橡胶活塞运动到污水槽的上端时，橡胶活塞与第二限位开关相互抵触，此时第二限位开关被打开，并能将信号传递给控制器，同时还能通过控制器关闭伺服电机，此时伺服电机被关闭，橡胶活塞停止运动。由此能及时关闭伺服电机，节能省电，有利于可持续发展。
本发明进一步设置为：所述污水排放管的两端以及所述污水槽的上端面上均设有导向环。
通过采用上述技术方案，不仅能够有效削弱污水排放管或污水槽侧壁上所受的压力，而且还能提高污水排放管的使用寿命;另外在污水槽的上端面上设置的导向环，它能够进一步限制钢丝绳朝着轮盘方向移动，提高了橡胶活塞在移动过程中的顺畅性。
本发明进一步设置为：所述污水处理装置包括沉淀池和生物滤池，所述沉淀池的上端设有与所述下排管道上下对应的开口，其下端设有污水管道，所述污水管道上设有与所述控制器电连接的污水阀门。
通过采用上述技术方案，经过沉降作用后的污水能进行上下分层，其中在明矾沉降剂的作用下杂质下沉在底部，而上层水体相对干净，同时通过控制打开污水阀门即可将位于下层的污水排出，有利于提高沉淀池内的清洁程度。
本发明进一步设置为：所述沉淀池的中心部位上设有网筛，所述下排管道的下端穿过所述网筛并伸入到所述沉淀池的底部，所述沉淀池在靠近开口处侧壁上开设有与所述生物滤池连通的排水管，所述排水管上设有与所述控制器电连接的排水阀门。
通过采用上述技术方案，在沉淀池的中心部位上设置网筛，能够进一步阻拦较大的杂质上浮，进一步提高了从排水管排入到生物滤池内的水质。
本发明进一步设置为：所述生物滤池内设有生物过滤填料，所述生物过滤填料从上往下依次包括多孔陶粒、无纺布、椰壳活性炭填料、无纺布、塑料制品和碎石。
通过采用上述技术方案，在生物滤池内设置多层生物过滤填料，模拟自然界水的下渗净化原理，在多孔陶粒、无纺布、椰壳活性炭填料、无纺布、塑料制品和碎石的生物过滤填料的作用下，逐级被净化，污水被净化，提高了水体的重新利用率。
本发明进一步设置为：所述用水终端还包括生活中水管网和市政用水管网，所述用水终端连接于所述生物滤池的出水口处，所述生物滤池的出水口与生活中水管网和市政用水管网之间均安装有与所述控制器电连接的送水阀门和抽水泵。
通过采用上述技术方案，将净化后的水体应用于生活中水管或市政用水管网内使用，进一步节约了水资源，提高了对污水净化后的水体的利用率。
综上所述，本发明具有以下有益效果：
1、本发明提高了排水的通畅性，优化了市政排水的效果;
2、通过设置驱动组件，方便了橡胶活塞的移动，使得橡胶活塞在移动时更加顺畅;
3、通过设置通气管，减少了将污水处理装置内的污水反向排入到污水槽内的机率，方便了污水的正向排放，提高了污水排水的效率。
