申请日2018.03.28
公开(公告)日2018.12.11
IPC分类号E03F3/04; E03F3/06
摘要

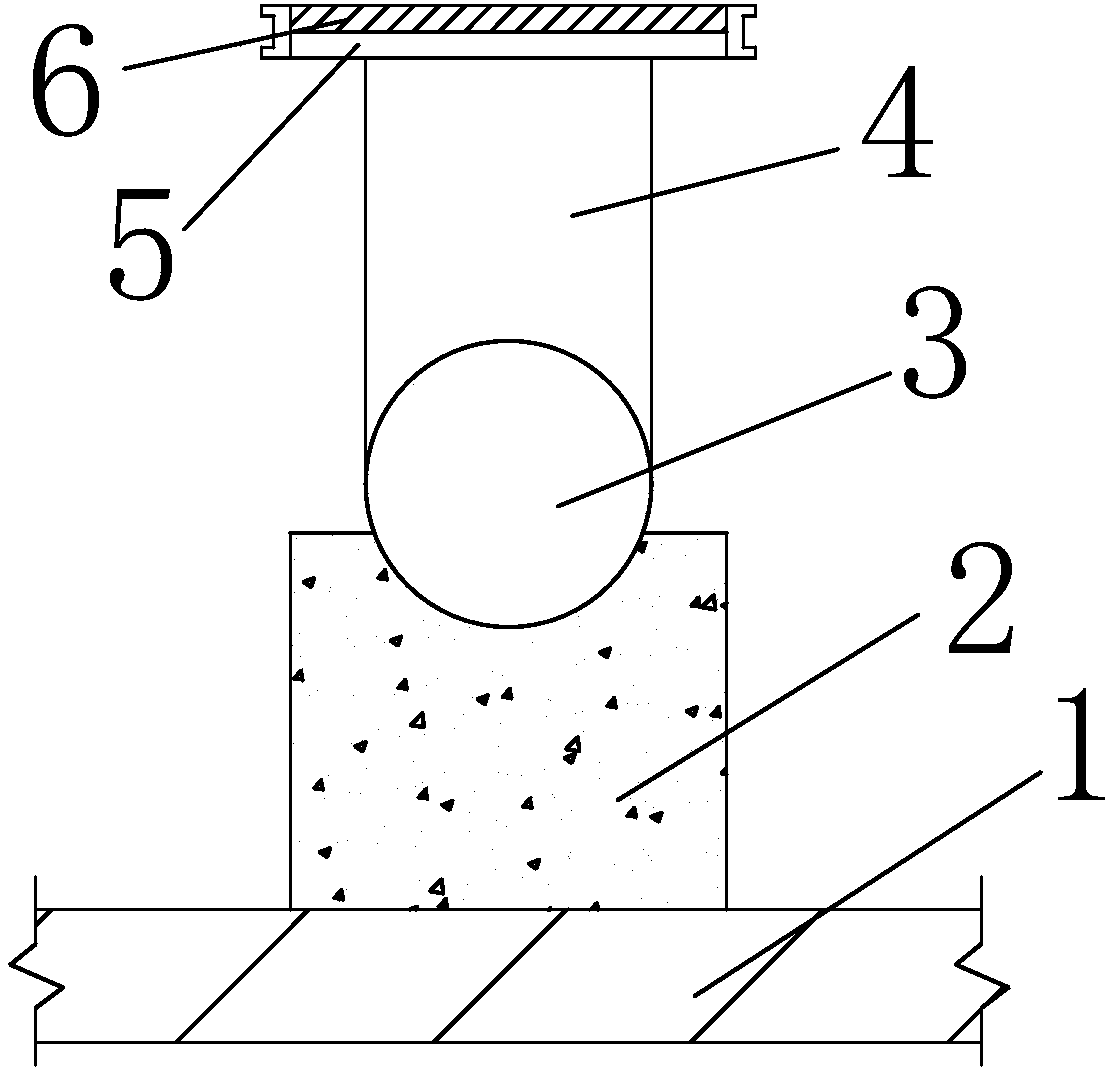

本实用新型提供一种地下水管道污水清理井结构，所述污水清理井结构包括有混凝土基础垫层、混凝土基础、污水管道、清理井、防腐垫片、井盖;所述混凝土基础垫层上修筑有混凝土基础，该混凝土基础为上部设有半圆凹槽;所述污水管道贯穿于混凝土基础的半圆凹槽中，该污水管道为地下水管道污水运输塑料管道;所述清理井垂直修筑与污水管道上与混凝土基础对应位置，该清理井与污水管道之间通过球墨铸铁等径三通连接;所述防腐垫片铺设于清理井井口处;所述井盖为装设在清理井井口处防腐垫片上的法兰盲盖结构。
权利要求书
1.一种地下水管道污水清理井结构，其特征在于：所述污水清理井结构包括有混凝土基础垫层、混凝土基础、污水管道、清理井、防腐垫片、井盖;所述混凝土基础垫层上修筑有混凝土基础，该混凝土基础为上部设有半圆凹槽;所述污水管道贯穿于混凝土基础的半圆凹槽中，该污水管道为地下水管道污水运输塑料管道;所述清理井垂直修筑与污水管道上与混凝土基础对应位置，该清理井与污水管道之间通过球墨铸铁等径三通连接;所述防腐垫片铺设于清理井井口处;所述井盖为装设在清理井井口处防腐垫片上的法兰盲盖结构。
2.根据权利要求1所述的一种地下水管道污水清理井结构，其特征在于：所述污水管道每隔30m设置一处污水清理井。
说明书
一种地下水管道污水清理井结构
技术领域
本实用新型涉及地下污水管道领域，尤其涉及一种地下水管道污水清理井结构。
背景技术
城市污水管道的主要功能是收集沿线区域的污水，并输送至下游干管或污水处理厂。污水管道系统包括：管道、检查井、支管和管道系统配套装置。清通井是标准意义上的检查井，能够对上下游管道进行直线观察，并能直接进行双向清通养护。以往的清理井结构不便于检修清理作业，且不满足日渐增大的城市污水处理需求。
实用新型内容
本实用新型的目的在于针对现有技术的缺陷和不足，提供一种地下水管道污水清理井结构，该结构能对上下水方向进行观察检修，密封防水性良好，且结构简单，施工方便。
为实现上述目的，本实用新型采用的技术方案是：一种地下水管道污水清理井结构，所述污水清理井结构包括有混凝土基础垫层、混凝土基础、污水 管道、清理井、防腐垫片、井盖;所述混凝土基础垫层上修筑有混凝土基础，该混凝土基础为上部设有半圆凹槽;所述污水管道贯穿于混凝土基础的半圆凹槽中，该污水管道为地下水管道污水运输塑料管道;所述清理井垂直修筑与污水管道上与混凝土基础对应位置，该清理井与污水管道之间通过球墨铸铁等径三通连接;所述防腐垫片铺设于清理井井口处;所述井盖为装设在清理井井口处防腐垫片上的法兰盲盖结构。
作为优选，所述污水管道每隔30m设置一处污水清理井。
本实用新型的有益效果是：该结构能对上下水方向进行观察检修，密封防水性良好，且结构简单，施工方便。
