申请日2018.03.27
公开(公告)日2018.07.13
IPC分类号E03F5/22
摘要
本发明公开了一种固液分流式一体化污水提升泵站，包括桶体，桶体内部底端安装有自耦底座，自耦底座上自动耦合安装有水泵，自耦底座中部连接有固物蓄纳装置，固物蓄纳装置上端连接有直立的三通管，三通管左端连接有固液分流管，固物蓄纳装置右端连接有自耦底座的出水管，固物蓄纳装置内部还设有浮球。本发明，分流在固物蓄纳装置内的固体污物通过水泵压力由出水管排出，避免因固体污物流入泵站桶体而导致水泵堵塞;由介质的推力推动固物蓄纳装置内浮球向密封端方向实现密封以防止倒流，由此达到了密封的效果;当介质压力下降，浮球自动下降，平常养护只需对检查口进行清洗或人工清掏，具有对水泵运行安全和方便维护和清洗等优点。
权利要求书

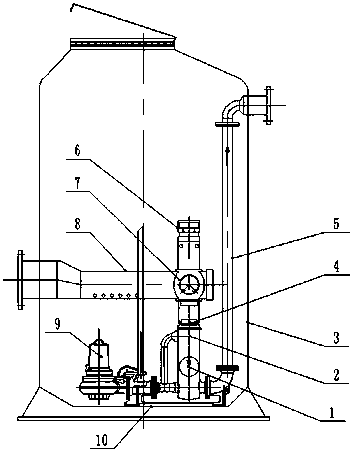

1.一种固液分流式一体化污水提升泵站，包括桶体(3)，其特征在于，所述桶体(3)内部底端安装有自耦底座(10)，自耦底座(10)上自动耦合安装有水泵(9)，所述自耦底座(10)中部连接有固物蓄纳装置(2)，固物蓄纳装置(2)上端连接有直立的三通管(7)，所述固物蓄纳装置(2)与三通管(7)之间安装有密封圈(4)，所述三通管(7)顶端设有检查口(6，所述三通管(7)左端连接有固液分流管(8)，所述固物蓄纳装置(2)右端连接有自耦底座(10)的出水管(5)，所述固物蓄纳装置(2)内部还设有浮球(1)。
2.根据权利要求2所述的一种固液分流式一体化污水提升泵站，其特征在于，所述密封圈(4)为氟橡胶材料制成。
说明书
一种固液分流式一体化污水 提升泵站
技术领域
本发明涉及污水处理技术领域，具体是一种固液分流式一体化污水提升泵站。
背景技术
传统的一体化污水提升泵站结构组成包括：玻璃钢罐筒(主体)、污水提升泵、格栅、操作平台、进水管、出水管、电控箱、通风管、液位控制器。格栅设在提升泵站的进水管的管路上，用于除污水中较大的悬浮物，以减轻后续处理工艺的负荷，起到保护水泵、管道的作用。
现有一体化污水提升泵站多采用手动提篮式格栅或采用电动粉碎式格栅的形式，以防止固体物进入泵站桶体导致水泵的堵塞而发生故障并损坏水泵。采用需定时清理的手动提篮式格栅，虽工艺简单，但依然不能彻底防止固体物进入泵站桶体所存在难以解决的弊病，而采用价格昂贵的电动粉碎式格栅，则在实际使用过程中如果不定时维护保养，仍会造成堵塞和设备故障，且电动粉碎式格栅拆装不便，二者长久以来均会对水泵的运行安全和管路的过流能力产生影响。
发明内容
本发明的目的在于提供一种固液分流式一体化污水提升泵站，以解决上述背景技术中提出的问题。
为实现上述目的，本发明提供如下技术方案：
一种固液分流式一体化污水提升泵站，包括桶体，所述桶体内部底端安装有自耦底座，自耦底座上自动耦合安装有水泵，所述自耦底座中部连接有固物蓄纳装置，固物蓄纳装置上端连接有直立的三通管，所述三通管左端连接有固液分流管，所述固物蓄纳装置右端连接有自耦底座的出水管，所述固物蓄纳装置内部还设有浮球。
作为本发明进一步的方案：所述固物蓄纳装置与三通管之间安装有密封圈。
作为本发明进一步的方案：所述密封圈为氟橡胶材料制成。
作为本发明再进一步的方案：所述三通管顶端设有检查口。
与现有技术相比，本发明的有益效果是：
所述一种固液分流式一体化污水提升泵站，结构合理，设计新颖，运行过程中通过固液分流管和直立的三通管实行固液分流，将分流在固物蓄纳装置内的固体污物通过水泵压力由出水管排出，避免因固体污物流入泵站桶体而导致水泵堵塞;由介质的推力推动固物蓄纳装置内浮球向密封端方向实现密封以防止倒流，由此达到了密封的效果;当介质压力下降，浮球自动下降，平常养护只需对检查口进行清洗或人工清掏，具有对水泵运行安全和方便维护和清洗，密封性能良好等特点。
