申请日2018.03.27
公开(公告)日2018.06.19
IPC分类号B01D29/01; B01D29/58
摘要

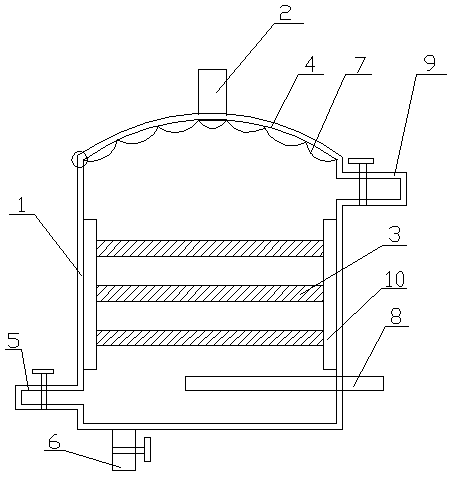

本发明涉及一种用于废水处理的过滤箱，包括一箱体，箱体的下部侧边设有进液管，箱体的上部侧边设有出液管，箱体的下端设有废液管，进液管、出液管以及废液管上均设有阀门;一箱盖，箱盖上部中心设有排气口，箱盖的内侧设有滤布，箱盖与箱体之间通过密封装置连接;一过滤结构，过滤结构包括多个上下交错设置的玻璃纤维滤芯，箱体的内侧壁设有导流壁，玻璃纤维滤芯嵌于导流壁内设置，玻璃纤维滤芯包括骨架、置于骨架内的外滤层以及内滤层，外滤层与内滤层交错设置，外滤层与内滤层分别由多层网状结构交错折叠而成;一冷凝结构，冷凝结构置于箱体的下部位置。本发明具有结构简单、密封牢固、冷凝效果好、提高过滤效率、滤芯易清洗的优点。
权利要求书
1.一种用于废水处理的过滤箱，其特征在于：包括
一箱体，所述箱体的下部侧边设有进液管，箱体的上部侧边设有出液管，所述进液管与出液管分别置于箱体的两侧边位置，所述箱体的下端设有废液管，同时进液管、出液管以及废液管上均设有阀门;
一箱盖，所述箱盖上部中心设有排气口，同时箱盖的内侧设有滤布，同时箱盖与箱体之间通过密封装置连接;
一过滤结构，所述过滤结构包括多个上下交错设置的玻璃纤维滤芯，同时箱体的内侧壁设有导流壁，所述玻璃纤维滤芯嵌于导流壁内设置，所述玻璃纤维滤芯包括骨架、置于骨架内的外滤层以及内滤层，所述外滤层与内滤层交错设置，所述外滤层与内滤层分别由多层网状结构交错折叠而成;
一冷凝结构，所述冷凝结构置于箱体的下部位置。
2.根据权利要求1所述一种用于废水 处理的过滤箱，其特征在于：所述玻璃纤维滤芯的网状结构的空隙由下至上逐渐减小。
3.根据权利要求1所述一种用于废水处理的过滤箱，其特征在于：所述冷凝结构包括一盘旋状结构的冷凝管，该冷凝管的一端置于箱体的外部。
4.根据权利要求1所述一种用于废水处理的过滤箱，其特征在于：所述密封装置包括置于箱盖内侧边缘的第一密封件以及置于箱体外侧边缘的第二密封件，所述第一密封件与第二密封件紧贴设置且第一密封件与第二密封件的连接面处分别设有波浪状密封条，所述第一密封件与第二密封件的波浪状密封条卡合设置。
说明书
一种用于废水处理的过滤箱
技术领域：
本发明涉及废水处理领域，具体地说是一种用于废水处理的过滤箱。
背景技术：
现有用于废水处理的过滤箱在过滤过程中产生的气体易污染环境，所采用的滤芯易堆积杂物而造成堵塞，清洗需要拆卸，操作比较繁琐，用于废水处理的过滤箱的筒体以及筒盖之间的密封采用传统的密封圈，密封不牢固，且冷凝效果差，过滤效果差，对于微小的杂质无法起到较好的过滤效果。
发明内容：
本发明的目的是为了克服以上的不足，提供一种结构简单、密封牢固、冷凝效果好、提高过滤效果、滤芯易清洗的用于废水处理的过滤箱。
本发明的目的通过以下技术方案来实现：一种用于废水处理的过滤
箱，包括
一箱体，箱体的下部侧边设有进液管，箱体的上部侧边设有出液管，
进液管与出液管分别置于箱体的两侧边位置，箱体的下端设有废液管，同时进液管、出液管以及废液管上均设有阀门;
一箱盖，箱盖上部中心设有排气口，同时箱盖的内侧设有滤布，箱盖与箱体之间通过密封装置连接;
一过滤结构，过滤结构包括多个上下交错设置的玻璃纤维滤芯，同时箱体的内侧壁设有导流壁，玻璃纤维滤芯嵌于导流壁内设置，玻璃纤维滤芯包括骨架、置于骨架内的外滤层以及内滤层，外滤层与内滤层交错设置，外滤层与内滤层分别由多层网状结构交错折叠而成;
一冷凝结构，冷凝结构置于箱体的下部位置。
本发明的进一步改进在于：玻璃纤维滤芯的网状结构的空隙由下至上逐渐减小。
本发明的进一步改进在于：冷凝结构包括一盘旋状结构的冷凝管，该冷凝管的一端置于箱体的外部。
本发明的进一步改进在于：密封装置包括置于箱盖内侧边缘的第一密封件以及置于箱体外侧边缘的第二密封件，第一密封件与第二密封件紧贴设置且第一密封件与第二密封件的连接面处分别设有波浪状密封条，第一密封件与第二密封件的波浪状密封条卡合设置。
本发明与现有技术相比具有以下优点：
1、本发明的过滤结构包括多个上下交错设置的玻璃纤维滤芯，提高过滤效率，在反冲洗时产生甩拽力使滤芯更易清晰，箱盖上的滤布在过滤时能够吸收有害气体，避免环境污染，冷凝结构包括一盘旋状结构的冷凝管，盘旋状结构的冷凝管的冷凝路径长，提高冷凝效果;过滤结构包括多个上下交错设置的玻璃纤维滤芯，滤芯采用玻璃纤维材质，结构牢固，不易堵塞，滤芯上下交错设置，提到粗过滤的效果，将大颗粒的杂质阻挡在外部，同时滤芯包括骨架、内滤层以及外滤层，通过外滤层及内滤层双重过滤，提高过滤效果。
2、玻璃纤维滤芯的网状结构的空隙由下至上逐渐减小，水流由下至上经过滤芯得以过滤，再通过置于箱体上部的出液管排出，滤芯的网状结构的间隙越小，过滤的杂质越微小。
3、第一密封件与第二密封件的波浪状密封条卡合设置，密封效果好，提高过滤效率。
