申请日2018.02.01
公开(公告)日2018.10.16
IPC分类号C02F9/14; C02F1/52; C02F3/00; C02F3/34; C02F1/50
摘要
本实用新型公开了一种生物活性炭污水净化处理装置，包括承压板，所述承压板的上表面固定安装有沉淀塔，所述沉淀塔的上表面嵌入安装有进水管，且沉淀塔的上表面靠近进水管的一侧位置处嵌入安装有第一电机，所述第一电机的下端固定连接有传动杆，所述传动杆的外部套接有支撑架，所述支撑架的一侧固定安装有固定板，所述固定板的一侧固定安装有刮刀。本实用新型生物活性炭悬浮球，可对污水中的杂质、细菌进行有效的净化作用，将微生物对有机物的分解作用和活性炭对有机物的吸附作用相结合的方法，在活性炭上固定微生物,提高活性炭的吸附容量,延长活性炭的使用寿命,增强对水中有机物的降解能力。
权利要求书

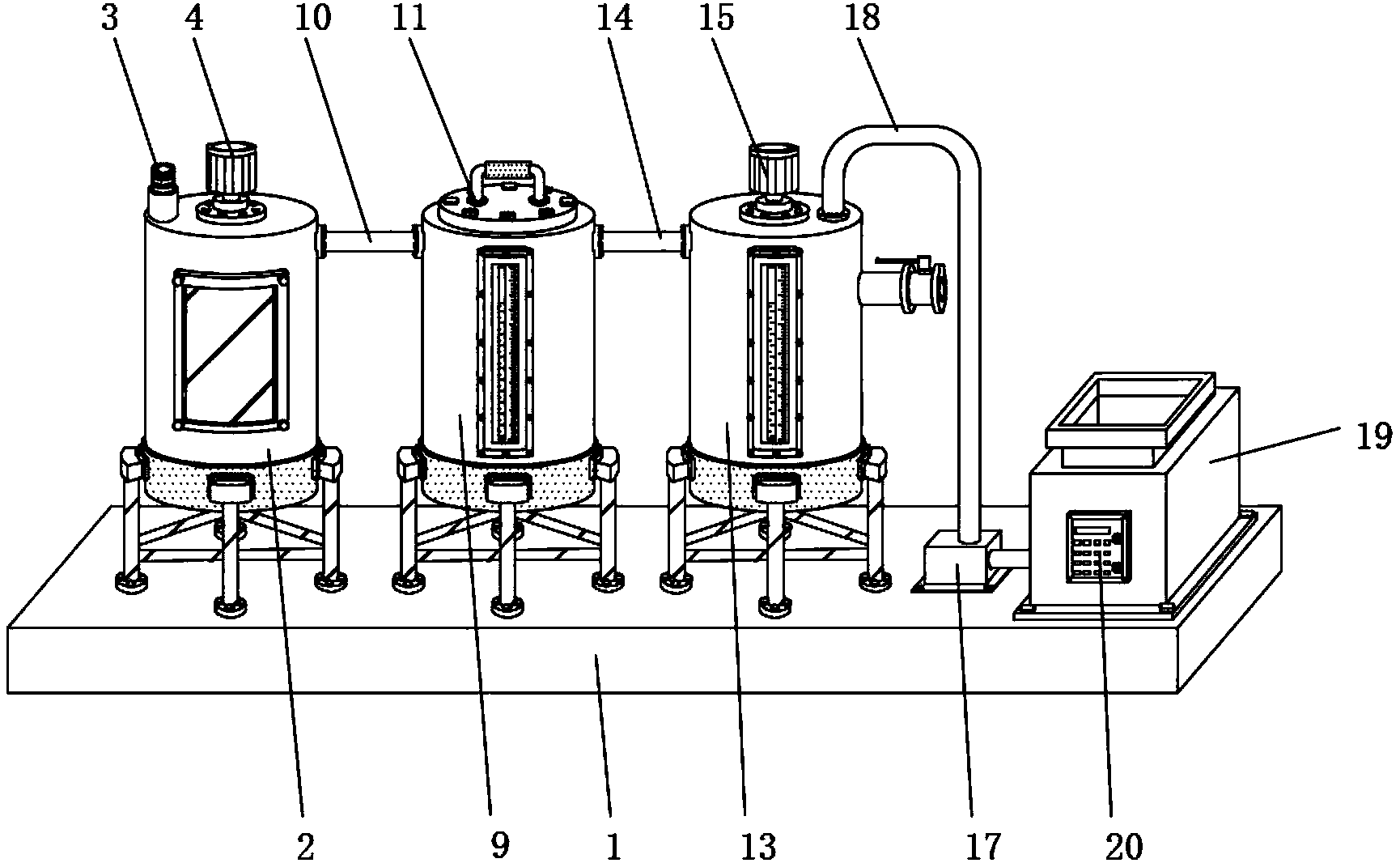

1.一种生物活性炭污水净化处理装置，包括承压板(1)，其特征在于，所述承压板(1)的上表面固定安装有沉淀塔(2)，所述沉淀塔(2)的上表面嵌入安装有进水管(3)，且沉淀塔(2)的上表面靠近进水管(3)的一侧位置处嵌入安装有第一电机(4)，所述第一电机(4)的下端固定连接有传动杆(5)，所述传动杆(5)的外部套接有支撑架(6)，所述支撑架(6)的一侧固定安装有固定板(7)，所述固定板(7)的一侧固定安装有刮刀(8)，所述承压板(1)的上表面靠近沉淀塔(2)的一侧位置处固定安装有反应塔(9)，所述沉淀塔(2)与反应塔(9)之间固定连接有第一输水管(10)，所述反应塔(9)的上表面嵌入连接有活动盖(11)，且反应塔(9)的内部浮动放置有生物活性炭悬浮球(12)，所述承压板(1)的上表面靠近反应塔(9)的一侧位置处固定安装有消毒塔(13)，所述反应塔(9)与消毒塔(13)之间固定连接有第二输水管(14)，所述消毒塔(13)的上表面嵌入安装有第二电机(15)，所述第二电机(15)的下端固定连接有搅拌扇叶(16)，所述承压板(1)的上表面靠近消毒塔(13)的一侧位置处固定安装有消毒水泵(17)，所述消毒塔(13)与消毒水泵(17)之间固定连接有输液管(18)，所述消毒水泵(17)的一侧嵌入连接有储药箱(19)，所述储药箱(19)的前表面固定安装有控制开关(20)，所述控制开关(20)的输出端分别与第一电机(4)、第二电机(15)和消毒水泵(17)的输入端电性连接。
2.根据权利要求1所述的一种生物活性炭污水净化处理装置，其特征在于，所述沉淀塔(2)的前表面嵌入安装有视窗，视窗为一种玻璃钢材质的构件，所述反应塔(9)与消毒塔(13)的前表面均嵌入安装有液位计，所述沉淀塔(2)与视窗之间、反应塔(9)与液位计之间和消毒塔(13)与液位计之间均设置有密封垫圈，密封垫圈为一种橡胶材质的构件。
3.根据权利要求1所述的一种生物活性炭污水净化处理装置，其特征在于，所述沉淀塔(2)的下表面嵌入安装有排污管，所述消毒塔(13)的一侧嵌入安装有出流管，所述排污管与出流管的一端均固定套接有控制阀。
4.根据权利要求1所述的一种生物活性炭污水净化处理装置，其特征在于，所述储药箱(19)的内部滑动安装有滤网，所述储药箱(19)与滤网之间通过滑槽连接，滑槽的数量为两个。
5.根据权利要求1所述的一种生物活性炭污水净化处理装置，其特征在于，所述反应塔(9)与活动盖(11)之间通过螺栓活动连接，所述活动盖(11)的上表面固定安装有把手，把手的外部套接有防滑套。
6.根据权利要求1所述的一种生物活性炭污水净化处理装置，其特征在于，所述传动杆(5)的底部与沉淀塔(2)之间和搅拌扇叶(16)的底部与消毒塔(13)之间均通过轴承座转动连接。
说明书
一种生物活性炭污水净化处理装置
技术领域
本实用新型涉及污水处理技术领域，尤其涉及一种生物活性炭污水净化处理装置。
背景技术
污水处理是让污水达到排水某一水体或再次使用的水质要求对其进行净化的过程，污水处理被广泛应用于建筑、农业、交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域，也越来越多地走进寻常百姓的日常生活，污水处理的过程需要借助污水净化处理装置来完成。
但是市场上出现的污水净化处理装置，其结构不仅复杂，而且功能较为单一，并不适用于居民日常生活污水的处理工作，目前，污水净化的常用方式多为MBR净化法，是一种运用反应膜、离子交换膜和渗透膜等来完成净水的过程，这种方法存在着一下几点不足，第一：成本较高，膜的制作成本高导致MBR工艺的投资较高;第二：容易形成膜污染，混合液中的悬浮污染物、溶解性有机物、微生物在膜表面的沉积以及活性污泥中的纤维、杂物等折叠缠绕都会不同程度上降低膜的通透性，进而使得该处理方式的效率较低;沉淀塔是污水净化处理装置的重要组成构件之一，沉淀塔在经过长时间的使用后，其内壁会附着有大量的泥垢或滋生大量的青苔等植物，由于污水净化处理装置缺少可以对沉淀塔内壁进行除垢和除杂的功能，使得沉淀塔内壁所积累的污垢越来越厚，最终造成沉淀塔无法继续使用的现象;对初步处理后的污水进行投药消毒，是污水处理环节中最为重要的过程，由于污水净化处理装置缺少可以让药物与污水快速融合的功能，使得药物的扩散速率较慢，进而降低了污水处理的效率，延缓了污水处理的进度，进而降低了污水净化处理装置的实用性能。
实用新型内容
本实用新型的目的是为了解决现有技术中污水净化处理装置，其结构不仅复杂，而且功能较为单一，并不适用于居民日常生活污水的处理工作，目前，污水净化的常用方式多为MBR净化法，是一种运用反应膜、离子交换膜和渗透膜等来完成净水的过程，这种方法存在着一下几点不足，第一：成本较高，膜的制作成本高导致MBR工艺的投资较高;第二：容易形成膜污染，混合液中的悬浮污染物、溶解性有机物、微生物在膜表面的沉积以及活性污泥中的纤维、杂物等折叠缠绕都会不同程度上降低膜的通透性，进而使得该处理方式的效率较低;沉淀塔是污水净化处理装置的重要组成构件之一，沉淀塔在经过长时间的使用后，其内壁会附着有大量的泥垢或滋生大量的青苔等植物，由于污水净化处理装置缺少可以对沉淀塔内壁进行除垢和除杂的功能，使得沉淀塔内壁所积累的污垢越来越厚，最终造成沉淀塔无法继续使用的现象;对初步处理后的污水进行投药消毒，是污水处理环节中最为重要的过程，由于污水净化处理装置缺少可以让药物与污水快速融合的功能，使得药物的扩散速率较慢，进而降低了污水处理的效率，延缓了污水处理的进度，进而降低了污水净化处理装置的实用性能的问题，而提出的一种生物活性炭污水净化处理装置。
为了实现上述目的，本实用新型采用了如下技术方案：
一种生物活性炭污水净化处理装置，包括一种生物活性炭污水净化处理装置，包括承压板，所述承压板的上表面固定安装有沉淀塔，所述沉淀塔的上表面嵌入安装有进水管，且沉淀塔的上表面靠近进水管的一侧位置处嵌入安装有第一电机，所述第一电机的下端固定连接有传动杆，所述传动杆的外部套接有支撑架，所述支撑架的一侧固定安装有固定板，所述固定板的一侧固定安装有刮刀，所述承压板的上表面靠近沉淀塔的一侧位置处固定安装有反应塔，所述沉淀塔与反应塔之间固定连接有第一输水管，所述反应塔的上表面嵌入连接有活动盖，且反应塔的内部浮动放置有生物活性炭悬浮球，所述承压板的上表面靠近反应塔的一侧位置处固定安装有消毒塔，所述反应塔与消毒塔之间固定连接有第二输水管，所述消毒塔的上表面嵌入安装有第二电机，所述第二电机的下端固定连接有搅拌扇叶，所述承压板的上表面靠近消毒塔的一侧位置处固定安装有消毒水泵，所述消毒塔与消毒水泵之间固定连接有输液管，所述消毒水泵的一侧嵌入连接有储药箱，所述储药箱的前表面固定安装有控制开关，所述控制开关的输出端分别与第一电机、第二电机和消毒水泵的输入端电性连接。
优选的，所述沉淀塔的前表面嵌入安装有视窗，视窗为一种玻璃钢材质的构件，所述反应塔与消毒塔的前表面均嵌入安装有液位计，所述沉淀塔与视窗之间、反应塔与液位计之间和消毒塔与液位计之间均设置有密封垫圈，密封垫圈为一种橡胶材质的构件。
优选的，所述沉淀塔的下表面嵌入安装有排污管，所述消毒塔的一侧嵌入安装有出流管，所述排污管与出流管的一端均固定套接有控制阀。
优选的，所述储药箱的内部滑动安装有滤网，所述储药箱与滤网之间通过滑槽连接，滑槽的数量为两个。
优选的，所述反应塔与活动盖之间通过螺栓活动连接，所述活动盖的上表面固定安装有把手，把手的外部套接有防滑套。
优选的，所述传动杆的底部与沉淀塔之间和搅拌扇叶的底部与消毒塔之间均通过轴承座转动连接。
与现有技术相比，本实用新型提供了一种生物活性炭污水净化处理装置，具备以下有益效果：
1、该生物活性炭污水净化处理装置，通过生物活性炭悬浮球，可对污水中的杂质、细菌进行有效的净化作用，取代了常用的利用MBR工艺对污水进行处理的方式，且生物活性炭悬浮球将微生物对有机物的分解作用和活性炭对有机物的吸附作用相结合的方法，在活性炭上固定微生物, 提高活性炭的吸附容量,延长活性炭的使用寿命,增强对水中有机物的降解能力。
2、该生物活性炭污水净化处理装置，通过第一电机、传动杆、支撑架、固定板和刮板，可对沉淀塔内壁所附着的污垢做清理处理，避免了因污水净化处理装置缺少可以对沉淀塔内壁进行除垢和除杂的功能，使得沉淀塔内壁所积累的污垢越来越厚，最终造成沉淀塔无法继续使用的现象的问题。
3、该生物活性炭污水净化处理装置，通过第二电机和搅拌扇叶，可让药剂与污水进行充分的反应，让药剂在污水中可以快速扩散，进而加快了反应效率，缩短了反应时间。
4、该生物活性炭污水净化处理装置，结构科学合理，使用安全方便，提高了污水净化处理装置的实用性能，让污水净化处理装置更加适用于居民日常污水的净化处理。
