申请日2018.05.31
公开(公告)日2018.09.21
IPC分类号C02F9/04; H02J7/35; H02S20/30
摘要
本发明提供一种一体化污水处理设备及其使用方法，包括主体箱，所述主体箱的上端面固定连接有加料盖，所述主体箱的上端面转动连接有转动杆，所述转动杆的外端面固定转动连接有太阳能电池板，所述主体箱的内部固定连接有搅拌装置，所述主体箱的上端面转动连接有转动面板装置，所述主体箱的侧端面固定连接有进水装置，所述主体箱的另一侧端面固定连接有出水管，所述主体箱的前端面滑动连接有蓄电池装置，所述主体箱的前端面固定连接有控制面板，所述主体箱的前端面背离控制面板的一侧滑动连接有滑动盒，所述主体箱的下端面固定连接有支撑柱。通过安装搅拌装置，实现了本使用新型一体化操作，解决了传统污水处理装置操作复杂的问题。
翻译权利要求书

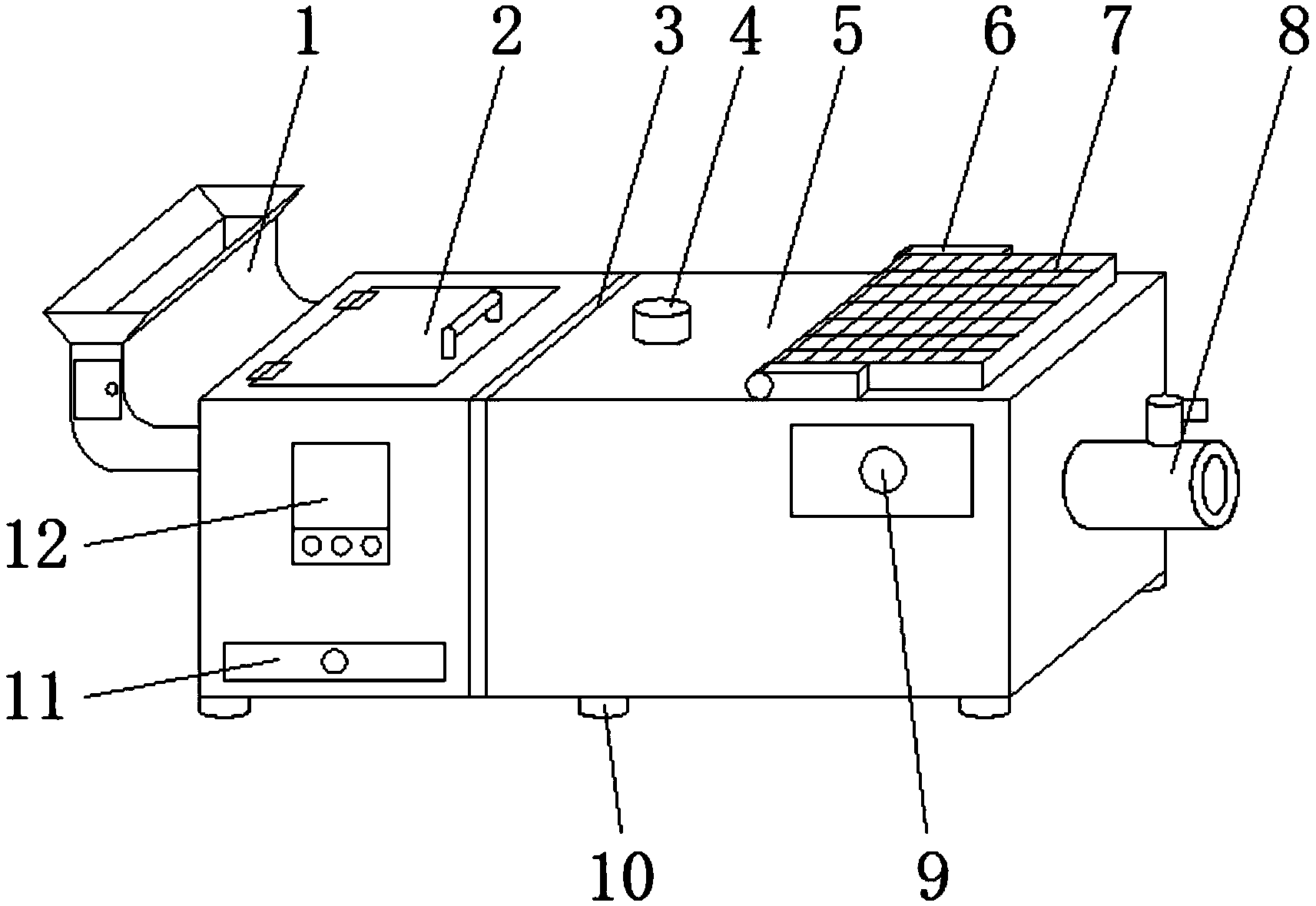

1.一种一体化污水处理设备，包括主体箱(5)，其特征在于：所述主体箱(5)的上端面固定连接有加料盖(4)，所述主体箱(5)的上端面转动连接有转动杆(6)，所述转动杆(6)的外端面固定转动连接有太阳能电池板(7)，所述主体箱(5)的内部固定连接有搅拌装置(3)，所述主体箱(5)的上端面转动连接有转动面板装置(2)，所述主体箱(5)的侧端面固定连接有进水装置(1)，所述主体箱(5)的另一侧端面固定连接有出水管(8)，所述主体箱(5)的前端面滑动连接有蓄电池装置(9)，所述主体箱(5)的前端面固定连接有控制面板(12)，所述主体箱(5)的前端面背离控制面板(12)的一侧滑动连接有滑动盒(11)，所述主体箱(5)的下端面固定连接有支撑柱(10)，所述进水装置(1)包括进水管(13)、第一过滤层(14)、第二过滤网(15)和螺栓连接孔(16)，所述第一过滤层(14)和第二过滤网(15)分别固定连接在进水管(13)的内部，所述螺栓连接孔(16)开设在进水管(13)的外端面，所述转动面板装置(2)包括合页(17)、转动盖(18)、转动面板(19)和把手(20)，所述合页(17)固定连接在转动面板(19)的上端面，所述转动盖(18)转动连接在转动面板(19)的上端面，所述把手(20)固定连接在转动面板(19)的上端面，所述搅拌装置(3)包括隔板(21)、扇叶(22)、电机(23)、出水管(24)、水泵(25)和吸水管(26)，所述吸水管(26)插接在隔板(21)的内部，所述水泵(25)固定连接在吸水管(26)的下端面，所述出水管(24)固定连接在水泵(25)的侧端面，所述电机(23)固定连接在隔板(21)的上端面，所述蓄电池装置(9)包括固定盒(27)、蓄电池(28)、滑动杆(29)和拉动环(30)，所述蓄电池(28)固定连接在固定盒(27)的内部，所述滑动杆(29)固定连接在固定盒(27)的侧端面，所述拉动环(30)固定连接在固定盒(27)的前端面。
2.根据权利要求1所述的一种一体化污水处理设备，其特征在于：所述支撑柱(10)共设有六组，且均匀分布在主体箱(5)的下端。
3.根据权利要求1所述的一种一体化污水处理设备，其特征在于：所述进水装置(1)的前端面转动连接有转动门，且转动门的水平位置与第一过滤层(14)和第二过滤网(15)在同一水平线。
4.根据权利要求1所述的一种一体化污水处理设备，其特征在于：所述螺栓连接孔(16)共设有两个，且对称分布在进水管(13)的两侧。
5.根据权利要求1所述的一种一体化污水处理设备，其特征在于：所述转动面板(19)的周围由防水材料组成。
6.根据权利要求1所述的一种一体化污水处理设备，其特征在于：所述电机(23)和水泵(25)分别于蓄电池(28)电性连接。
7.根据权利要求1所述的一种一体化污水处理设备，其特征在于：所述滑动杆(29)共设有两根，且对称分布在固定盒(27)的两侧。
8.根据权利要求1所述的一种一体化污水处理设备，其特征在于：所述扇叶(22)转动连接在电机(23)的上端面。
9.根据权利要求1所述的一种一体化污水处理设备，其特征在于：所述吸水管(26)的一端固定连接在水泵(25)的上端面，另一端固定连接在隔板(21)的侧端面。
10.一种一体化污水处理设备的使用方法，其特征在于：使用时，将本新型运至需要工作的地方，将污水倒入进水装置(1)的内部，由于在进水装置(1)的内部固定连接有第一过滤层(14)和第二过滤网(15)当污水进入第二过滤网(15)时，可对污水内的一些大型不溶性杂质进行过滤，当进入第一过滤层(14)的内部时，将过滤小型的不溶性杂质，当使用=一段时间后，可打开进水装置(1)前端面转动连接的转动门，对第一过滤层(14)和第二过滤网(15)上的杂物进行清理，当污水进入主体箱(5)的内部时，通过打开转动面板装置(2)，由于搅拌装置(3)将主体箱(5)的内部分为两部分，当污水进入转动面板装置(2)下端的部分时，打开转动面板装置(2)，加入酸性试剂，在控制面板(12)上可观测到主体箱(5)内部的酸碱性pH值，对污水内的可溶性物质进行沉淀，在反应时，可通过打开电机(23)，加速反应，当沉淀物达到一定程度时，可通过拉动滑动盒(11)对主体箱(5)的内部进行清理，当污水反应完成时，通过控制控制面板(12)打开水泵(25)，将隔板(21)一侧的溶液吸入另一侧，打开加料盖(4)，加入消毒剂等试剂，对溶液进行消毒，处理完的污水可通过出水管(8)排出，在主体箱(5)的内部安装蓄电池装置(9)，可将太阳能电池板(7)产生的电能储存在蓄电池(28)内，由于转动杆(6)转动连接在主体箱(5)的上端，太阳能电池板(7)转动连接在转动杆(6)的侧端，从而可转动太阳能电池板(7)的位置，从而完成工作。
说明书
一种一体化污水处理设备及其使用方法
技术领域
本发明涉及污水处理设备领域，具体为一种一体化污水处理设备及其使用方法。
背景技术
在日常生活中，水的使用必不可免，使用过的水会变成废水，需要进一步净化处理才能再一次使用，净化水通常采用大型的污水处理设备，一个好的污水处理设备不仅能对污水进行更加高效的清洁，也能更方便人们的使用，目前的污水处理设备较以前的污水处理箱对污水的清理更彻底，但是仍存在以下问题。
一是污水处理设备的功能太单一化，在使用的过程中，无法满足使用者更多的要求，二是污水处理设备的工作效率太低，对污水的净化造成了一定影响，三是污水处理设备内部没有检测装置，无法及时检测反应箱内的酸碱性。
(一)解决的技术问题
针对现有技术的不足，本发明提供了一种一体化污水处理设备及其使用方法，解决了上述提到的在使用的过程中，无法满足使用者更多的要求，解决污水处理设备的工作效率太低，对污水的净化造成了一定影响的额问题。
(二)技术方案
为实现以上目的，本发明通过以下技术方案予以实现：一种一体化污水处理设备及其使用方法，包括主体箱，所述主体箱的上端面固定连接有加料盖，所述主体箱的上端面转动连接有转动杆，所述转动杆的外端面固定转动连接有太阳能电池板，所述主体箱的内部固定连接有搅拌装置，所述主体箱的上端面转动连接有转动面板装置，所述主体箱的侧端面固定连接有进水装置，所述主体箱的另一侧端面固定连接有出水管，所述主体箱的前端面滑动连接有蓄电池装置，所述主体箱的前端面固定连接有控制面板，所述主体箱的前端面背离控制面板的一侧滑动连接有滑动盒，所述主体箱的下端面固定连接有支撑柱，所述进水装置包括进水管、第一过滤层、第二过滤网和螺栓连接孔，所述第一过滤层和第二过滤网分别固定连接在进水管的内部，所述螺栓连接孔开设在进水管的外端面，所述转动面板装置包括合页、转动盖、转动面板和把手，所述合页固定连接在转动面板的上端面，所述转动盖转动连接在转动面板的上端面，所述把手固定连接在转动面板的上端面，所述搅拌装置包括隔板、扇叶、电机、出水管、水泵和吸水管，所述吸水管插接在隔板的内部，所述水泵固定连接在吸水管的下端面，所述出水管固定连接在水泵的侧端面，所述电机固定连接在隔板的上端面，所述蓄电池装置包括固定盒、蓄电池、滑动杆和拉动环，所述蓄电池固定连接在固定盒的内部，所述滑动杆固定连接在固定盒的侧端面，所述拉动环固定连接在固定盒的前端面。
优选的，所述支撑柱共设有六组，且均匀分布在主体箱的下端。
优选的，所述进水装置的前端面转动连接有转动门，且转动门的水平位置与第一过滤层和第二过滤网在同一水平线。
优选的，所述螺栓连接孔共设有两个，且对称分布在进水管的两侧。
优选的，所述转动面板的周围由防水材料组成。
优选的，所述电机和水泵分别于蓄电池电性连接。
优选的，所述滑动杆共设有两根，且对称分布在固定盒的两侧。
优选的，所述扇叶转动连接在电机的上端面。
优选的，所述吸水管的一端固定连接在水泵的上端面，另一端固定连接在隔板的侧端面。
优选的，使用时，将本新型运至需要工作的地方，将污水倒入进水装置的内部，由于在进水装置的内部固定连接有第一过滤层和第二过滤网当污水进入第二过滤网时，可对污水内的一些大型不溶性杂质进行过滤，当进入第一过滤层的内部时，将过滤小型的不溶性杂质，当使用=一段时间后，可打开进水装置前端面转动连接的转动门，对第一过滤层和第二过滤网上的杂物进行清理，当污水进入主体箱的内部时，通过打开转动面板装置，由于搅拌装置将主体箱的内部分为两部分，当污水进入转动面板装置下端的部分时，打开转动面板装置，加入酸性试剂，在控制面板上可观测到主体箱内部的酸碱性pH值，对污水内的可溶性物质进行沉淀，在反应时，可通过打开电机，加速反应，当沉淀物达到一定程度时，可通过拉动滑动盒对主体箱的内部进行清理，当污水反应完成时，通过控制控制面板打开水泵，将隔板一侧的溶液吸入另一侧，打开加料盖，加入消毒剂等试剂，对溶液进行消毒，处理完的污水可通过出水管排出，在主体箱的内部安装蓄电池装置，可将太阳能电池板产生的电能储存在蓄电池内，由于转动杆转动连接在主体箱的上端，太阳能电池板转动连接在转动杆的侧端，从而可转动太阳能电池板的位置，从而完成工作。
有益效果
本发明提供了一种一体化污水处理设备及其使用方法，具备以下有益效果：
1.该种一体化污水处理设备，通过安装进水装置，在污水进入主体箱的内部时，第二过滤网和第一过滤层分别对污水中的杂质进行过滤，以便于下一步操作，且在进水装置的前端面转动连接有转动门，当第二过滤网和第一过滤层上的杂物过多时，可通过打开转动门后对第二过滤网和第一过滤层上的杂质进行清理，且进水管通过螺栓固定连接在主体箱的侧端面，更加便于安装和拆卸。
2. 该种一体化污水处理设备，通过安装转动面板装置，在使用时，可通过拉动把手，从而转动转动面板，对主体箱的内部进行检查维修，且在转动面板的上端面转动连接有转动盖，使用者可通过打开转动盖对主体箱的内部添加试剂，以便于主体箱内更好的反应，在主体箱的前端面滑动连接有滑动盒，以便于及时清理主体箱内部的沉淀。
3. 该种一体化污水处理设备，通过安装搅拌装置，将主体箱的内部分为沉淀区和消毒区，且在沉淀区内安装电机，通过打开电机，电机带动扇叶转动，从而加快了主体箱内的反应，当反应完成时，打开水泵将溶液吸入消毒区，进行反应，从而实现了一体化操作，解决了传统污水处理装置操作复杂的问题。
4. 该种一体化污水处理设备，通过安装固定盒，将移动电源安装在主体箱的内部，加大了本新型工作便捷性，且蓄电池装置易于拆卸，实用性更强，固定盒的周围采用防水材料制成，在使用时不用担心蓄电池进水短路的问题，较传统的污水处理设备安全性更强。
5. 该种一体化污水处理设备，通过安装太阳能电池板，通过太阳能电池板将太阳能转换成电能储存在蓄电池的内部，加大了本新型的使用环保型，且转动杆转动连接在主体箱的上端面，太阳能电池板转动连接在转动杆的侧端面，在不使用时，可将太阳能电池板接受太阳能的一面朝下，从而更好的对太阳能电池板进行保护，从而解决了传统污水处理设备工作时不够环保的问题。
