申请日2018.03.26
公开(公告)日2018.08.24
IPC分类号B01F7/18; B01F11/00; C02F1/50
摘要
本发明公开了一种工业废水的加工处理池，包括池体、搅拌腔、转轴及驱动电机，所述搅拌振动装置包括与所述转轴止转配合的搅拌轴、设于所述搅拌轴上的弹性搅拌组件及与所述搅拌轴相配合用于驱动所述搅拌轴上下动作的驱动组件;所述弹性搅拌组件包括套设于所述搅拌轴上且呈上下设置的两轴套、设于所述轴套上的搅拌杆;所述搅拌杆上设有可于该搅拌杆上下移动时相对搅拌杆发生转动的紊流组件。本发明通过紊流组件的设置，使得在搅拌杆上下移动的过程中，紊流组件能够发生转动，使得搅拌腔内部的水能够受到两个方向上的搅动，进而保证搅拌腔内的水流完全处于紊流状态，使得废水与消毒剂的混合更为充分，实现对废水的良好消毒。
权利要求书

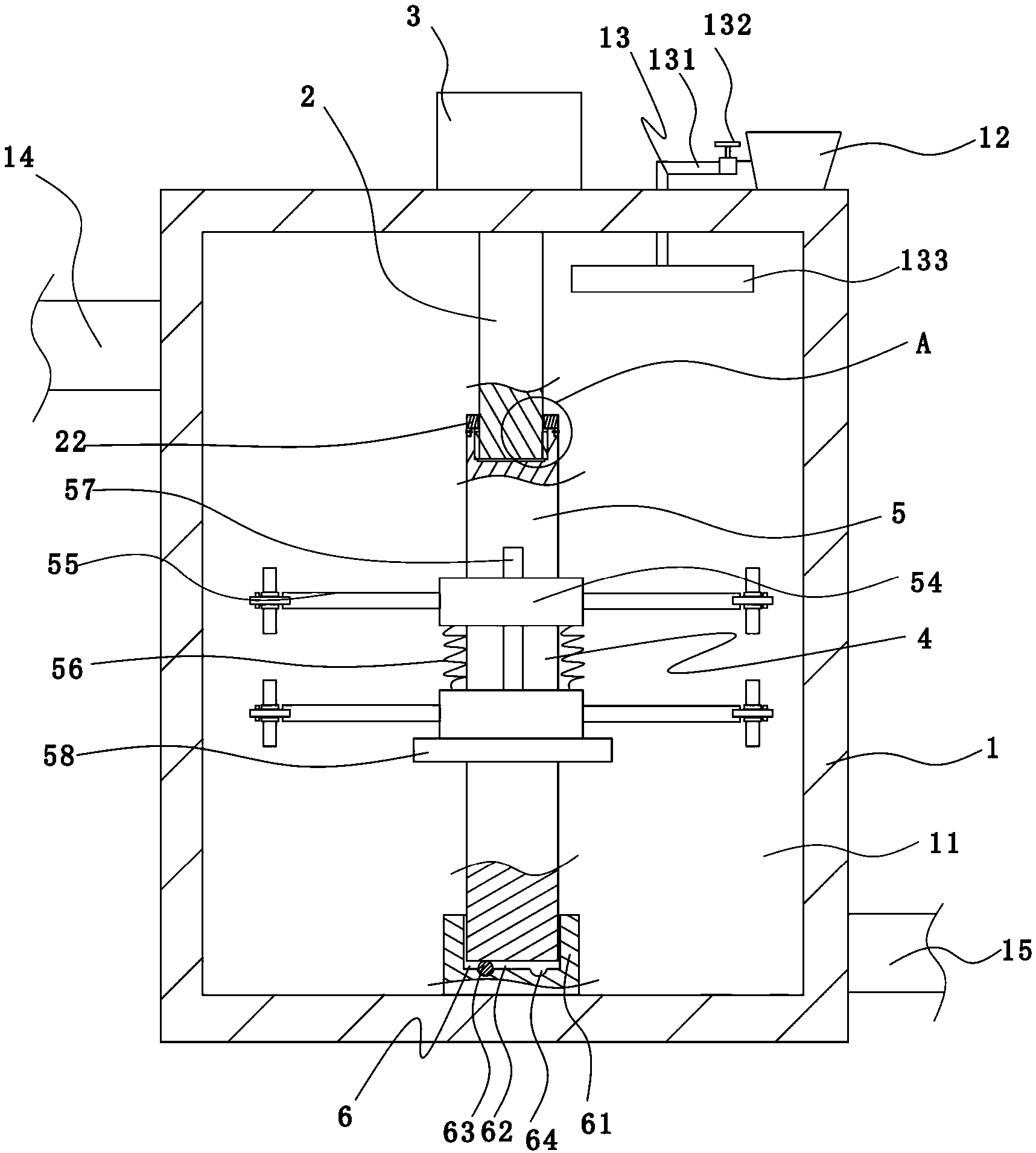

1.一种工业废水的加工处理池，包括池体(1)、搅拌腔(11)、转轴(2)及驱动电机(3)，所述转轴(2)上设有搅拌振动装置(4)，所述搅拌振动装置(4)包括与所述转轴(2)止转配合的搅拌轴(5)、设于所述搅拌轴上的弹性搅拌组件及与所述搅拌轴(5)相配合用于驱动所述搅拌轴(5)上下动作的驱动组件(6);其特征在于：所述弹性搅拌组件包括套设于所述搅拌轴(5)上且呈上下设置的两轴套(54)、设于所述轴套上的搅拌杆(55)及连接于两轴套之间的复位件(56);所述搅拌杆(55)上设有可于该搅拌杆(55)上下移动时相对搅拌杆发生转动的紊流组件。
2.根据权利要求1所述的工业废水的加工处理池，其特征在于：所述紊流组件包括转轴(71)、活动套设于该转轴上的转动套(72)及间隔均匀的分布于该转动套外壁上的多个紊流桨(73);所述转轴(71)可拆卸连接于所述搅拌杆(55)上。
3.根据权利要求2所述的工业废水 的加工处理池，其特征在于：所述转轴(71)上设有用于对转动套(72)的轴向移动进行限制的防脱件(74)。
4.根据权利要求3所述的工业废水的加工处理池，其特征在于：所述防脱件(74)与该转轴(71)为螺接配合，该防脱件(74)的外径设置为大于所述转动套(72)的孔径。
5.根据权利要求1所述的工业废水的加工处理池，其特征在于：所述转动套(72)与所述转轴(71)之间套设有轴承(75)。
6.根据权利要求1所述的工业废水的加工处理池，其特征在于：所述驱动组件(6)包括设于所述搅拌腔(11)底壁上的固定轴(61)、设于所述固定轴上与所述搅拌轴相配合的容纳槽(62)及设于所述搅拌轴与容纳槽底壁之间的滚珠(63)，所述容纳槽(62)底壁上设有与所述滚珠(63)相配合的环形V型槽(64)，所述环形V型槽底壁上设有多个凹槽(65)。
7.根据权利要求6所述的工业废水的加工处理池，其特征在于：所述搅拌轴(5)上设有与所述转轴(2)相配合的插接槽(51)，所述插接槽(51)内壁上设有止转槽(52)，所述转轴(2)上设有与所述止转槽(52)相配合的止转块(21)。
说明书
一种工业废水的加工处理池
技术领域
本发明属于废水处理技术领域，尤其是涉及一种工业废水的加工处理池。
背景技术
在工业生产过程中会产生大量的工业废水，这些废水只有经过处理达标后才能进行排放，在对工业废水进行消毒过程中，需要对废水进行充分的搅拌从而使得消毒剂与废水充分的溶合在一起，然而现有的处理设备对废水的搅拌效果较差，从而导致消毒剂与废水混合的不够均匀，进而影响到对废水的处理效果。
发明内容
本发明为了克服现有技术的不足，提供一种对废水处理效果显著的工业废水的加工处理池。
为了实现上述目的，本发明采用以下技术方案：一种工业废水的加工处理池，包括池体、搅拌腔、转轴及驱动电机，所述转轴上设有搅拌振动装置，所述搅拌振动装置包括与所述转轴止转配合的搅拌轴、设于所述搅拌轴上的弹性搅拌组件及与所述搅拌轴相配合用于驱动所述搅拌轴上下动作的驱动组件;所述弹性搅拌组件包括套设于所述搅拌轴上且呈上下设置的两轴套、设于所述轴套上的搅拌杆及连接于两轴套之间的复位件;所述搅拌杆上设有可于该搅拌杆上下移动时相对搅拌杆发生转动的紊流组件。本发明通过紊流组件的设置，使得在搅拌杆上下移动的过程中，紊流组件能够发生转动，使得搅拌腔内部的水能够受到两个方向上的搅动，进而保证搅拌腔内的水流完全处于紊流状态，使得废水与消毒剂的混合更为充分，实现对废水的良好消毒;且通过紊流组件的的转动，可使得水体在搅拌腔内部局部形成旋流，进一步增强消毒剂与废水之间的混合效果，提高对废水的消毒效果;通过在转轴上设置可在转轴转动过程中上下动作的搅拌轴，并在该搅拌轴上设置弹性搅拌组件，当搅拌轴随转轴转动时，在驱动组件的驱动下搅拌轴会相对于转轴进行上下动作，进而弹性搅拌组件对废水的搅拌效果;当搅拌轴相对于转轴上下移动时，两轴套和搅拌杆也能相对于搅拌轴上下移动，进而进一步增强了搅拌杆对废水的搅拌作用。
进一步的，所述紊流组件包括转轴、活动套设于该转轴上的转动套及间隔均匀的分布于该转动套外壁上的多个紊流桨;所述转轴可拆卸连接于所述搅拌杆上;当搅拌杆上下移动时，紊流桨将受到阻力，进而在使得转动套绕转轴发生转动，通过紊流桨的设置，增大形成的旋流的面积大小，进而实现良好的旋流效果，使得消毒剂与废水反应充分。
优选的，所述转轴上设有用于对转动套的轴向移动进行限制的防脱件;通过防脱件的设置，可有效避免活动件在转动的过程中由转轴上脱出，降低故障率。
进一步的，所述防脱件与该转轴为螺接配合，该防脱件的外径设置为大于所述转动套的孔径。
作为优选，所述转动套与所述转轴之间套设有轴承;通过轴承的设置，有效减小转动套与转轴之间的摩擦力，保证转动套能够相对转轴灵活的转动。
进一步的，所述驱动组件包括设于所述搅拌腔底壁上的固定轴、设于所述固定轴上与所述搅拌轴相配合的容纳槽及设于所述搅拌轴与容纳槽底壁之间的滚珠，所述容纳槽底壁上设有与所述滚珠相配合的环形V型槽，所述环形V型槽底壁上设有多个凹槽;滚珠被紧压在搅拌轴的底端面和容纳槽的底壁之间，进而当搅拌轴相对于固定轴转动时能带动滚珠沿着环形V型槽一起滚动，且由于在环形V型槽底壁上设有多个凹槽，当滚珠不断进出所述凹槽时就能使得搅拌轴相对于转轴进行上下移动，进而使得振动搅拌组件在旋转的同时实现上下动作，增强了对废水的搅拌效果。
进一步的，所述搅拌轴上设有与所述转轴相配合的插接槽，所述插接槽内壁上设有止转槽，所述转轴上设有与所述止转槽相配合的止转块;当转轴的底端插入到设置在搅拌轴顶端的插接槽内时，通过止转块和止转槽的配合实现了搅拌轴和转轴之间的止转配合，进而保证搅拌轴能与转轴一起转动。
综上所述，本发明通过紊流组件的设置，使得在搅拌杆上下移动的过程中，紊流组件能够发生转动，使得搅拌腔内部的水能够受到两个方向上的搅动，进而保证搅拌腔内的水流完全处于紊流状态，使得废水与消毒剂的混合更为充分，实现对废水的良好消毒。
