申请日2003.11.04
公开(公告)日2004.12.22
IPC分类号E03C1/12; E03D1/012
摘要
废水综合利用装置，涉及有二次水箱、废水汇集道、一次用水器具和便器组成，所说的一次用水器具，包括现有的洗澡用盆池和固定式脸盆，一次用水器具下面的排水管道通入废水汇集道。在废水汇集道的最低位置，设置有漏水孔，漏水孔上设置有用于过滤废水中固体物的滤网。上一层经过过滤的废水通过管道进入下一层的二次水箱，二次水箱的上部设置有溢流管道，将不能容纳的废水通过溢流管流到再下一层的二次水箱。二次水箱的下面，设置有通入便器水箱的管道，使用本实用新型，在不影响现有生活习惯的情况下，自动汇集洗漱和洗菜用过的废水，用这种经过汇集和过滤的二次水冲便器，使生活用水尽可能地物尽其用，节约水资源，同时也为用户节约开支。
権利要求書

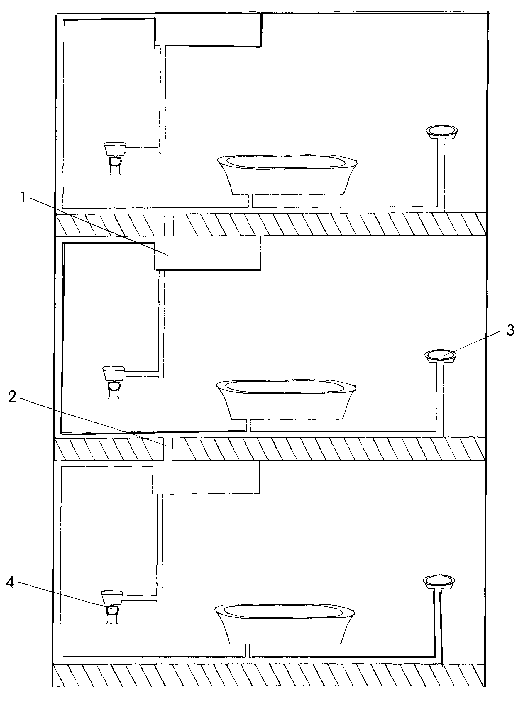

1、一种废水综合利用装置，涉及有二次水箱(1)、废水汇集道(2)、一次用水 器具(3)和便器(4)组成，所说的一次用水器具(3)，包括洗澡用盆池和固定式脸盆，其 特征在于在一次用水器具(3)下面的排水管道通入废水汇集道(2)。
2、根据权利要求1所述的废水综合利用装置，其特征在于在废水汇集道(2)的 漏水孔上设置有用于过滤废水中固体物的滤网。
3、根据权利要求1所述的废水综合利用装置，其特征在于在便器(4)的上方设 置有二次水箱(1)。
说明书
废水综合利用装置
技术领域：本实用新型涉及水工装置，尤其涉及一种废水综合利用装置。
背景技术：现在宾馆及家庭的生活用水，因为没有能够使废水综合利用的循环 装置，所以基本都是一次性使用，既浪费了大量的水资源，也给用水者增加了一定 的经济负担。
本实用新型的目的在于，克服现有技术的不足之处，提供一种废水综合利用装 置，将宾馆及家庭中的洗漱水、洗菜水等生活用水集中汇合于二次水容器中，再通 过管道作冲便等二次利用，既避免水资源的浪费，也为家庭和宾馆饭店减轻一些水 费的负担。
发明内容：本实用新型所述的废水综合利用装置，涉及有二次水箱、废水汇集 道、一次用水器具和便器组成，所说的一次用水器具，包括现有的洗澡用盆池和固 定式脸盆，一次用水器具下面的排水管道通入废水汇集道。所说的废水汇集道是本 实用新型设置于室内最低点的用于汇集废水的管道，在废水汇集道的最低位置，设 置有漏水孔，漏水孔上设置有用于过滤废水中固体物的滤网。上一层经过过滤的废 水通过管道进入下一层的二次水箱，二次水箱的上部设置有溢流管道，将不能容纳 的废水通过溢流管流到再下一层的二次水箱。二次水箱的下面，设置有通入便器水 箱的管道，在便器水箱内二次水的出水口上，设置有控制二次水进入量的浮子水阀。 所说便器的使用和水流通道，与现有技术相同。
使用本实用新型所述的废水综合利用装置，在并不影响现有的生活习惯的情况 下，自动汇集洗漱和洗菜用过的废水，用这种经过汇集和过滤的二次水冲便器，使 生活用水尽可能地物尽其用，节约水资源，同时也为用户节约开支。
