申请日2018.03.26
公开(公告)日2018.11.13
IPC分类号G01N1/28
摘要
本发明公开了一种污水污染物检验用样品处理装置，包括底座，所述底座顶部两侧均固定连接有支架，所述支架外壁内侧上端固定连接有固定板，所述固定板底部固定连接有第一箱体，所述第一箱体内壁底部通过电机座固定连接有第一电机，所述第一电机一侧通过输出轴转动连接有转轴，所述转轴远离第一电机的一端固定连接有第一锥形齿轮，所述第一箱体内壁顶部转动连接有安装轴，所述安装轴外壁上端固定连接有第二锥形齿轮，所述第二锥形齿轮与第一锥形齿轮相啮合，所述安装轴远离第一箱体的一端贯穿第一箱体且延伸至第一箱体的外部，本发明涉及土壤检测技术领域。解决了检测样品检测前需要人工研磨，浪费人力，研磨效率低，研磨效果差的问题。
权利要求书

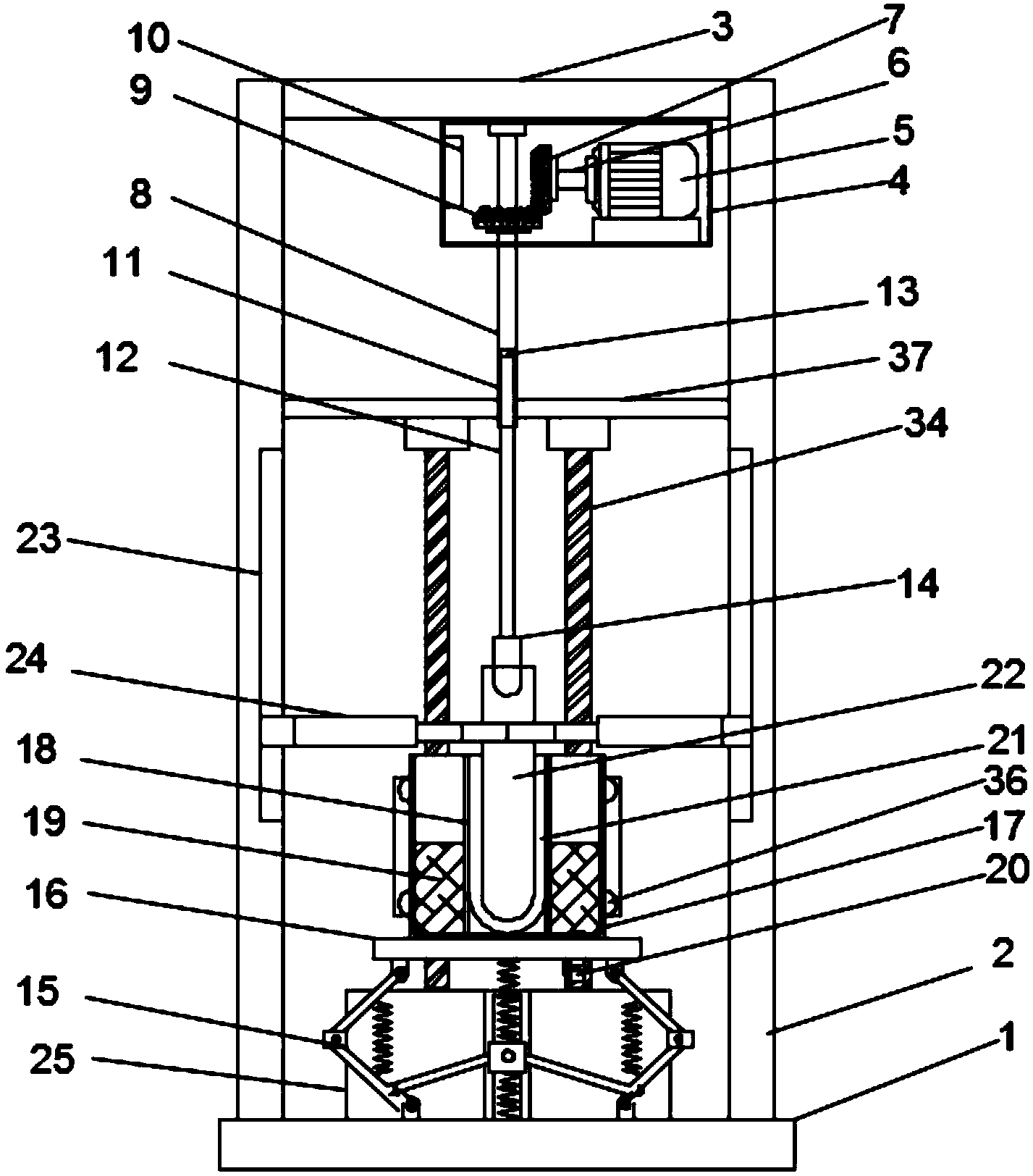

1.一种污水污染物检验用样品处理装置，包括底座(1)，其特征在于：所述底座(1)顶部两侧均固定连接有支架(2)，所述支架(2)外壁内侧上端固定连接有固定板(3)，所述固定板(3)底部固定连接有第一箱体(4)，所述第一箱体(4)内壁底部通过电机座固定连接有第一电机(5)，所述第一电机(5)一侧通过输出轴转动连接有转轴(6)，所述转轴(6)远离第一电机(5)的一端固定连接有第一锥形齿轮(7)，所述第一箱体(4)内壁顶部转动连接有安装轴(8)，所述安装轴(8)外壁上端固定连接有第二锥形齿轮(9)，所述第二锥形齿轮(9)与第一锥形齿轮(7)相啮合，所述安装轴(8)远离第一箱体(4)的一端贯穿第一箱体(4)且延伸至第一箱体(4)的外部，所述安装轴(8)位于第一箱体(4)外部的一端开设有螺纹槽(11)，所述螺纹槽(11)内壁表面通过螺纹连接有研磨杆(12)，所述研磨杆(12)与安装轴(8)之间设置有缓冲块(13)，所述研磨杆(12)远离安装轴(8)的一端固定连接有研磨头部(14)，所述底座(1)顶部连接有缓冲装置(15)，所述缓冲装置(15)远离底座(1)的一端连接有缓冲座(16)，所述缓冲座(16)顶部固定连接有降温箱(17)，所述降温箱(17)内壁底部两侧固定连接有隔层(18)，所述隔层(18)与降温箱(17)之间形成降温腔(19)，所述降温箱(17)底部位于降温腔(19)的位置固定连通有排水管(20)，所述隔层(18)外壁远离降温腔(19)的一侧固定连接有固定槽(21)，所述固定槽(21)内表面活动连接有研磨试管(22)，所述研磨试管(22)位于研磨头部(14)正下方，所述支架(2)外壁内侧中间位置开设有滑轨(23)，所述滑轨(23)内表面滑动连接有固定手(24)，所述固定手(24)远离滑轨(23)的一侧与研磨试管(22)连接，所述底座(1)顶部位于缓冲装置(15)右侧的位置固定连接有第二箱体(25)，所述第二箱体(25)内壁底部固定连接有第二电机(26)，所述第二电机(26)顶部通过输出轴转动连接有驱动轴(27)，所述驱动轴(27)远离第二电机(26)的一端与第二箱体(25)内壁顶部转动连接，所述驱动轴(27)外壁表面固定连接有第一皮带轮(28)和第二皮带轮(29)，所述第一皮带轮(28)位于第二皮带轮(29)的上侧，所述第二箱体(25)内壁底部位于第二电机(26)左侧的位置转动连接有第一转杆(30)，所述第二箱体(25)内壁底部位于第二电机(26)右侧的位置转动连接有第二转杆(31)，所述第一转杆(30)外壁上端固定连接有第三皮带轮(32)，所述第三皮带轮(32)与第一皮带轮(28)之间通过第一皮带传动连接，所述第二转杆(31)外壁上端固定连接有第四皮带轮(33)，所述第四皮带轮(33)与第二皮带轮(29)之间通过第二皮带传动连接，所述第一转杆(30)和第二转杆(31)顶部均贯穿第二箱体(25)且延伸至第二箱体(25)的外部，所述第一转杆(30)和第二转杆(31)位于第二箱体(25)外部的一端均固定连接有螺纹杆(34)，所述螺纹杆(34)外壁表面下端通过螺纹连接有转件(35)，所述转件(35)外壁一侧上端和下端均固定连接有固定杆(36)，所述固定杆(36)远离转件(35)的一端与降温箱(17)固定连接。
2.根据权利要求1所述的一种污水污染物检验用样品处理装置，其特征在于：所述第一箱体(4)内壁一侧固定连接有散热风扇(10)，所述第一箱体(4)远离散热风扇(10)的一侧开设有散热孔。
3.根据权利要求1所述的一种污水 污染物检验用样品处理装置，其特征在于：所述降温腔(19)内部填充有冰水混合物。
4.根据权利要求1所述的一种污水污染物检验用样品处理装置，其特征在于：所述螺纹杆(34)顶部转动连接有支撑板(37)，所述支撑板(37)外壁一侧与支架(2)固定连接。
5.根据权利要求1所述的一种污水污染物检验用样品处理装置，其特征在于：所述固定手(24)对称设置有2个，所述固定手(24)位于降温箱(17)上侧。
6.根据权利要求1所述的一种污水污染物检验用样品处理装置，其特征在于：所述固定杆(36)分别位于降温箱(17)外壁两侧，所述降温箱(17)每侧固定杆(36)均设置有2个。
7.根据权利要求1所述的一种污水污染物检验用样品处理装置，其特征在于：所述缓冲装置(15)包括第一缓冲杆(151)，所述第一缓冲杆(151)设置有2个，所述第一缓冲杆(151)对称设置于缓冲座(16)底部两侧，所述第一缓冲杆(151)一端与缓冲座(16)转动连接，所述第一缓冲杆(151)远离缓冲座(16)的一端转动连接有第二缓冲杆(152)，所述第一缓冲杆(151)与第二缓冲杆(152)之间设置有第一弹簧(153)，所述第二缓冲杆(152)远离第一缓冲杆(151)的一端与底座(1)转动连接，所述第二缓冲杆(152)外壁前侧下端转动连接有第三缓冲杆(154)，所述第三缓冲杆(154)远离第二缓冲杆(152)的一端转动连接有活动块(155)，所述活动块(155)底部与底座(1)之间固定连接有第二弹簧(156)，所述活动块(155)顶部与缓冲座(16)之间固定连接有第三弹簧(157)，所述活动块(155)外壁里侧活动连接有活动轨(158)，所述活动轨(158)底部与底座(1)固定连接。
8.根据权利要求1所述的一种污水污染物检验用样品处理装置，其特征在于：所述固定手(24)包括滑块(241)，所述滑块(241)外表面与滑轨(23)滑动连接，所述滑块(241)外壁远离滑轨(23)的一侧固定连接有导向管(244)，所述导向管(244)内壁底部固定连接有伸缩杆(242)，所述导向管(244)内部设置有缓冲弹簧(243)，所述缓冲弹簧(243)一端与导向管(244)固定连接，所述缓冲弹簧(243)另一端与伸缩杆(242)固定连接，所述伸缩杆(242)远离缓冲弹簧(243)的一侧额通过连接轴固定连接有固定夹手(245)。
9.根据权利要求8所述的一种污水污染物检验用样品处理装置，其特征在于：所述固定夹手(245)外壁远离伸缩杆(242)一侧表面固定连接有缓冲层(246)，所述缓冲层(246)内表面与研磨试管(22)活动连接，所述固定夹手(245)与研磨试管(22)相适配。
10.根据权利要求8所述的一种污水污染物检验用样品处理装置，其特征在于：所述伸缩杆(242)为电动伸缩杆。
说明书
一种污水污染物检验用样品处理装置
技术领域
本发明涉及污水污染物技术领域，具体为一种污水污染物检验用样品处理装置。
背景技术
污水，通常指受一定污染的、来自生活和生产的排出水。污水主要有生活污水、工业废水和初期雨水。污水的主要污染物有病原体污染物、耗氧污染物、植物营养物和有毒污染物等。污水会污染很多污染土地，检测土壤安全检测是按照国家指标来检测土壤、石块等中的有害物质，主要是一些有害有毒的指标的检测，比如重金属、黄曲霉毒素等，其中微生物检测是常用的一种土壤检测手段，在对土壤进行微生物检测之前，需要事先对样品进行处理，使其变成方便检测的形式，常用的样品处理方式为研磨法，在无菌实验室，将100g以上的样品进行剪碎混匀，然后取出25g进行研磨后制成混合溶液进行检测，一般的研磨法使用人工研磨，这是一种纯体力劳动，研磨时间不仅比较长，而且研磨效果不够好，主要是人力不均会导致研磨颗粒大小不一，研磨效率低，十分浪费人力。
发明内容
(一)解决的技术问题
针对现有技术的不足，本发明提供了一种污水污染物检验用样品处理装置，解决了检测样品检测前需要人工研磨，浪费人力，研磨效率低，研磨效果差的问题。
(二)技术方案
为实现以上目的，本发明通过以下技术方案予以实现：一种污水污染物检验用样品处理装置，包括底座，所述底座顶部两侧均固定连接有支架，所述支架外壁内侧上端固定连接有固定板，所述固定板底部固定连接有第一箱体，所述第一箱体内壁底部通过电机座固定连接有第一电机，所述第一电机一侧通过输出轴转动连接有转轴，所述转轴远离第一电机的一端固定连接有第一锥形齿轮，所述第一箱体内壁顶部转动连接有安装轴，所述安装轴外壁上端固定连接有第二锥形齿轮，所述第二锥形齿轮与第一锥形齿轮相啮合，所述安装轴远离第一箱体的一端贯穿第一箱体且延伸至第一箱体的外部，所述安装轴位于第一箱体外部的一端开设有螺纹槽，所述螺纹槽内壁表面通过螺纹连接有研磨杆，所述研磨杆与安装轴之间设置有缓冲块，所述研磨杆远离安装轴的一端固定连接有研磨头部，所述底座顶部连接有缓冲装置，所述缓冲装置远离底座的一端连接有缓冲座，所述缓冲座顶部固定连接有降温箱，所述降温箱内壁底部两侧固定连接有隔层，所述隔层与降温箱之间形成降温腔，所述降温箱底部位于降温腔的位置固定连通有排水管，所述隔层外壁远离降温腔的一侧固定连接有固定槽，所述固定槽内表面活动连接有研磨试管，所述研磨试管位于研磨头部正下方，所述支架外壁内侧中间位置开设有滑轨，所述滑轨内表面滑动连接有固定手，所述固定手远离滑轨的一侧与研磨试管连接，所述底座顶部位于缓冲装置右侧的位置固定连接有第二箱体，所述第二箱体内壁底部固定连接有第二电机，所述第二电机顶部通过输出轴转动连接有驱动轴，所述驱动轴远离第二电机的一端与第二箱体内壁顶部转动连接，所述驱动轴外壁表面固定连接有第一皮带轮和第二皮带轮，所述第一皮带轮位于第二皮带轮的上侧，所述第二箱体内壁底部位于第二电机左侧的位置转动连接有第一转杆，所述第二箱体内壁底部位于第二电机右侧的位置转动连接有第二转杆，所述第一转杆外壁上端固定连接有第三皮带轮，所述第三皮带轮与第一皮带轮之间通过第一皮带传动连接，所述第二转杆外壁上端固定连接有第四皮带轮，所述第四皮带轮与第二皮带轮之间通过第二皮带传动连接，所述第一转杆和第二转杆顶部均贯穿第二箱体且延伸至第二箱体的外部，所述第一转杆和第二转杆位于第二箱体外部的一端均固定连接有螺纹杆，所述螺纹杆外壁表面下端通过螺纹连接有转件，所述转件外壁一侧上端和下端均固定连接有固定杆，所述固定杆远离转件的一端与降温箱固定连接。
优选的，所述第一箱体内壁一侧固定连接有散热风扇，所述第一箱体远离散热风扇的一侧开设有散热孔。
优选的，所述降温腔内部填充有冰水混合物。
优选的，所述螺纹杆顶部转动连接有支撑板，所述支撑板外壁一侧与支架固定连接。
优选的，所述固定手对称设置有2个，所述固定手位于降温箱上侧。
优选的，所述固定杆分别位于降温箱外壁两侧，所述降温箱每侧固定杆均设置有2个。
优选的，所述缓冲装置包括第一缓冲杆，所述第一缓冲杆设置有2个，所述第一缓冲杆对称设置于缓冲座底部两侧，所述第一缓冲杆一端与缓冲座转动连接，所述第一缓冲杆远离缓冲座的一端转动连接有第二缓冲杆，所述第一缓冲杆与第二缓冲杆之间设置有第一弹簧，所述第二缓冲杆远离第一缓冲杆的一端与底座转动连接，所述第二缓冲杆外壁前侧下端转动连接有第三缓冲杆，所述第三缓冲杆远离第二缓冲杆的一端转动连接有活动块，所述活动块底部与底座之间固定连接有第二弹簧，所述活动块顶部与缓冲座之间固定连接有第三弹簧，所述活动块外壁里侧活动连接有活动轨，所述活动轨底部与底座固定连接。
优选的，所述固定手包括滑块，所述滑块外表面与滑轨滑动连接，所述滑块外壁远离滑轨的一侧固定连接有导向管，所述导向管内壁底部固定连接有伸缩杆，所述导向管内部设置有缓冲弹簧，所述缓冲弹簧一端与导向管固定连接，所述缓冲弹簧另一端与伸缩杆固定连接，所述伸缩杆远离缓冲弹簧的一侧额通过连接轴固定连接有固定夹手。
优选的，所述固定夹手外壁远离伸缩杆一侧表面固定连接有缓冲层，所述缓冲层内表面与研磨试管活动连接，所述固定夹手与研磨试管相适配。
优选的，所述伸缩杆为电动伸缩杆。
(三)有益效果
本发明提供了一种污水污染物检验用样品处理装置。具备以下有益效果：
(1)、该污水污染物检验用样品处理装置，通过第一电机通电转动，第一电机通过转轴带动第一锥形齿轮转动，第一锥形齿轮转动时带动第二锥形齿轮转动，第二锥形齿轮带动安装轴转动，安装轴通过研磨杆带动研磨头部转动，从而对待检测的样品进行研磨，解决了检测样品检测前需要人工研磨，浪费人力的问题，通过机械对待测样品进行研磨，研磨时不需要人力，节省了人力资源。
(2)、该污水污染物检验用样品处理装置，通过第二电机通电转动，第二电机通过第一皮带带动第一转杆转动，第二电机通过第二皮带带动第二转杆转动，第一转杆和第二转杆转动带动螺纹杆转动，螺纹杆转动时通过螺纹带动转件向上移动，转件转动时通过固定杆带动降温箱向上运动，降温箱带动研磨试管向上移动，改变第二电机的通电转动的方向，可改变研磨试管移动的方向，解决了检测样品检测前研磨效率低的问题，可以使研磨试管内的待测样品边移动边研磨，不断改变研磨的位置，提高了研磨的效率，节省了检测时间。
(3)、该污水污染物检验用样品处理装置，通过伸缩杆通电伸缩，伸缩杆带动固定夹手向研磨试管移动，夹手夹住试管，达到固定研磨试管的目的，并通过缓冲弹簧缓解一定的震动，初步提高装置的稳定性，随着降温箱的上下移动，固定手上的滑块沿滑轨滑动，在降温箱上下移动的同时带动第一缓冲杆、第二缓冲杆和第三缓冲杆转动，第三缓冲杆转动带动活动块沿活动轨上下活动，第一弹簧、第二弹簧和第三弹簧可对降温箱的移动时进行缓冲，达到进一步提高稳定性的目的，并通过降温箱中降温腔内的冰水混合物对研磨试管进行降温，达到不改变待测样品性质的目的，通过手动转动研磨杆，将研磨杆与安装轴分离，对研磨杆进行更换，确保研磨到位，达到了精准研磨的目的，解决了检测样品检测前研磨效果差的问题，可对待测样品进行充分稳定、精确的研磨，并保证样品研磨过程中不会被研磨时升高的温度改变本身的特性，保证了研磨的效果，降低了在样品处理时由于外部条件对土壤检测结果所造成的影响。
