申请日2018.03.26
公开(公告)日2018.11.27
IPC分类号B01D36/02; B01D35/16
摘要
本实用新型公开了一种污水除杂过滤装置，包括污水池、滑架、第一电动轨道行走器、行走架和过滤网板，所述污水池顶部两侧通过螺栓安装滑架，且滑架之间通过滑道安装第一电动轨道行走器，所述第一电动轨道行走器顶部通过连接槽安装行走架，且行走架内通过抽拉口设置过滤网板，所述行走架一侧设置滑轨，且行走架另一侧设置漏板，所述滑轨上设置第二电动轨道行走器，且漏板与第二电动轨道行走器通过连接板安装连接，所述漏板一端具有板铲，且漏板底部设置金属过滤网，所述污水池内壁设置滑槽，且行走架上设置与滑槽对应的滑块，该种污水除杂过滤装置设计合理、简单，操作方便，稳定性好，可靠性高安全性好，适合广泛推广。
权利要求书

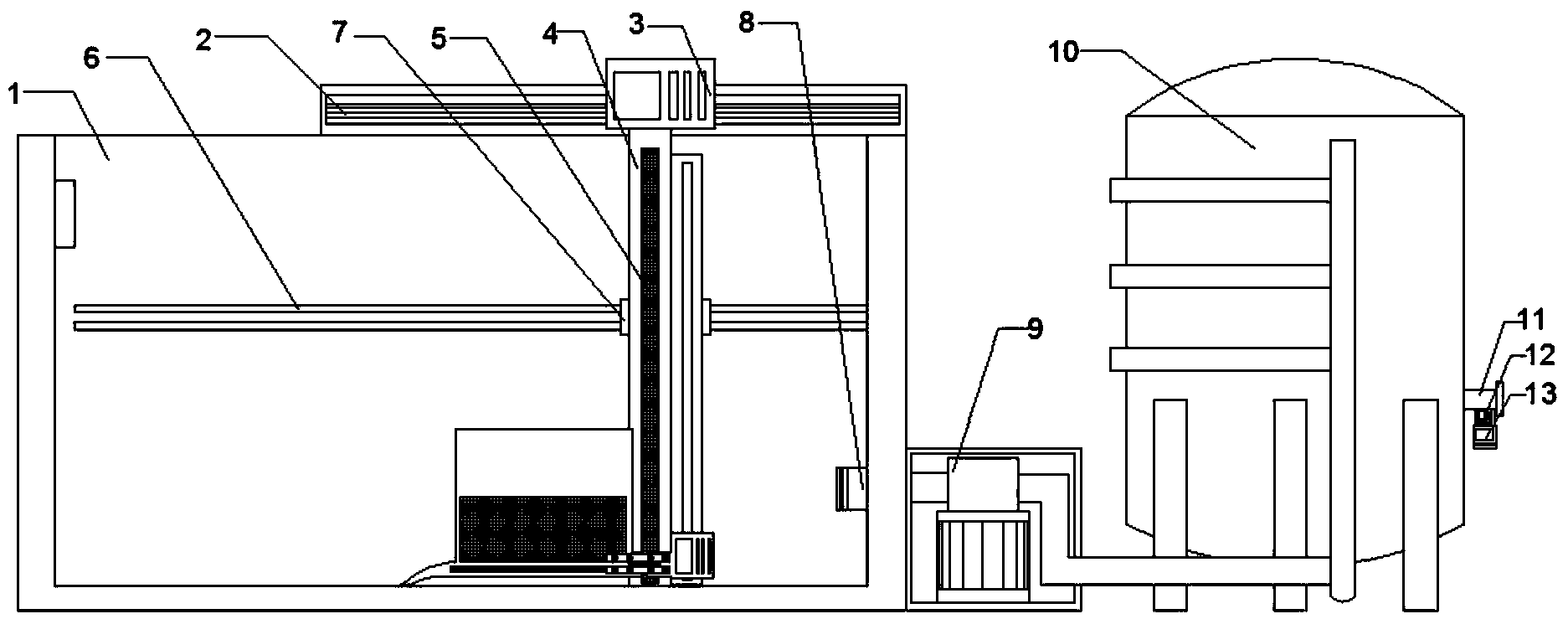

1.一种污水除杂过滤装置，包括污水池(1)、滑架(2)、第一电动轨道行走器(3)、行走架(4)和过滤网板(5)，其特征在于：所述污水池(1)顶部两侧通过螺栓安装滑架(2)，且滑架(2)之间通过滑道安装第一电动轨道行走器(3)，所述第一电动轨道行走器(3)顶部通过连接槽安装行走架(4)，且行走架(4)内通过抽拉口设置过滤网板(5)，所述行走架(4)一侧设置滑轨(14)，且行走架(4)另一侧设置漏板(17)，所述滑轨(14)上设置第二电动轨道行走器(15)，且漏板(17)与第二电动轨道行走器(15)通过连接板(16)安装连接，所述漏板(17)一端具有板铲(18)，且漏板(17)底部设置金属过滤网(19)，所述污水池(1)内壁设置滑槽(6)，且行走架(4)上设置与滑槽(6)对应的滑块(7)，所述污水池(1)一侧通过防护箱安装压力泵(9)，且压力泵(9)一侧设置活性炭过滤器(10)。
2.根据权利要求1所述的一种污水除杂过滤装置，其特征在于：所述行走架(4)位于污水池(1)，所述滑块(7)的滑行端位于滑槽(6)内。
3.根据权利要求1所述的一种污水除杂过滤装置，其特征在于：所述漏板(17)顶部设置挡板(20)，且挡板(20)表面设置滤水网(21)。
4.根据权利要求1所述的一种污水 除杂过滤装置，其特征在于：所述污水池(1)内一端设置出水口(8)，且出水口(8)通过压力泵(9)与活性炭过滤器(10)连接。
5.根据权利要求1所述的一种污水除杂过滤装置，其特征在于：所述活性炭过滤器(10)一侧设置出水口(11)，且出水口(11)底部通过节流阀(12)设置水质检测仪(13)。
说明书
一种污水除杂过滤装置
技术领域
本实用新型涉及一种过滤装置，特别涉及一种污水除杂过滤装置。
背景技术
传统污水处理没有良好的除杂机构，没有良好的检测机构，且不能有效对污水池底进行淤泥铲出，不便于长期使用，为此，我们提出一种污水除杂过滤装置。
发明内容
本实用新型的主要目的在于提供一种污水除杂过滤装置，可以有效解决背景技术中的问题。
为实现上述目的，本实用新型采取的技术方案为：
一种污水除杂过滤装置，包括污水池、滑架、第一电动轨道行走器、行走架和过滤网板，所述污水池顶部两侧通过螺栓安装滑架，且滑架之间通过滑道安装第一电动轨道行走器，所述第一电动轨道行走器顶部通过连接槽安装行走架，且行走架内通过抽拉口设置过滤网板，所述行走架一侧设置滑轨，且行走架另一侧设置漏板，所述滑轨上设置第二电动轨道行走器，且漏板与第二电动轨道行走器通过连接板安装连接，所述漏板一端具有板铲，且漏板底部设置金属过滤网，所述污水池内壁设置滑槽，且行走架上设置与滑槽对应的滑块，所述污水池一侧通过防护箱安装压力泵，且压力泵一侧设置活性炭过滤器。
进一步地，所述行走架位于污水池，所述滑块的滑行端位于滑槽内。
进一步地，所述漏板顶部设置挡板，且挡板表面设置滤水网。
进一步地，所述污水池内一端设置出水口，且出水口通过压力泵与活性炭过滤器连接。
进一步地，所述活性炭过滤器一侧出水口，且出水口底部通过节流阀设置水质检测仪。
与现有技术相比，本实用新型具有如下有益效果：污水池用于存放污水，滑架便于第一电动轨道行走器带动行走架行走，过滤网板用于行走时过滤污水中杂质，漏板通过金属过滤网可对过滤累积下来的杂质有效进行漏水处理，滑轨用于第二电动轨道行走器上下移动行走使用，从而通过连接板带动漏板进行上下移动，板铲便于对池底的杂质进铲除，滑槽通过滑块使行走架行走的更稳定，污水池通过压力泵增压可对外排水，且由活性炭过滤器对除杂后的污水进行进一步过滤处理。
