申请日2018.03.23
公开(公告)日2018.06.29
IPC分类号B01D36/02
摘要
一种环境工程领域的环保的污水除杂装置，包括框体装置、收容于所述框体装置内的进水装置、设置于所述框体装置上的第一电缸装置、设置于所述进水装置下方的第一过滤装置、设置于所述框体装置上的第二电缸装置、第二过滤装置。本发明可以将污水中的杂质有效的清除掉，使得过滤效果好，而且可以对过滤网以及过滤框进行有效的清理，使得过滤效率高，使用便利，操作简单。
权利要求书

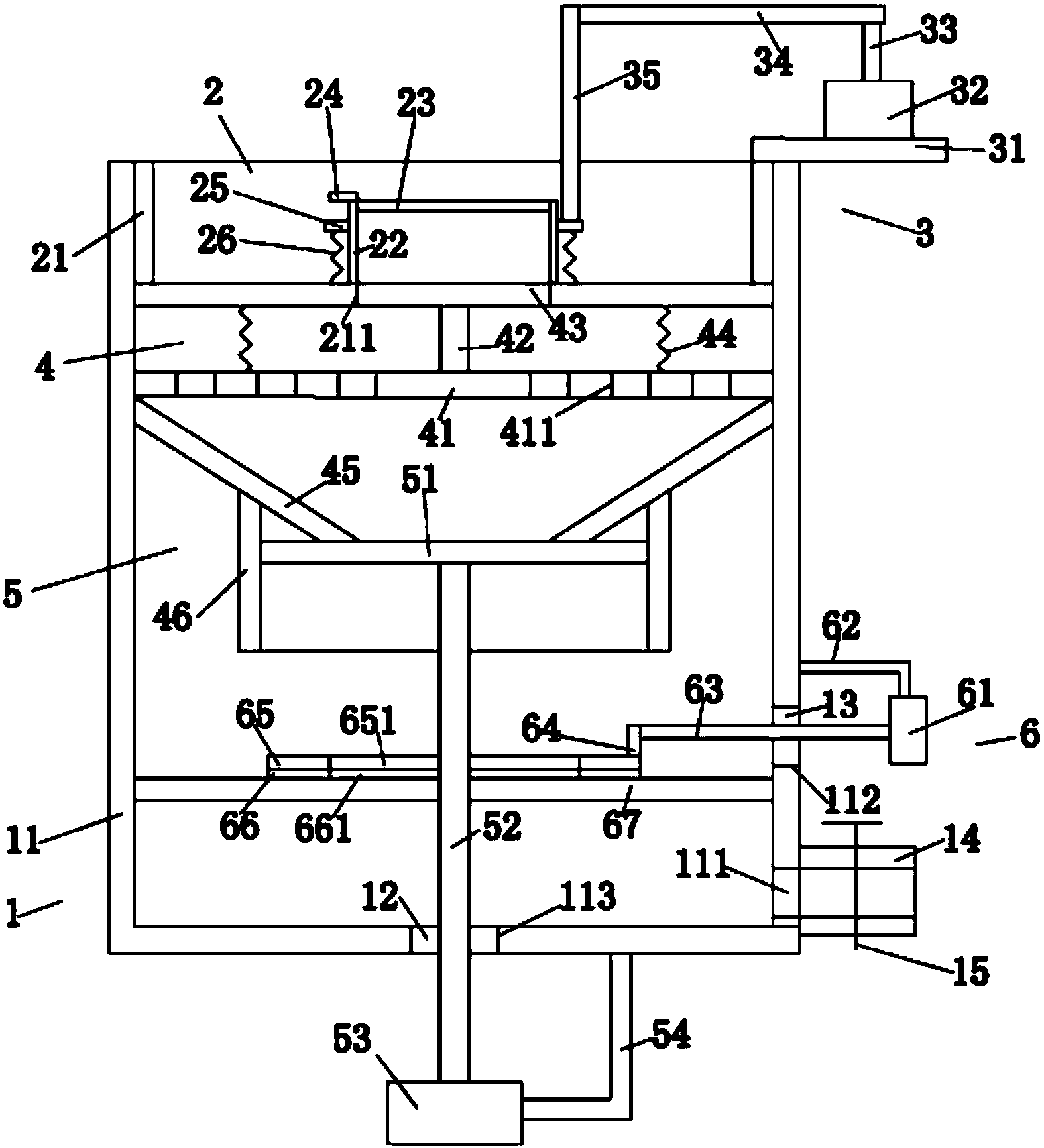

1.一种环境工程领域的环保的污水除杂装置，包括框体装置、收容于所述框体装置内的进水装置、设置于所述框体装置上的第一电缸装置、设置于所述进水装置下方的第一过滤装置、设置于所述框体装置上的第二电缸装置、第二过滤装置，其特征在于：所述框体装置包括框体、设置于所述框体上的第一密封块、第二密封块、设置于所述框体装置右侧的排水管、设置于所述排水管上的阀门，所述进水装置包括进水框、收容于所述进水框内的第一过滤框、设置于所述第一过滤框上的封闭板、限定杆、位于所述第一过滤框左右两侧的第一弹簧、设置于所述第一弹簧上的刮板，所述第一电缸装置包括第一支撑板、设置于所述第一支撑板上的第一电缸、设置于所述第一电缸上方的第一推杆、设置于所述第一推杆上方的第一移动杆、设置于所述第一移动杆左侧的连接杆，所述第一过滤装置包括隔板、设置于所述隔板上方的支撑杆、设置于所述支撑杆上方的第一密封板、位于所述支撑杆左右两侧的第二弹簧、设置于所述隔板下方的集中框、设置于所述集中框上的第二过滤框，所述第二电缸装置包括第二密封板、设置于所述第二密封板下方的第二推杆、设置于所述第二推杆下方的第二电缸、设置于所述第二电缸上的第一支架，所述第二过滤装置包括第三电缸、设置于所述第三电缸上的第二支架、设置于所述第三电缸左侧的第三推杆、设置于所述第三推杆左侧的第二移动杆、设置于所述第二移动杆下方的第二支撑板、设置于所述第二支撑板下方的海绵板、设置于所述海绵板下方的过滤网。
2.如权利要求1所述的环境工程领域的环保的污水 除杂装置，其特征在于：所述框体为空心的长方体，所述框体的右表面上设置有第一通孔、第二通孔，所述框体的下表面上设置有第三通孔，所述第一密封块收容于所述第三通孔内且与所述框体固定连接，所述第二密封块收容于所述第二通孔内且与所述框体固定连接，所述排水管的左端对准所述第一通孔且与所述框体的右表面固定连接。
3.如权利要求2所述的环境工程领域的环保的污水除杂装置，其特征在于：所述进水框为空心的长方体，所述进水框与所述框体的内表面滑动接触，所述进水框的下底面上设置有第四通孔，所述第一过滤框为空心的长方体，所述第一过滤框的下端对准所述第四通孔且与所述进水框内表面固定连接，所述封闭板收容于所述第一过滤框内且与所述第一过滤框的内表面固定连接，所述第一过滤框与所述限定杆固定连接，所述第一过滤框贯穿所述刮板的上下表面且与所述刮板滑动接触，所述第一弹簧设置有两个，所述第一弹簧的上端与所述刮板固定连接，所述第一弹簧的下端与所述进水框的内表面固定连接。
4.如权利要求3所述的环境工程领域的环保的污水除杂装置，其特征在于：所述第一支撑板与所述框体固定连接，所述进水框的上端顶靠在所述第一支撑板上，所述第一电缸与所述第一支撑板的上表面固定连接，所述第一推杆的下端与所述第一电缸连接，所述第一推杆的上端与所述第一移动杆固定连接，所述连接杆的上端与所述第一移动杆固定连接，所述连接杆的下端与所述刮板固定连接。
5.如权利要求4所述的环境工程领域的环保的污水除杂装置，其特征在于：所述隔板收容于所述框体内且与所述框体的内表面固定连接，所述隔板上设置有若干个第五通孔，所述支撑杆的下端与所述隔板固定连接，所述支撑杆的上端与所述第一密封板固定连接，所述第一密封板收容于所述第四通孔内且与所述进水框滑动接触，所述第二弹簧设置有两个，所述第二弹簧的上端与所述进水框的下表面固定连接，所述第二弹簧的下端与所述隔板的上端固定连接，所述集中框与所述框体的内表面固定连接，所述第二过滤框的上端与所述集中框固定连接。
6.如权利要求5所述的环境工程领域的环保的污水除杂装置，其特征在于：所述第二密封板收容于所述第二过滤框内且与所述第二过滤框的内表面滑动接触，所述第二推杆的上端与所述第二密封板固定连接，所述第二推杆贯穿所述第一密封块的上下表面且与所述第一密封块滑动接触，所述第二推杆的下端与所述第二电缸连接，所述第一支架的一端与所述框体的下表面固定连接，所述第一支架的另一端与所述第二电缸固定连接。
7.如权利要求6所述的环境工程领域的环保的污水除杂装置，其特征在于：所述第二支架的上端与所述框体的右表面固定连接，所述第二支架的下端与所述第三电缸固定连接，所述第三推杆的右端与所述第三电缸连接，所述第三推杆贯穿所述第二密封块的左右表面且与所述第二密封块滑动接触，所述第三推杆的左端与所述第二移动杆固定连接，所述第二移动杆的下端与所述第二支撑板固定连接，所述第二支撑板上设置有第六通孔，所述第二推杆穿过所述第六通孔，所述第二支撑板的下表面与所述海绵板固定连接，所述海绵板上设置有第七通孔，所述第二推杆穿过所述第七通孔，所述过滤网收容于所述框体内且与所述框体的内表面固定连接，所述第二推杆贯穿所述过滤网的上下表面且与所述过滤网滑动接触，所述海绵板的下表面与所述过滤网滑动接触。
说明书
一种环境工程领域的环保的污水除杂装置
技术领域
本发明涉及环境工程技术领域，尤其是涉及一种环境工程领域的环保的污水除杂装置。
背景技术
随着我国经济的发展，环境污染问题也越来越严重，水污染问题更是尤为突出。然而市面上的污水除杂装置不能将污水中的杂质有效的清除掉，使得过滤的效果不好，而且不能对滤网以及过滤框进行清理，使得过滤效率较低。
因此，有必要提供一种新的技术方案以克服上述缺陷。
发明内容
本发明的目的在于提供一种可有效解决上述技术问题的环境工程领域的环保的污水除杂装置。
为达到本发明之目的，采用如下技术方案：
一种环境工程领域的环保的污水除杂装置，包括框体装置、收容于所述框体装置内的进水装置、设置于所述框体装置上的第一电缸装置、设置于所述进水装置下方的第一过滤装置、设置于所述框体装置上的第二电缸装置、第二过滤装置，所述框体装置包括框体、设置于所述框体上的第一密封块、第二密封块、设置于所述框体装置右侧的排水管、设置于所述排水管上的阀门，所述进水装置包括进水框、收容于所述进水框内的第一过滤框、设置于所述第一过滤框上的封闭板、限定杆、位于所述第一过滤框左右两侧的第一弹簧、设置于所述第一弹簧上的刮板，所述第一电缸装置包括第一支撑板、设置于所述第一支撑板上的第一电缸、设置于所述第一电缸上方的第一推杆、设置于所述第一推杆上方的第一移动杆、设置于所述第一移动杆左侧的连接杆，所述第一过滤装置包括隔板、设置于所述隔板上方的支撑杆、设置于所述支撑杆上方的第一密封板、位于所述支撑杆左右两侧的第二弹簧、设置于所述隔板下方的集中框、设置于所述集中框上的第二过滤框，所述第二电缸装置包括第二密封板、设置于所述第二密封板下方的第二推杆、设置于所述第二推杆下方的第二电缸、设置于所述第二电缸上的第一支架，所述第二过滤装置包括第三电缸、设置于所述第三电缸上的第二支架、设置于所述第三电缸左侧的第三推杆、设置于所述第三推杆左侧的第二移动杆、设置于所述第二移动杆下方的第二支撑板、设置于所述第二支撑板下方的海绵板、设置于所述海绵板下方的过滤网。
所述框体为空心的长方体，所述框体的右表面上设置有第一通孔、第二通孔，所述框体的下表面上设置有第三通孔，所述第一密封块收容于所述第三通孔内且与所述框体固定连接，所述第二密封块收容于所述第二通孔内且与所述框体固定连接，所述排水管的左端对准所述第一通孔且与所述框体的右表面固定连接。
所述进水框为空心的长方体，所述进水框与所述框体的内表面滑动接触，所述进水框的下底面上设置有第四通孔，所述第一过滤框为空心的长方体，所述第一过滤框的下端对准所述第四通孔且与所述进水框内表面固定连接，所述封闭板收容于所述第一过滤框内且与所述第一过滤框的内表面固定连接，所述第一过滤框与所述限定杆固定连接，所述第一过滤框贯穿所述刮板的上下表面且与所述刮板滑动接触，所述第一弹簧设置有两个，所述第一弹簧的上端与所述刮板固定连接，所述第一弹簧的下端与所述进水框的内表面固定连接。
所述第一支撑板与所述框体固定连接，所述进水框的上端顶靠在所述第一支撑板上，所述第一电缸与所述第一支撑板的上表面固定连接，所述第一推杆的下端与所述第一电缸连接，所述第一推杆的上端与所述第一移动杆固定连接，所述连接杆的上端与所述第一移动杆固定连接，所述连接杆的下端与所述刮板固定连接。
所述隔板收容于所述框体内且与所述框体的内表面固定连接，所述隔板上设置有若干个第五通孔，所述支撑杆的下端与所述隔板固定连接，所述支撑杆的上端与所述第一密封板固定连接，所述第一密封板收容于所述第四通孔内且与所述进水框滑动接触，所述第二弹簧设置有两个，所述第二弹簧的上端与所述进水框的下表面固定连接，所述第二弹簧的下端与所述隔板的上端固定连接，所述集中框与所述框体的内表面固定连接，所述第二过滤框的上端与所述集中框固定连接。
所述第二密封板收容于所述第二过滤框内且与所述第二过滤框的内表面滑动接触，所述第二推杆的上端与所述第二密封板固定连接，所述第二推杆贯穿所述第一密封块的上下表面且与所述第一密封块滑动接触，所述第二推杆的下端与所述第二电缸连接，所述第一支架的一端与所述框体的下表面固定连接，所述第一支架的另一端与所述第二电缸固定连接。
所述第二支架的上端与所述框体的右表面固定连接，所述第二支架的下端与所述第三电缸固定连接，所述第三推杆的右端与所述第三电缸连接，所述第三推杆贯穿所述第二密封块的左右表面且与所述第二密封块滑动接触，所述第三推杆的左端与所述第二移动杆固定连接，所述第二移动杆的下端与所述第二支撑板固定连接，所述第二支撑板上设置有第六通孔，所述第二推杆穿过所述第六通孔，所述第二支撑板的下表面与所述海绵板固定连接，所述海绵板上设置有第七通孔，所述第二推杆穿过所述第七通孔，所述过滤网收容于所述框体内且与所述框体的内表面固定连接，所述第二推杆贯穿所述过滤网的上下表面且与所述过滤网滑动接触，所述海绵板的下表面与所述过滤网滑动接触。
与现有技术相比，本发明具有如下有益效果：本发明环境工程领域的环保的污水除杂装置可以将污水中的杂质有效的清除掉，使得过滤效果好，而且可以对过滤网以及过滤框进行有效的清理，使得过滤效率高，使用便利，操作简单。
