申请日2018.04.27
公开(公告)日2018.09.07
IPC分类号B01D29/03; B01D29/58; B01D29/86
摘要
本发明公开了一种高效循环搅拌式多级污水处理塔,包括塔罐体、一级过滤板、二级过滤板、三级过滤板、搅拌装置以及循环装置，所述一级过滤板、二级过滤板、三级过滤板自上而下依次相互平行的固定在塔罐体内，继而将塔罐体内分隔为四个过滤室，分别为第一过滤室、第二过滤室、第三过滤室以及第四过滤室，所述搅拌装置置于四个过滤室内并对四个过滤室内的污水进行搅拌，所述循环装置包括三组且分别能将相邻的两个过滤室内的污水进行循环抽取，塔罐体上部侧面罐体上开有污水入口。所述高效循环搅拌式多级污水处理塔整体结构简单，制作成本相对较低，而且处理效果以及处理效率较高，使用寿命长，且占用空间资源少，因而节约成本，实用性高。
权利要求书
1.一种高效循环搅拌式多级污水处理塔,其特征在于：包括塔罐体、一级过滤板、二级过滤板、三级过滤板、搅拌装置以及循环装置，所述一级过滤板、二级过滤板、三级过滤板自上而下依次相互平行的固定在塔罐体内，继而将塔罐体内分隔为四个过滤室，分别为第一过滤室、第二过滤室、第三过滤室以及第四过滤室，所述搅拌装置置于四个过滤室内并对四个过滤室内的污水进行搅拌，所述循环装置包括三组且分别能将相邻的两个过滤室内的污水进行循环抽取，塔罐体上部侧面罐体上开有污水入口。
2.根据权利要求1所述的一种高效循环搅拌式多级污水处理塔,其特征在于：所述搅拌装置包括搅拌电机、搅拌轴以及多个搅拌桨，所述搅拌电机固定安装于塔罐顶部，搅拌轴竖直的置于塔罐体内且依次垂直一级过滤板、二级过滤板、三级过滤板，其上端连接搅拌电机的转轴，所述搅拌桨分别置于第一过滤室、第二过滤室、第三过滤室以及第四过滤室内且固定于搅拌轴上。
3.根据权利要求2所述的一种高效循环搅拌式多级污水处理塔,其特征在于：所述搅拌电机设置为伺服减速电机。
4.根据权利要求2所述的一种高效循环搅拌式多级污水处理塔,其特征在于：所述搅拌轴与一级过滤板、二级过滤板、三级过滤板之间均通过密封轴承连接支撑。
5.根据权利要求1所述的一种高效循环搅拌式多级污水处理塔,其特征在于：所述循环装置包括进水管、出水管以及水泵，所述进水管连接水泵以及下部的过滤室，所述出水管连接水泵以及相邻的上部的过滤室。
6.根据权利要求1所述的一种高效循环搅拌式多级污水处理塔,其特征在于：所述塔罐体下方设有排水口以及排水阀，排水口处设有过滤网。
说明书
一种高效循环搅拌式多级污水处理塔
技术领域：
本发明涉及一种高效循环搅拌式多级污水处理塔，涉及污水处理设备技术领域。
背景技术：
污水处理 为使污水达到排水某一水体或再次使用的水质要求对其进行净化的过程。污水处理被广泛应用于建筑、农业、交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域，也越来越多地走进寻常百姓的日常生活。而污水处理一般都会用到污水处理设备，尤其是污水处理罐，然而目前很多的污水处理罐的污水处理效果不高，而且集成度不高，需要分散使用多个处理罐才能实现较为彻底水处理效果，因而浪费设备制造成本。
发明内容：
本发明所要解决的技术问题是：提供一种结构简单，使用方便且能有效提高污水处理效率和处理效果的高效循环搅拌式多级污水处理塔。
为了解决上述技术问题，本发明是通过以下技术方案实现的：

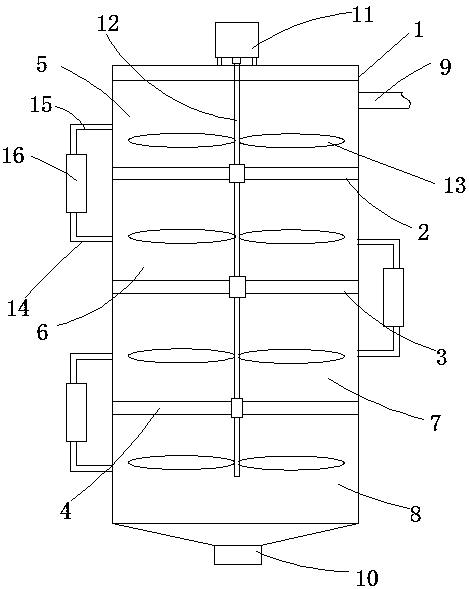

一种高效循环搅拌式多级污水处理塔,包括塔罐体、一级过滤板、二级过滤板、三级过滤板、搅拌装置以及循环装置，所述一级过滤板、二级过滤板、三级过滤板自上而下依次相互平行的固定在塔罐体内，继而将塔罐体内分隔为四个过滤室，分别为第一过滤室、第二过滤室、第三过滤室以及第四过滤室，所述搅拌装置置于四个过滤室内并对四个过滤室内的污水进行搅拌，所述循环装置包括三组且分别能将相邻的两个过滤室内的污水进行循环抽取，塔罐体上部侧面罐体上开有污水入口。
作为优选，所述搅拌装置包括搅拌电机、搅拌轴以及多个搅拌桨，所述搅拌电机固定安装于塔罐顶部，搅拌轴竖直的置于塔罐体内且依次垂直一级过滤板、二级过滤板、三级过滤板，其上端连接搅拌电机的转轴，所述搅拌桨分别置于第一过滤室、第二过滤室、第三过滤室以及第四过滤室内且固定于搅拌轴上。
作为优选，所述搅拌电机设置为伺服减速电机。
作为优选，所述搅拌轴与一级过滤板、二级过滤板、三级过滤板之间均通过密封轴承连接支撑。
作为优选，所述循环装置包括进水管、出水管以及水泵，所述进水管连接水泵以及下部的过滤室，所述出水管连接水泵以及相邻的上部的过滤室。
作为优选，所述塔罐体下方设有排水口以及排水阀，排水口处设有过滤网。
与现有技术相比，本发明的有益之处是：所述高效循环搅拌式多级污水处理塔整体结构简单，安装制作以及操作方便，制作成本相对较低，而且处理效果以及处理效率较高，使用寿命长，且占用空间资源少，因而节约成本，实用性和经济效益高，适合推广应用。
