申请日2018.02.06
公开(公告)日2018.12.07
IPC分类号B01D46/02; B01D46/04
摘要
本实用新型公开了一种印染污泥掺烧生物质尾气净化装置,包括箱体，箱体内部的顶端和底端焊接固定有固定块，箱体顶端和底端的固定块之间通过螺纹连接有固定杆，固定杆上套接有防尘布袋，且防尘布袋的两端通过扎带和固定杆卡箍固定，防尘布袋的中部套接有刷块，刷块的两侧开设有通孔，通孔的内壁和滑杆滑动连接，滑杆的顶端和箱体的顶端的内壁焊接固定，滑杆的底端插设焊接在电磁铁内部，电磁铁通过螺钉安装固定在箱体内部的底端，电磁铁通过电线和电池块连接，电池块通过螺钉固定在箱体的夹层中，本实用新型通过防尘布袋吸附小颗粒，同时能够便捷高效的清理防尘布袋外壁的灰尘。
权利要求书

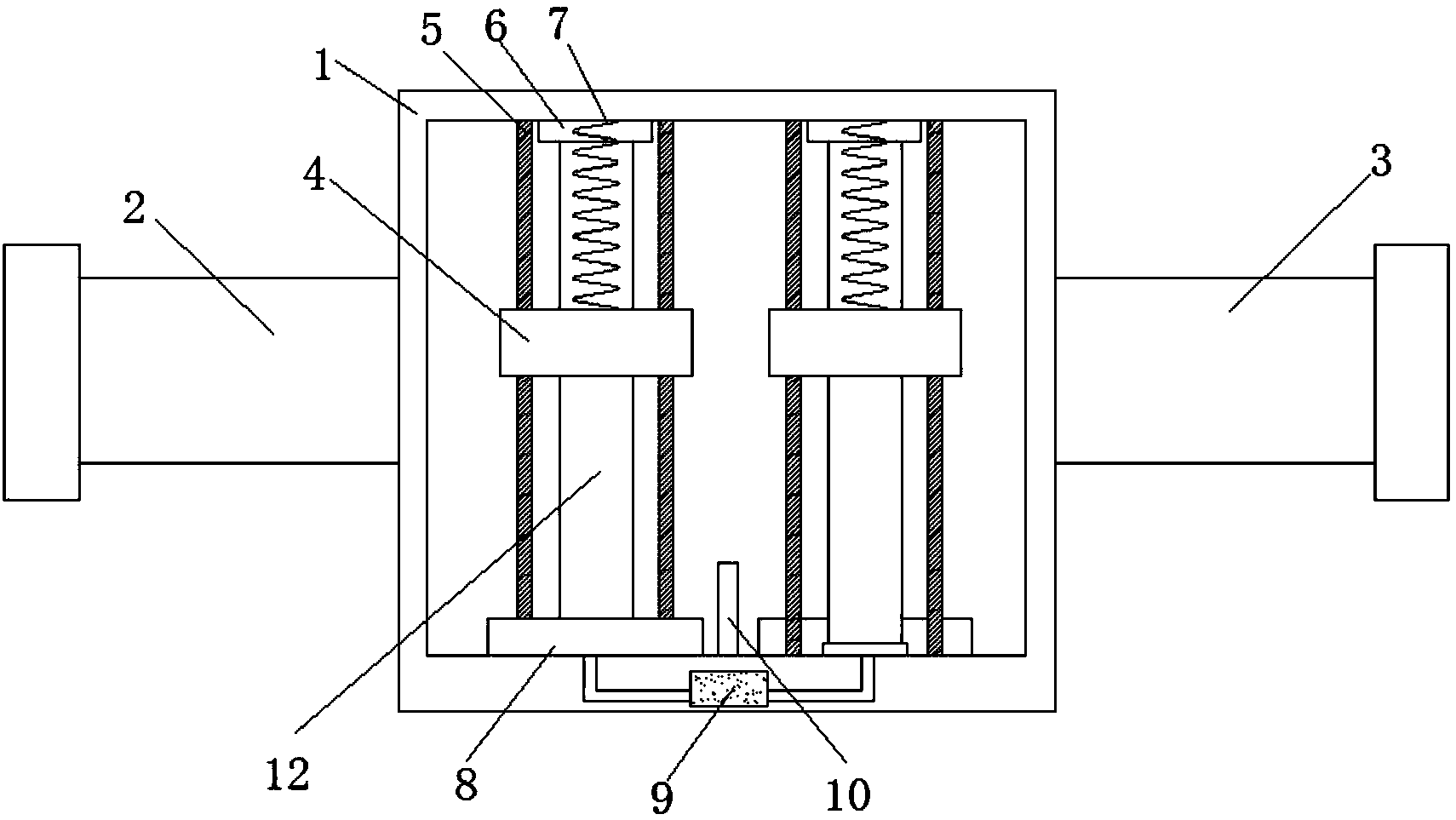

1.一种印染污泥掺烧生物质尾气净化装置，包括箱体(1)，其特征在于，所述箱体(1)内部的顶端和底端焊接固定有固定块(6)，箱体(1)顶端和底端的固定块(6)之间通过螺纹连接有固定杆，固定杆上套接有防尘布袋(12)，且防尘布袋(12)的两端通过扎带和固定杆卡箍固定，防尘布袋(12)的中部套接有刷块(4)，刷块(4)的两侧开设有通孔，通孔的内壁和滑杆(5)滑动连接，滑杆(5)的顶端和箱体(1)的顶端的内壁焊接固定，滑杆(5)的底端插设焊接在电磁铁(8)内部，电磁铁(8)通过螺钉安装固定在箱体(1)内部的底端，电磁铁(8)通过电线和电池块(9)连接，电池块(9)通过螺钉固定在箱体(1)的夹层中。
2.根据权利要求1所述的一种印染污泥掺烧生物质尾气净化装置，其特征在于，所述箱体(1)的一侧通过螺钉固定有进气管(2)，箱体(1)的另一侧通过螺钉固定有出气管(3)，进气管(2)和出气管(3)与箱体(1)的连接处均胶合有密封圈。
3.根据权利要求1所述的一种印染污泥掺烧生物质尾气净化装置，其特征在于，所述刷块(4)的材料为磁铁，刷块(4)外形为圆环型，刷块(4)的内壁胶合固定有刷毛(11)。
4.根据权利要求1所述的一种印染污泥掺烧生物质尾气净化装置，其特征在于，所述刷块(4)的顶端的两侧焊接固定有连接块，连接块和弹簧(7)的一端焊接固定，弹簧(7)的另一端和箱体(1)的顶端的内壁焊接固定。
5.根据权利要求1所述的一种印染污泥掺烧生物质尾气净化装置，其特征在于，所述电磁铁(8)的一侧设置有塑料板(10)，塑料板(10)胶合固定在箱体(1)底端的中部。
说明书
一种印染污泥掺烧生物质尾气净化装置
技术领域
本实用新型涉及气体净化技术领域，尤其涉及一种印染污泥掺烧生物质尾气净化装置。
背景技术
随着污水处理厂的提标升级及污水处理技术的不断深化,污泥产量大幅增加,其处理方式主要包括单独焚烧和掺烧，但掺烧过程中由于不同类型污泥、生物质等掺烧物料的复杂性,会导致粉尘、酸性气体等排放,在一般除去气体中固定小颗粒的时候，过滤网需要经常更换非常的不便。
实用新型内容
本实用新型的目的是为了解决现有技术中存在的缺点，而提出的一种印染污泥掺烧生物质尾气净化装置。
为了实现上述目的，本实用新型采用了如下技术方案：
一种印染污泥掺烧生物质尾气净化装置，包括箱体，所述箱体内部的顶端和底端焊接固定有固定块，箱体顶端和底端的固定块之间通过螺纹连接有固定杆，固定杆上套接有防尘布袋，且防尘布袋的两端通过扎带和固定杆卡箍固定，防尘布袋的中部套接有刷块，刷块的两侧开设有通孔，通孔的内壁和滑杆滑动连接，滑杆的顶端和箱体的顶端的内壁焊接固定，滑杆的底端插设焊接在电磁铁内部，电磁铁通过螺钉安装固定在箱体内部的底端，电磁铁通过电线和电池块连接，电池块通过螺钉固定在箱体的夹层中。
优选的，所述箱体的一侧通过螺钉固定有进气管，箱体的另一侧通过螺钉固定有出气管，进气管和出气管与箱体的连接处均胶合有密封圈。
优选的，所述刷块的材料为磁铁，刷块外形为圆环型，刷块的内壁胶合固定有刷毛。
优选的，所述刷块的顶端的两侧焊接固定有连接块，连接块和弹簧的一端焊接固定，弹簧的另一端和箱体的顶端的内壁焊接固定。
优选的，所述电磁铁的一侧设置有塑料板，塑料板胶合固定在箱体底端的中部。
本实用新型的有益效果是：
1、本实用新型通过防尘布袋将印染污泥掺烧生物质的尾气中的固态小颗粒吸附，使得尾气得到净化处理。
2、本实用新型通过打开电池块，使得电磁铁得电产生磁力，将刷块沿着滑杆往下移动，同时拉伸弹簧，此时刷块内部的刷毛将防尘布袋外壁的灰尘刷落，使得防尘布袋能够多次使用，不需要一直更换，同时能够使得对尾气处理时效率更高。
