申请日2018.03.23
公开(公告)日2018.08.21
IPC分类号B01D29/01; B01D29/075; C02F1/00
摘要
本发明提供一种可防止堵塞的工业废水处理设备，涉及工业技术领域。该可防止堵塞的工业废水处理设备，包括废水处理设备外壳，所述废水处理设备外壳的内左壁上方固定连通有进水管，所述废水处理设备外壳的内右壁上方固定连通有进药管，所述废水处理设备外壳的下表面设置有密封板。该可防止堵塞的工业废水处理设备，通过设置了电机上的转轴带动旋转板旋转，从而使橡胶条不停地对过滤网的表面进行清尘，从而使工业废水处理设备具有防堵塞的功能，有效的解决了工业废水处理设备用来对工业产生的废水进行净化，防止对环境造成污染，而当前的工业废水处理设备在进行过滤的过程中容易堵塞，进而容易使工业废水处理设备发生故障的问题。
权利要求书

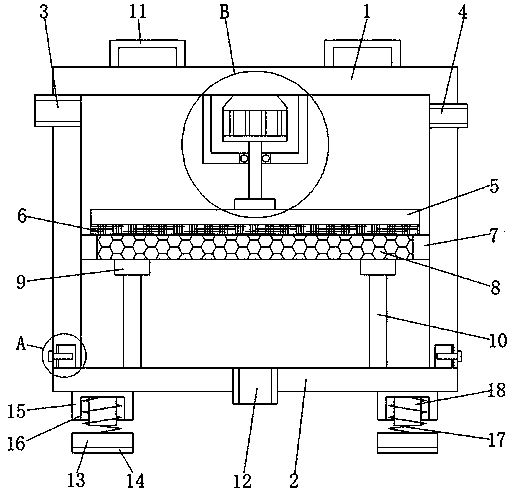

1.一种可防止堵塞的工业废水处理设备，包括废水处理设备外壳(1)，其特征在于：所述废水处理设备外壳(1)的内左壁上方固定连通有进水管(3)，所述废水 处理设备外壳(1)的内右壁上方固定连通有进药管(4)，所述废水处理设备外壳(1)的下表面设置有密封板(2)，所述密封板(2)的上表面固定连通有出水管(12)，所述废水处理设备外壳(1)的下表面两侧均固定连接有支撑杆(10)，所述支撑杆(10)的上表面设置有定位块(9)，所述废水处理设备外壳(1)的内部设置有固定框(7)，所述固定框(7)的内框固定连接有过滤网(8)，所述定位块(9)的上表面与过滤网(8)接触，所述废水处理设备外壳(1)的下方设置有支撑块(13);
所述废水处理设备外壳(1)的内顶壁固定连接有电机(22)，所述电机(22)的输出端通过联轴器固定连接有转轴(23)，所述过滤网(8)的上方设置有旋转板(5)，所述旋转板(5)的下表面固定连接有橡胶条(6)，所述橡胶条(6)的下表面与过滤网(8)接触，所述旋转板(5)的上表面固定连接有固定块(24)，所述废水处理设备外壳(1)的内顶壁固定连接有保护罩(26)，所述电机(22)位于保护罩(26)的内部，所述保护罩(26)的内底壁开设有小孔(27)，所述转轴(23)远离电机(22)的一端贯穿小孔(27)并与固定块(24)固定连接，所述小孔(27)的内壁固定连接有轴承(25)，所述轴承(25)的内圈与转轴(23)套接。
2.根据权利要求1所述的一种可防止堵塞的工业废水处理设备，其特征在于：所述废水处理设备外壳(1)的下表面两侧均开设有第一凹槽(19)，所述密封板(2)的上表面两侧均固定连接有插条(20)，所述插条(20)远离密封板(2)的一端延伸到第一凹槽(19)的内部，所述废水处理设备外壳(1)的两侧均设置有螺钉(21)，所述螺钉(21)的螺纹端贯穿废水处理设备外壳(1)的侧面并延伸到插条(20)的内部。
3.根据权利要求1所述的一种可防止堵塞的工业废水处理设备，其特征在于：所述密封板(2)的下表面两侧均固定连接有减震块(15)，所述减震块(15)的下表面开设有第二凹槽(16)，所述第二凹槽(16)的内顶壁固定连接有弹簧(17)，所述弹簧(17)远离第二凹槽(16)的一端与支撑块(13)固定连接。
4.根据权利要求3所述的一种可防止堵塞的工业废水处理设备，其特征在于：所述第二凹槽(16)的内顶壁固定连接有保护柱(18)，所述保护柱(18)位于弹簧(17)的内部。
5.根据权利要求1所述的一种可防止堵塞的工业废水处理设备，其特征在于：所述支撑块(13)的下表面固定连接有防滑层(14)，所述防滑层(14)为橡胶层。
6.根据权利要求1所述的一种可防止堵塞的工业废水处理设备，其特征在于：所述废水处理设备外壳(1)的上表面两侧均固定连接有拉手(11)。
说明书
一种可防止堵塞的工业废水处理设备
技术领域
本发明涉及工业技术领域，具体为一种可防止堵塞的工业废水处理设备。
背景技术
工业是指采集原料，并把它们加工成产品的工作和过程，工业是社会分工发展的产物，经过手工业、机器大工业、现代工业几个发展阶段，工业设备很多，其中工业废水处理设备就是其中之一。
工业废水处理设备用来对工业产生的废水进行净化，防止对环境造成污染，而当前的工业废水处理设备在进行过滤的过程中过滤网容易堵塞，进而容易使工业废水处理设备发生故障。
发明内容
(一)解决的技术问题
针对现有技术的不足，本发明提供了一种可防止堵塞的工业废水处理设备，解决了工业废水处理设备用来对工业产生的废水进行净化，防止对环境造成污染，而当前的工业废水处理设备在进行过滤的过程中过滤网容易堵塞，进而容易使工业废水处理设备发生故障的问题。
(二)技术方案
为实现以上目的，本发明通过以下技术方案予以实现：一种可防止堵塞的工业废水处理设备，包括废水处理设备外壳，所述废水处理设备外壳的内左壁上方固定连通有进水管，所述废水处理设备外壳的内右壁上方固定连通有进药管，所述废水处理设备外壳的下表面设置有密封板，所述密封板的上表面固定连通有出水管，所述废水处理设备外壳的下表面两侧均固定连接有支撑杆，所述支撑杆的上表面设置有定位块，所述废水处理设备外壳的内部设置有固定框，所述固定框的内框固定连接有过滤网，所述定位块的上表面与过滤网接触，所述废水处理设备外壳的下方设置有支撑块。
所述废水处理设备外壳的内顶壁固定连接有电机，所述电机的输出端通过联轴器固定连接有转轴，所述过滤网的上方设置有旋转板，所述旋转板的下表面固定连接有橡胶条，所述橡胶条的下表面与过滤网接触，所述旋转板的上表面固定连接有固定块，所述废水处理设备外壳的内顶壁固定连接有保护罩，所述电机位于保护罩的内部，所述保护罩的内底壁开设有小孔，所述转轴远离电机的一端贯穿小孔并与固定块固定连接，所述小孔的内壁固定连接有轴承，所述轴承的内圈与转轴套接。
优选的，所述废水处理设备外壳的下表面两侧均开设有第一凹槽，所述密封板的上表面两侧均固定连接有插条，所述插条远离密封板的一端延伸到第一凹槽的内部，所述废水处理设备外壳的两侧均设置有螺钉，所述螺钉的螺纹端贯穿废水处理设备外壳的侧面并延伸到插条的内部。
优选的，所述密封板的下表面两侧均固定连接有减震块，所述减震块的下表面开设有第二凹槽，所述第二凹槽的内顶壁固定连接有弹簧，所述弹簧远离第二凹槽的一端与支撑块固定连接。
优选的，所述第二凹槽的内顶壁固定连接有保护柱，所述保护柱位于弹簧的内部。
优选的，所述支撑块的下表面固定连接有防滑层，所述防滑层为橡胶层。
优选的，所述废水处理设备外壳的上表面两侧均固定连接有拉手。
(三)有益效果
本发明提供了一种可防止堵塞的工业废水处理设备。具备以下有益效果：
1、该可防止堵塞的工业废水处理设备，通过设置了电机上的转轴带动旋转板旋转，从而使橡胶条不停地对过滤网的表面进行清尘，从而使工业废水处理设备具有防堵塞的功能，有效的解决了工业废水处理设备用来对工业产生的废水进行净化，防止对环境造成污染，而当前的工业废水处理设备在进行过滤的过程中过滤网容易堵塞，进而容易使工业废水处理设备发生故障的问题。
2、该可防止堵塞的工业废水处理设备，通过设置了螺钉配合插条，并设置支撑杆，使废水处理设备外壳可以打开，方便对过滤网过滤出来的垃圾取出，方便进一步的处理。
