申请日2018.02.02
公开(公告)日2018.12.07
IPC分类号C02F11/14
摘要
本实用新型提出一种用于污泥处理的絮凝剂自动检测加药装置，包括：含固率在线检测仪，其所在管道的输入端与预处理装置的输出端通过管道连接，用于实时检测经过所述预处理装置稀释处理后的污泥的含固率;絮凝剂加料口，用于加入絮凝剂;计量泵和/或絮凝剂电磁阀，与所述含固率在线检测仪电连接，用于控制絮凝剂的加入量;污泥进料电磁阀和回流电磁阀，均与所述含固率在线检测仪电连接，分别用于控制进入离心机的污泥量和回流入所述预处理装置的污泥量。本实用新型用于污泥处理的絮凝剂自动检测加药装置，能够减少甚至避免离心机由于污泥含固率高和/或污泥沉降严重而导致的超负荷运转或停机现象的发生。
权利要求书
1.一种用于污泥处理的絮凝剂自动检测加药装置，其特征在于，包括：
含固率在线检测仪，其所在管道的输入端与预处理装置的输出端通过管道连接，用于实时检测经过所述预处理装置稀释处理后的污泥的含固率;
絮凝剂加料口，用于加入絮凝剂;
计量泵和/或絮凝剂电磁阀，与所述含固率在线检测仪电连接，用于控制絮凝剂的加入量;
污泥进料电磁阀和回流电磁阀，均与所述含固率在线检测仪电连接，分别用于控制进入离心机的污泥量和回流入所述预处理装置的污泥量。
2.根据权利要求1所述的用于污泥处理的絮凝剂自动检测加药装置，其特征在于，所述预处理装置，包括污泥进料口和清水进料口，用于对进料污泥进行稀释处理。
3.根据权利要求2所述的用于污泥处理的絮凝剂自动检测加药装置，其特征在于，所述预处理装置还包括污泥泵，所述清水进料口包括第一清水进料口和第二清水进料口，所述第一清水进料口用于对进料污泥进行稀释处理;所述第二清水进料口用于在所述污泥泵工作之前和/或工作之后，对所述污泥泵进行清洗处理。
4.根据权利要求3所述的用于污泥处理的絮凝剂自动检测加药装置，其特征在于，所述预处理装置还包括稀释电磁阀，设置在所述第一清水进料口所连接的管道处，并且与所述含固率在线检测仪电连接。
5.根据权利要求3所述的用于污泥处理的絮凝剂自动检测加药装置，其特征在于，所述污泥进料口与所述污泥泵之间还设置有除渣装置，用于排除从所述污泥进料口流出的污泥中的大颗粒物料。
6.根据权利要求2所述的用于污泥处理的絮凝剂自动检测加药装置，其特征在于，所述污泥进料电磁阀和回流电磁阀所在管道的输入端均与所述含固率在线检测仪所在管道的输出端管道连接，并且所述回流电磁阀所在管道的输出端与所述预处理装置的污泥进料口管道连接。
7.根据权利要求1所述的用于污泥处理的絮凝剂自动检测加药装置，其特征在于，所述絮凝剂电磁阀和污泥进料电磁阀所在管道的输出端均与管道混合器连接。
8.根据权利要求1-7任一所述的用于污泥处理的絮凝剂自动检测加药装置，其特征在于，所述含固率在线检测仪通过实时检测污泥的密度和/或粘度进而实时计算污泥的含固率。
9.根据权利要求1-7任一所述的用于污泥处理的絮凝剂自动检测加药装置，其特征在于，所述含固率在线检测仪所在的管道还并联有一个带有阀门的备用管道。
10.根据权利要求1-7任一所述的用于污泥处理的絮凝剂自动检测加药装置，其特征在于，所述离心机的排水口通过管道与地沟连接，或者通过管道与所述预处理装置连接，进行废水的二次利用。
说明书
用于污泥处理的絮凝剂自动检测加药装置
技术领域
本实用新型涉及污水处理领域，特别涉及一种用于污泥处理的絮凝剂自动检测加药装置。
背景技术
目前环保行业的原水预处理及工业废水系统都会有污泥产生，为了减少污水排放，一般均会设置污泥离心式脱水机(在后文中简称，离心机)用来处理污泥。污泥经过离心机处理后，被分离为泥饼和清水，该清水可以直接排放或者经过进一步处理后再排放。但是市面上的离心机都存在由于进料污泥含固率不稳定，而传统的絮凝剂加药装置只能通过首先调整好加药泵的冲程及频率来进行固定药量的加药。这种传统的简易加药装置不能通过进料的含固率的不同来调整加药量，会存在加药不均，一方面可能会造成离心机超负荷运转(絮凝剂加入量过多)，甚至出现离心机设备扭矩过大而导致离心机停机的现象，另一方面可能会造成离心机排液不清的现象(絮凝剂加入量过少)，对用户正常长期的生产活动造成了一定的影响。上述所说的进料含固率是指进入离心机的污泥中泥土净重占污泥总重的重量百分比。
发明内容
本实用新型的目的是为现有技术中用于污泥处理的离心机能够平稳运行提供硬件基础，提出一种用于污泥处理的絮凝剂自动检测加药装置。

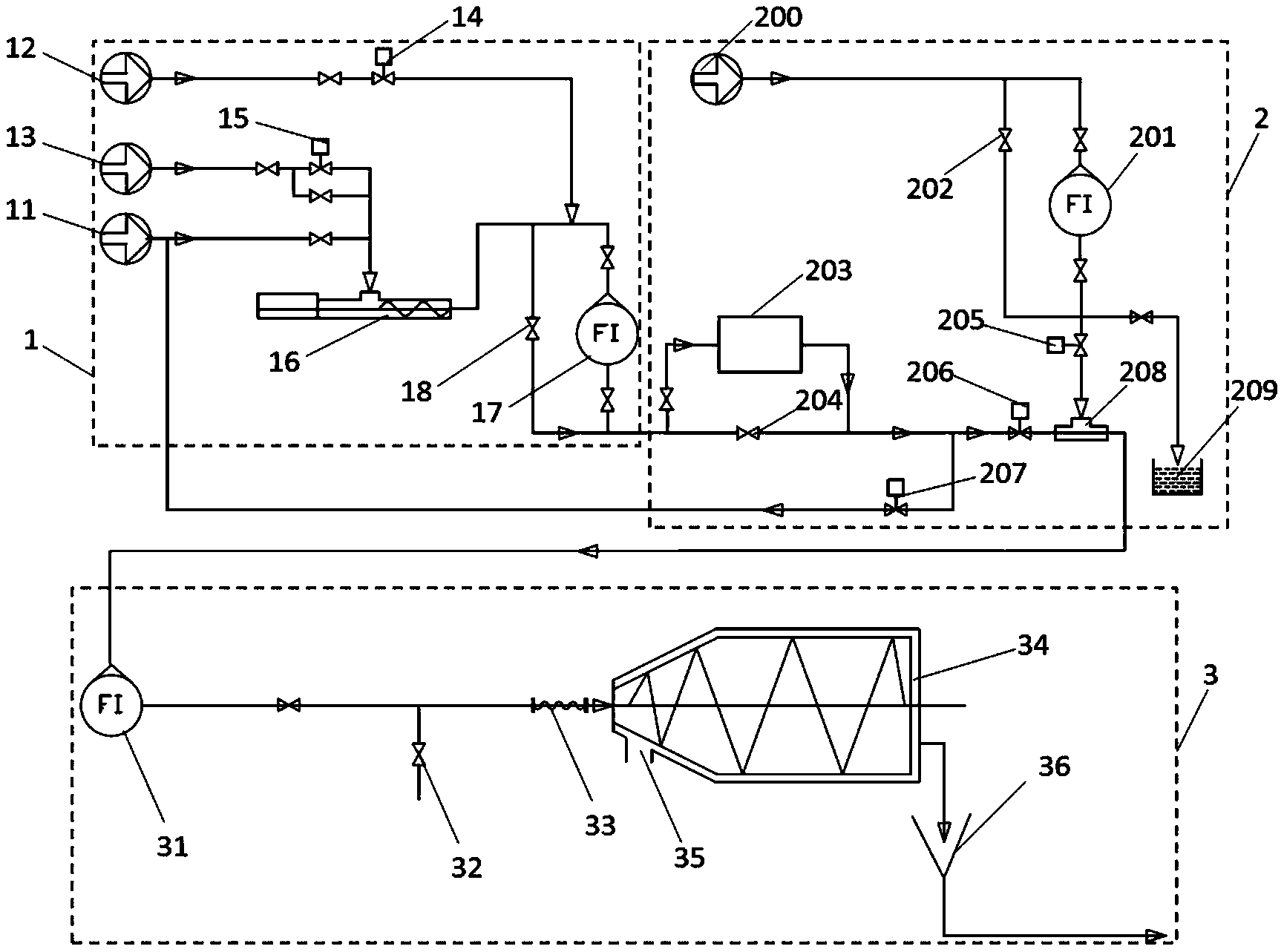

本实用新型用于污泥处理的絮凝剂自动检测加药装置，包括：含固率在线检测仪，其所在管道的输入端与预处理装置的输出端通过管道连接，用于实时检测经过所述预处理装置稀释处理后的污泥的含固率;絮凝剂加料口，用于加入絮凝剂;计量泵和/或絮凝剂电磁阀，与所述含固率在线检测仪电连接，用于控制絮凝剂的加入量;污泥进料电磁阀和回流电磁阀，均与所述含固率在线检测仪电连接，分别用于控制进入离心机的污泥量和回流入所述预处理装置的污泥量。
在优选的实施方式中，所述预处理装置，包括污泥进料口和清水进料口，用于对进料污泥进行稀释处理。
在优选的实施方式中，所述预处理装置还包括污泥泵，所述清水进料口包括第一清水进料口和第二清水进料口，所述第一清水进料口用于对进料污泥进行稀释处理;所述第二清水进料口用于在所述污泥泵工作之前和/或工作之后，对所述污泥泵进行清洗处理。
在优选的实施方式中，所述预处理装置还包括稀释电磁阀，设置在所述第一清水进料口所连接的管道处，并且与所述含固率在线检测仪电连接。
在优选的实施方式中，所述污泥进料口与所述污泥泵之间还设置有除渣装置，用于排除从所述污泥进料口流出的污泥中的大颗粒物料。
在优选的实施方式中，所述污泥进料电磁阀和回流电磁阀所在管道的输入端均与所述含固率在线检测仪所在管道的输出端管道连接，并且所述回流电磁阀所在管道的输出端与所述预处理装置的污泥进料口管道连接。
在优选的实施方式中，所述絮凝剂电磁阀和污泥进料电磁阀所在管道的输出端均与管道混合器连接。
在优选的实施方式中，所述含固率在线检测仪通过实时检测污泥的密度和/ 或粘度进而实时计算污泥的含固率，或者通过使用光源向污泥发出特定波长的光源信号，使用光学检测器检测并分析反射光和/或折射光进而得到污泥的含固率。
在优选的实施方式中，所述含固率在线检测仪所在的管道还并联有一个带有阀门的备用管道。
在优选的实施方式中，所述离心机的排水口通过管道与地沟连接，或者通过管道与所述预处理装置连接，进行废水的二次利用。
与现有技术相比，本实用新型的有益效果有：
本实用新型用于污泥处理的絮凝剂自动检测加药装置，通过含固率在线检测仪在线检测污泥的含固率，并根据污泥的含固率控制絮凝剂的加入量和进入离心机的污泥量，从而减少甚至避免了离心机由于污泥含固率高和/或污泥沉降严重而导致的超负荷运转或停机现象的发生，极大地提高了生产效率，减少了故障率，节约了絮凝剂资源，也延长了离心机的使用寿命，为现有技术中用于污泥处理的离心机的平稳运行提供了硬件基础。
