申请日2018.02.02
公开(公告)日2018.11.13
IPC分类号B01D29/01
摘要
本实用新型公开了一种排污泵的污泥过滤结构，包括过滤盒、驱动结构以及安装架，所述驱动结构安置于过滤盒外壁，所述安装架位于过滤盒外壁，其还包括：传动轴、扣盖以及推进片，所述过滤盒外壁开设有与扣盖大小相同的通孔，所述传动轴配装于过滤盒内，且端面贯穿过滤盒外壁与驱动结构连接，所述推进片套装于传动轴上，上述驱动结构，其包括：液压缸以及缸座，所述缸座固定于过滤盒外壁，所述液压缸固定于缸座上，所述液压缸活塞端与传动轴进行连接，所述过滤盒内部具有隔板，且隔板上嵌装过滤筛网，本实用新型涉及过滤装置技术领域,本案提供一种过滤结构，可相应的减少污水的杂质，从而减少对排污泵进行拆卸的周期，延长其管道部位的使用寿命。
权利要求书

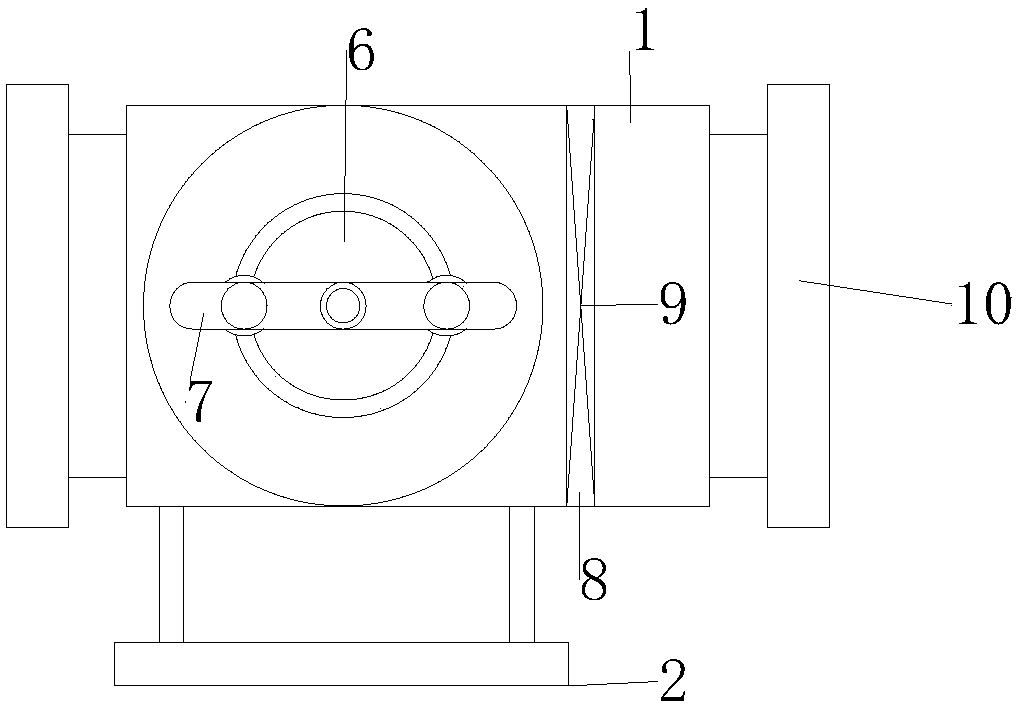

1.一种排污泵的污泥过滤结构，包括过滤盒(1)、驱动结构以及安装架(2)，其特征在于，所述驱动结构安置于过滤盒(1)外壁，所述安装架(2)位于过滤盒(1)外壁，其还包括：传动轴(3)、扣盖(4)以及推进片(5)，所述过滤盒(1)外壁开设有与扣盖(4)大小相同的通孔，所述传动轴(3)配装于过滤盒(1)内，且端面贯穿过滤盒(1)外壁与驱动结构连接，所述推进片(5)套装于传动轴(3)上，上述驱动结构，其包括：液压缸(6)以及缸座(7)，所述缸座(7)固定于过滤盒(1)外壁，所述液压缸(6)固定于缸座(7)上，所述液压缸(6)活塞端与传动轴(3)进行连接，所述过滤盒(1)内部具有隔板(8)，且隔板(8)上嵌装过滤筛网(9)。
2.根据权利要求1所述的一种排污泵的污泥过滤结构，其特征在于，所述过滤盒(1)左右壁面具有开口，且开口上设有管道接口(10);该管道接口(10)用于连接排污管道以及排污泵管道。
3.根据权利要求1所述的一种排污泵的污泥过滤结构，其特征在于，所述扣盖(4)外壁设有密封圈(11);该密封圈(11)用于与通孔进行配合。
4.根据权利要求1所述的一种排污泵的污泥过滤结构，其特征在于，所述安装架(2)底部设有支撑结构，该支撑结构用于对安装架(2)进行支撑。
5.根据权利要求1所述的一种排污泵的污泥过滤结构，其特征在于，所述推进片(5)与过滤盒(1)内部精密配合。
6.根据权利要求2所述的一种排污泵的污泥过滤结构，其特征在于，所述管道接口(10)上设有法兰(12)，该法兰(12)用于管道接口(10)与排污泵管道连接处密封。
说明书
一种排污泵的污泥过滤结构
技术领域
本实用新型涉及过滤结构技术领域，具体为一种排污泵的污泥过滤结构。
背景技术
现有排污泵，其在进行排污的时候，由于污水内具有很多杂质，时间过长后，就要对排水泵的管道进行清理，清理的时候需要对排污泵进行拆卸，由于经常进行拆卸，导致配合口不能密封，导致污水流出。
实用新型内容
针对现有技术的不足，本实用新型提供了一种排污泵的污泥过滤结构，解决了现有排污泵，其在进行排污的时候，由于污水内具有很多杂质，时间过长后，就要对排水泵的管道进行清理，清理的时候需要对排污泵进行拆卸，由于经常进行拆卸，导致配合口不能密封，导致污水流出的部分背景技术问题。
为实现以上目的，本实用新型通过以下技术方案予以实现：包括过滤盒、驱动结构以及安装架，所述驱动结构安置于过滤盒外壁，所述安装架位于过滤盒外壁，其还包括：传动轴、扣盖以及推进片，所述过滤盒外壁开设有与扣盖大小相同的通孔，所述传动轴配装于过滤盒内，且端面贯穿过滤盒外壁与驱动结构连接，所述推进片套装于传动轴上，上述驱动结构，其包括：液压缸以及缸座，所述缸座固定于过滤盒外壁，所述液压缸固定于缸座上，所述液压缸活塞端与传动轴进行连接，所述过滤盒内部具有隔板，且隔板上嵌装过滤筛网。
优选的，所述过滤盒左右壁面具有开口，且开口上设有管道接口;该管道接口用于连接排污管道以及排污泵管道。
优选的，所述扣盖外壁设有密封圈;该密封圈用于与通孔进行配合。
优选的，所述安装架底部设有支撑结构，该支撑结构用于对安装架进行支撑。
优选的，所述推进片与过滤盒内部精密配合。
优选的，所述管道接口上设有法兰，该法兰用于管道接口与排污泵管道连接处密封。
有益效果
本实用新型提供了一种排污泵的污泥过滤结构。具备以下有益效果:本案提供一种过滤结构，可相应的减少污水的杂质，从而减少对排污泵进行拆卸的周期，延长其管道部位的使用寿命。
