申请日2018.02.02
公开(公告)日2018.12.21
IPC分类号C02F11/12; H04W4/029; H04W4/38
摘要
本实用新型公开了一种智能污泥烘干装置，包括烘干室、底板和储料箱，所述底板顶部的一端安装有第一架体，且第一架体的内部通过支架均匀安装有烘干室，所述底板的顶端均匀安装有储料箱，所述烘干室的底端均通过出料管与储料箱的顶端连接，所述出料管的一侧均安装有第二电磁控制阀，所述烘干室的顶端均安装有智能盖，且智能盖内部的中间位置处均安装有无线信号收发模块，所述智能盖顶部的一端均安装有排气管。本实用新型通过安装有温度传感器、湿度传感器、控制面板和第二电磁控制阀，便于对烘干室的内部进行控温，当湿度传感器检测装置内部不含水分时，控制面板控制第二电磁控制阀打开，自动卸料，安全性高。
权利要求书

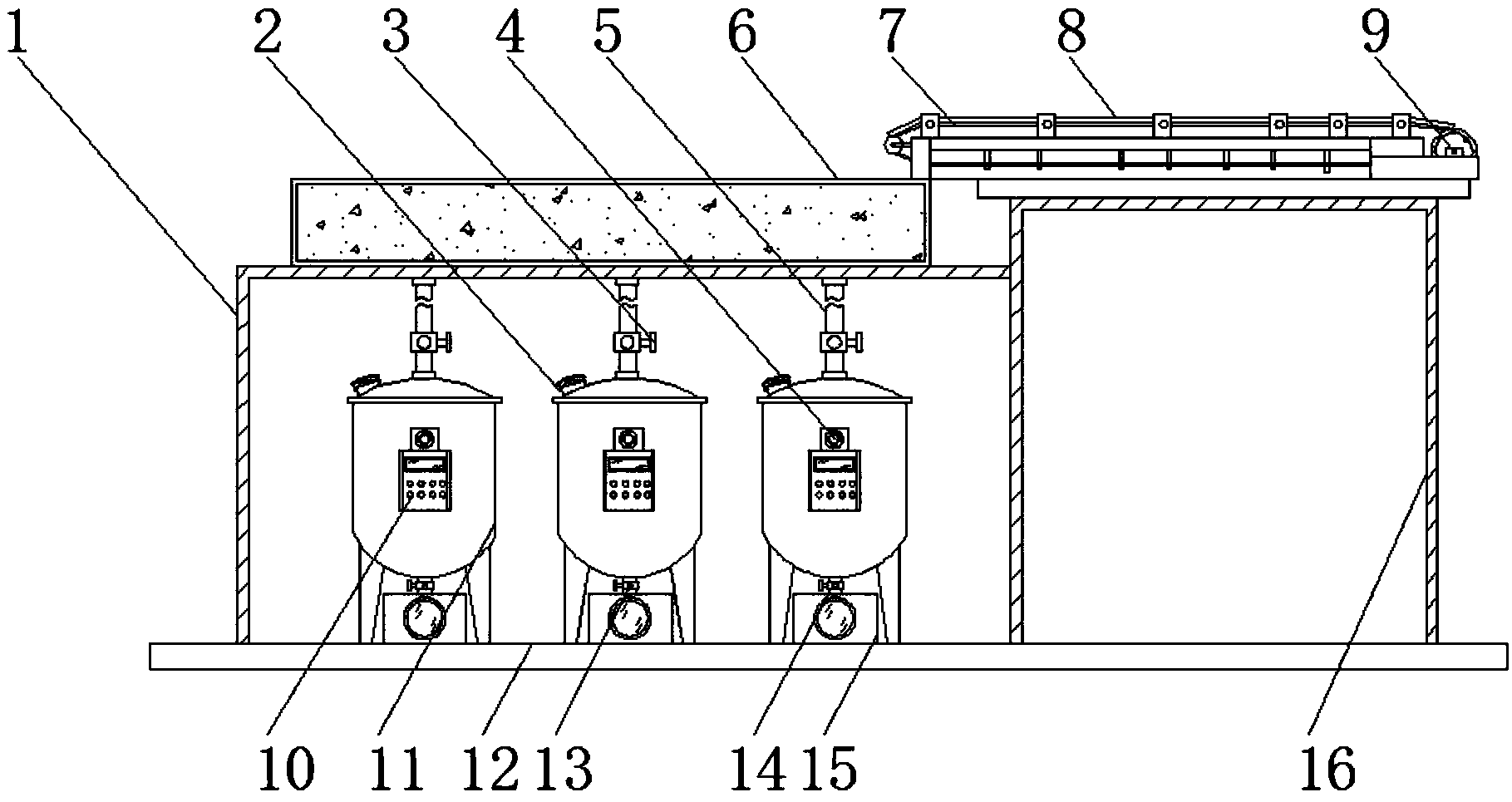

1.一种智能污泥烘干装置，包括烘干室(11)、底板(12)和储料箱(15)，其特征在于：所述底板(12)顶部的一端安装有第一架体(1)，且第一架体(1)的内部通过支架均匀安装有烘干室(11)，所述底板(12)的顶端均匀安装有储料箱(15)，所述烘干室(11)的底端均通过出料管(14)与储料箱(15)的顶端连接，所述出料管(14)的一侧均安装有第二电磁控制阀(13)，所述烘干室(11)的顶端均安装有智能盖(22)，且智能盖(22)内部的中间位置处均安装有无线信号收发模块(21)，所述智能盖(22)顶部的一端均安装有排气管(2)，所述排气管(2)的一侧均安装有排气阀(17)，所述第一架体(1)的顶端安装有料槽(6)，且料槽(6)的底端均通过进料管(5)与智能盖(22)的顶端连接，所述进料管(5)的一侧均安装有第一电磁控制阀(3)，所述烘干室(11)内部一侧的顶端上均安装有温度传感器(18)，所述烘干室(11)内部另一侧的顶端上均安装有湿度传感器(23)，所述烘干室(11)的内侧壁上均安装有加热块(19)，所述烘干室(11)底部靠近储料箱(15)的顶端均安装有压力传感器(20)，所述烘干室(11)的一侧均安装有控制面板(10)，且控制面板(10)上方的烘干室(11)上均安装有GPS跟踪器(4)，所述底板(12)顶部的另一端安装有第二架体(16)，且第二架体(16)的顶端通过支撑座安装有传送带(7)，所述传送带(7)上安装有传送履带(8)，且传送履带(8)的一端延伸至料槽(6)的上方，所述传送带(7)的顶端安装有电机(9)，且电机(9)的输出端通过转轴与传送带(7)连接，所述温度传感器(18)、压力传感器(20)和湿度传感器(23)的输出端均与控制面板(10)的输入端电连接，且控制面板(10)的输出端分别与第一电磁控制阀(3)和第二电磁控制阀(13)的输入端电连接，所述GPS跟踪器(4)的输出端通过导线与无线信号收发模块(21)的输入端电性连接，且无线信号收发模块(21)的输出端均与控制面板(10)的输入端电连接。
2.根据权利要求1所述的一种智能污泥烘干装置，其特征在于：所述储料箱(15)的一侧均安装有观察窗。
3.根据权利要求1所述的一种智能污泥烘干装置，其特征在于：所述排气管(2)的内部均设置有过滤网。
4.根据权利要求1所述的一种智能污泥烘干装置，其特征在于：所述智能盖(22)与烘干室(11)的连接处设置有密封圈。
5.根据权利要求1所述的一种智能污泥烘干装置，其特征在于：所述传送履带(8)的两侧均设置有挡板。
说明书
一种智能污泥烘干装置
技术领域
本实用新型涉及污泥处理设备技术领域，具体为一种智能污泥烘干装置。
背景技术
近年来，随着社会的发展，人们生活水平的不断提高，在国家节能减排和积极的财政政策作用下，城镇污水处理得到迅速发展，但是城镇污水处理过程产生的大量污泥还未普遍得到有效处理处置，这些污泥含有病原体、重金属和持久性有机物等有毒有害物质，未经有效处理处置，极易对地下水、土壤等造成二次污染，直接威胁环境安全和公众健康，污泥焚烧是一种减量化、稳定化、无害化的处理方法，这种方法可将污泥中水分和有机质完全去除，并杀灭病原体，污泥焚烧前需经过脱水和加温干燥处理，因此焚烧前的污泥处理至关重要，然而现有的烘干装置结构简单，无法实现自动上料和卸料，极大地降低了工作效率，对于烘干室内部污泥的容量也没有妥善解决，需要人工观察，浪费劳动力，而且也无法对装置进行远程定位监控。
实用新型内容
本实用新型的目的在于提供一种智能污泥烘干装置，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种智能污泥烘干装置，包括烘干室、底板和储料箱，所述底板顶部的一端安装有第一架体，且第一架体的内部通过支架均匀安装有烘干室，所述底板的顶端均匀安装有储料箱，所述烘干室的底端均通过出料管与储料箱的顶端连接，所述出料管的一侧均安装有第二电磁控制阀，所述烘干室的顶端均安装有智能盖，且智能盖内部的中间位置处均安装有无线信号收发模块，所述智能盖顶部的一端均安装有排气管，所述排气管的一侧均安装有排气阀，所述第一架体的顶端安装有料槽，且料槽的底端均通过进料管与智能盖的顶端连接，所述进料管的一侧均安装有第一电磁控制阀，所述烘干室内部一侧的顶端上均安装有温度传感器，所述烘干室内部另一侧的顶端上均安装有湿度传感器，所述烘干室的内侧壁上均安装有加热块，所述烘干室底部靠近储料箱的顶端均安装有压力传感器，所述烘干室的一侧均安装有控制面板，且控制面板上方的烘干室上均安装有GPS跟踪器，所述底板顶部的另一端安装有第二架体，且第二架体的顶端通过支撑座安装有传送带，所述传送带上安装有传送履带，且传送履带的一端延伸至料槽的上方，所述传送带的顶端安装有电机，且电机的输出端通过转轴与传送带连接，所述温度传感器、压力传感器和湿度传感器的输出端均与控制面板的输入端电连接，且控制面板的输出端分别与第一电磁控制阀和第二电磁控制阀的输入端电连接，所述GPS跟踪器的输出端通过导线与无线信号收发模块的输入端电性连接，且无线信号收发模块的输出端均与控制面板的输入端电连接。
优选的，所述储料箱的一侧均安装有观察窗。
优选的，所述排气管的内部均设置有过滤网。
优选的，所述智能盖与烘干室的连接处设置有密封圈。
优选的，所述传送履带的两侧均设置有挡板。
与现有技术相比，本实用新型的有益效果是：该智能污泥烘干装置通过设置有压力传感器、第一电磁控制阀和控制面板，便于对烘干室内部的污泥定量，当达到足够容量时，压力传感器将信号传给控制面板，第一电磁阀关闭，停止输料工作，装置通过在烘干室的顶端安装有智能盖，方便对装置进行检修，装置通过安装有温度传感器、湿度传感器、控制面板和第二电磁控制阀，便于对烘干室的内部进行控温，当湿度传感器检测装置内部不含水分时，控制面板控制第二电磁控制阀打开，自动卸料，安全性高，装置通过安装有GPS跟踪器和无线信号收发模块，便于对装置远程监控定位，及时诊断，同时，装置通过安装有传送带和电机，便于对污泥进行自动送料，提高工作效率。
