申请日2018.02.02
公开(公告)日2018.12.21
IPC分类号C02F11/12
摘要
本实用新型公开了一种节能型简易污泥烘干设备，包括设备本体、电加热层、烘干室、树脂密封盖和转轴，所述设备本体的内部设有烘干室，烘干室的内壁上玻璃棉保温层，玻璃棉保温层的内侧设有电加热层，所述设备本体的顶部安装有树脂密封盖，所述树脂密封盖顶部的中间位置处通过轴承竖直安装有转轴，所述转轴底端的两侧均匀安装有搅拌杆，转轴的底端通过减速轴承安装有固定框架，所述固定框架两侧和底端的外壁上均固定有刮板。本实用新型通过在烘干室的内部设置加热层，通过电加热丝对污泥进行烘干，同时通过在烘干室的内壁上设置玻璃棉保温层，在设备的顶部安装树脂密封盖，提高了设备的保温性，减少了热量的损失，节约了能源。
权利要求书

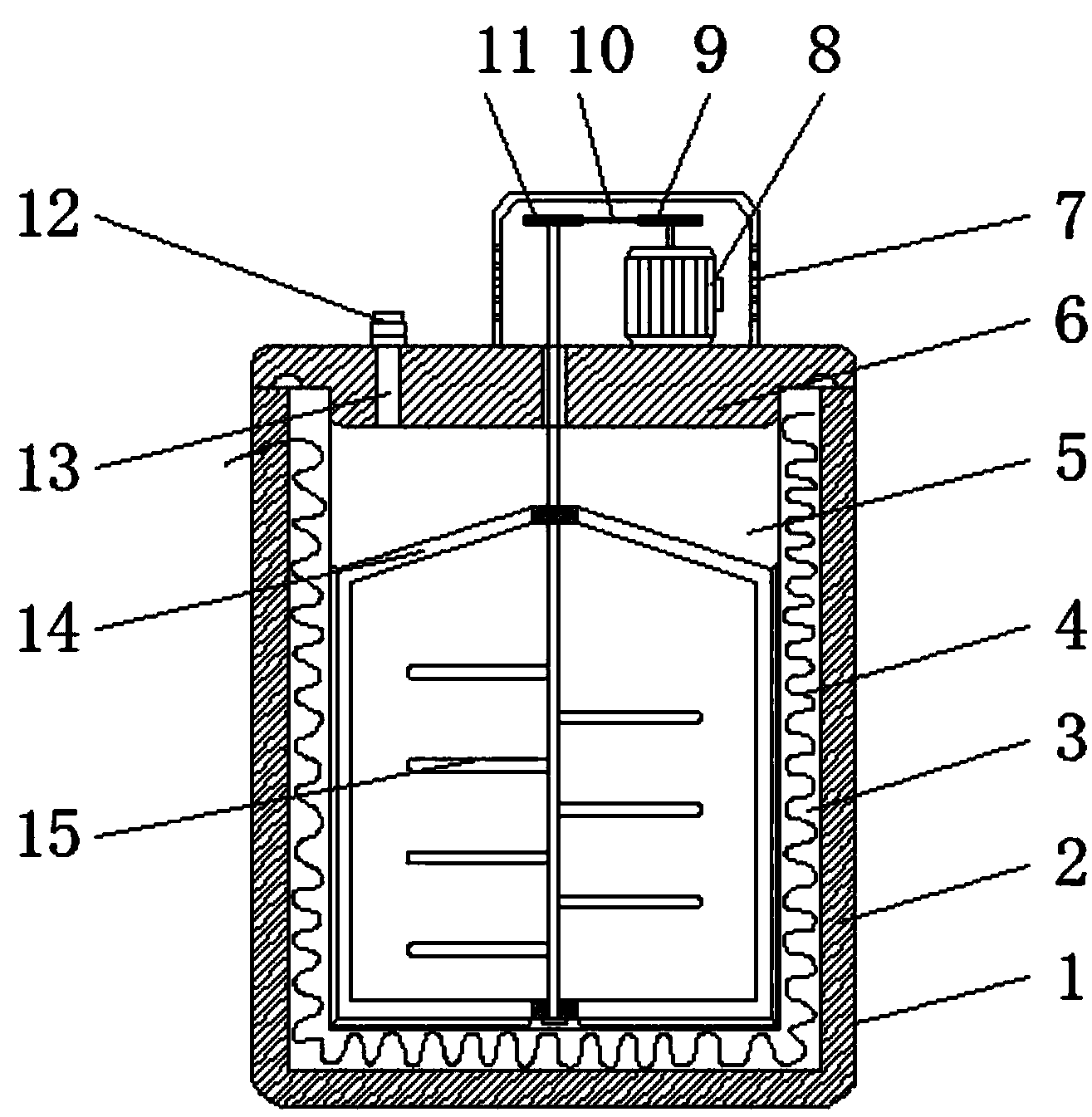

1.一种节能型简易污泥烘干设备，包括设备本体(1)、电加热层(3)、烘干室(5)、树脂密封盖(6)和转轴(18)，其特征在于：所述设备本体(1)的内部设有烘干室(5)，烘干室(5)的内壁上玻璃棉保温层(2)，玻璃棉保温层(2)的内侧设有电加热层(3)，且电加热层(3)的内部均匀安装有电加热丝(4)，所述设备本体(1)的顶部安装有树脂密封盖(6)，且树脂密封盖(6)的一侧设有排气孔(13)，所述排气孔(13)的底端与烘干室(5)连通，排气孔(13)的顶端安装有排气阀(12)，所述树脂密封盖(6)顶部的中间位置处通过轴承竖直安装有转轴(18)，且转轴(18)的底端延伸至烘干室(5)的内部，转轴(18)的顶端延伸至树脂密封盖(6)的上方并安装有从动轮(11)，所述转轴(18)底端的两侧均匀安装有搅拌杆(15)，转轴(18)的底端通过减速轴承(17)有固定框架(14)，且搅拌杆(15)位于固定框架(14)内侧的转轴(18)上，所述固定框架(14)两侧和底端的外壁上均固定有刮板(16)，且刮板(16)与电加热层(3)的内壁之间设有缝隙，所述树脂密封盖(6)的顶部安装有驱动电机(8)，且驱动电机(8)的输出端安装有主动轮(9)，主动轮(9)通过皮带(10)与从动轮(11)连接。
2.根据权利要求1所述的一种节能型简易污泥烘干设备，其特征在于：所述树脂密封盖(6)底部的边缘处与设备本体(1)顶部的边缘处之间安装有密封圈。
3.根据权利要求1所述的一种节能型简易污泥烘干设备，其特征在于：所述树脂密封盖(6)的底部设有密封塞，且密封塞的直径等于烘干室(5)的直径。
4.根据权利要求1所述的一种节能型简易污泥烘干设备，其特征在于：所述驱动电机(8)外侧的树脂密封盖(6)上表面固定有不锈钢保护罩(7)，且不锈钢保护罩(7)的侧壁上设有散热孔。
5.根据权利要求1所述的一种节能型简易污泥烘干设备，其特征在于：所述转轴(18)底端两侧的搅拌杆(15)相互交错。
说明书
一种节能型简易污泥烘干设备
技术领域
本实用新型涉及污泥处理设备技术领域，具体为一种节能型简易污泥烘干设备。
背景技术
目前污水处理后产生的污泥多以填埋的方式进行处理，但是这种处理方式占用了大量的土地资源，同时极易造成二次污染，而且当遇到地质灾害时，由于地质强度不够会造成极大的危害。于是目前市场上出现的污泥烘干装置，但是现有的污泥烘干装置不仅结构复杂，成本高，而且能耗较大。
实用新型内容
本实用新型的目的在于提供一种节能型简易污泥烘干设备，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种节能型简易污泥烘干设备，包括设备本体、电加热层、烘干室、树脂密封盖和转轴，所述设备本体的内部设有烘干室，烘干室的内壁上玻璃棉保温层，玻璃棉保温层的内侧设有电加热层，且电加热层的内部均匀安装有电加热丝，所述设备本体的顶部安装有树脂密封盖，且树脂密封盖的一侧设有排气孔，所述排气孔的底端与烘干室连通，排气孔的顶端安装有排气阀，所述树脂密封盖顶部的中间位置处通过轴承竖直安装有转轴，且转轴的底端延伸至烘干室的内部，转轴的顶端延伸至树脂密封盖的上方并安装有从动轮，所述转轴底端的两侧均匀安装有搅拌杆，转轴的底端通过减速轴承安装有固定框架，且搅拌杆位于固定框架内侧的转轴上，所述固定框架两侧和底端的外壁上均固定有刮板，且刮板与电加热层的内壁之间设有缝隙，所述树脂密封盖的顶部安装有驱动电机，且驱动电机的输出端安装有主动轮，主动轮通过皮带与从动轮连接。
优选的，所述树脂密封盖底部的边缘处与设备本体顶部的边缘处之间安装有密封圈。
优选的，所述树脂密封盖的底部设有密封塞，且密封塞的直径等于烘干室的直径。
优选的，所述驱动电机外侧的树脂密封盖上表面固定有不锈钢保护罩，且不锈钢保护罩的侧壁上设有散热孔。
优选的，所述转轴底端两侧的搅拌杆相互交错。
与现有技术相比，本实用新型的有益效果是：通过在烘干室的内部设置加热层，通过电加热丝对污泥进行烘干，同时通过在烘干室的内壁上设置玻璃棉保温层，在设备的顶部安装树脂密封盖，提高了设备的保温性，减少了热量的损失，节约了能源，通过在设备的内部安装有搅拌装置，可在污泥加热的过程中进行搅拌，使污泥受热均匀，提高了污泥的烘干效率，节约了能源，并且在转轴上通过减速轴承安装固定框架，固定框架的外侧固定刮板，可对烘干室内壁上的污泥进行刮除，避免污泥粘附在烘干室内壁上，便于设备的清洗，使用方便，实用性强。
