申请日2018.05.31
公开(公告)日2018.10.26
IPC分类号C02F3/34
摘要
本发明公开了一种利用堆肥加热污水的生物吸附塔，包括立式塔体、进水口、出水口、网状格栅、填料层、微生物膜、堆肥供热装置，所述立式塔体的内部设有一空腔，所述进水口设置于所述立式塔体的下段并和空腔连通，所述出水口设置于所述立式塔体的上段并和空腔连通，所述网状格栅设置于所述立式塔体的空腔内，所述填料层为填充于所述网状栅格之间的生物填料，所述微生物膜包覆在所述生物填料表面，所述堆肥供热装置的输出端和进水口相连，用于加热进入所述立式塔体的污水以提高微生物膜的活性，这样本技术方案中的立式塔体通过堆肥供热装置加热进入立式塔体的污水，污水的温度升高，微生物膜的活性增加，提高了污水处理效率。
翻译权利要求书

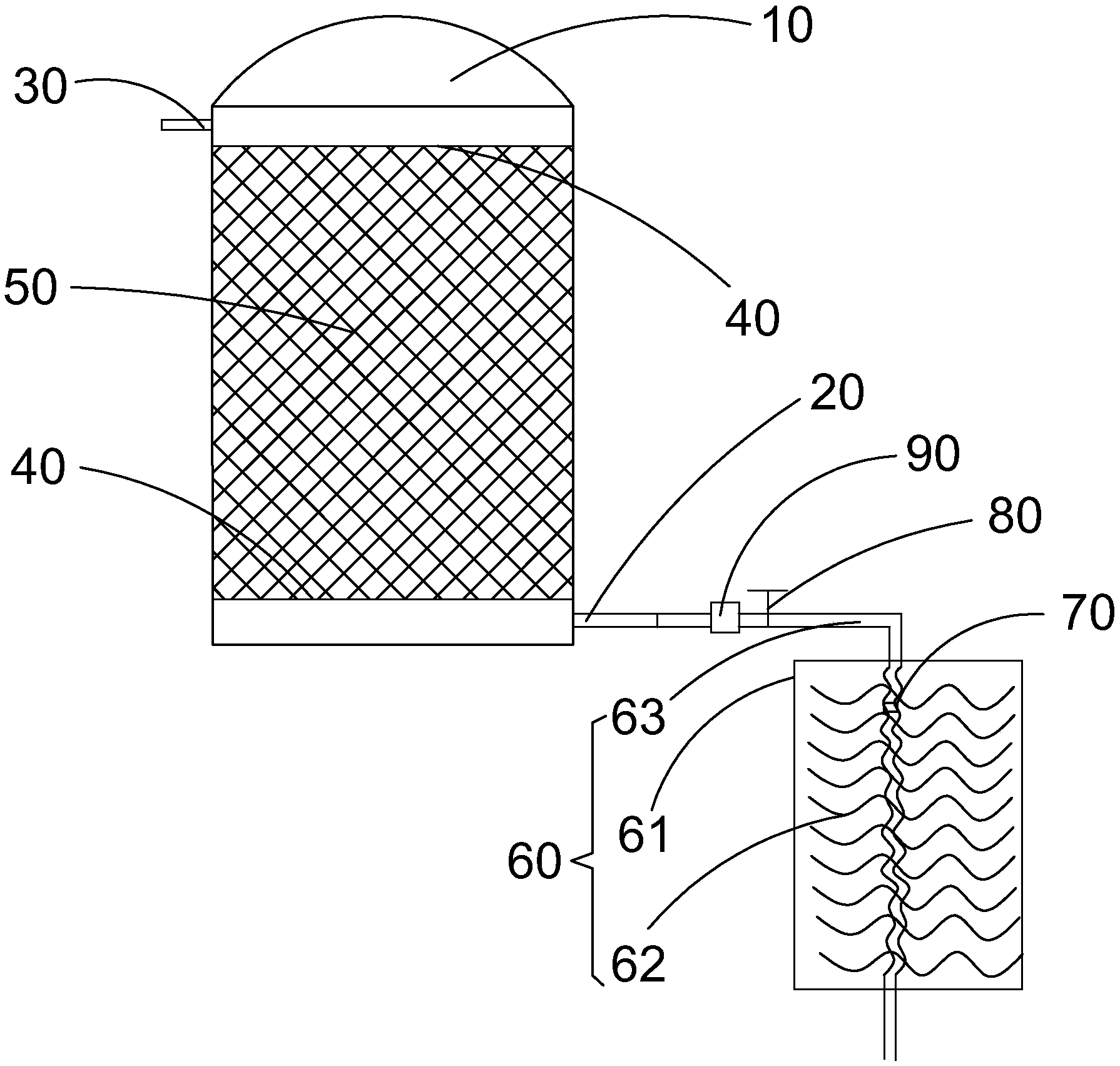

1.一种利用堆肥加热污水的生物吸附塔，其特征在于，包括：
立式塔体，所述立式塔体的内部设有一空腔;
进水口，所述进水口设置于所述立式塔体的下段并和空腔连通;
出水口，所述出水口设置于所述立式塔体的上段并和空腔连通;
网状格栅，所述网状格栅设置于所述立式塔体的空腔内;
填料层，所述填料层为填充于所述网状栅格之间的生物填料;
微生物膜，所述微生物膜包覆在所述生物填料表面;
堆肥供热装置，所述堆肥供热装置的输出端和进水口相连，用于加热进入所述立式塔体的污水以提高微生物膜的活性。
2.根据权利要求1所述的一种利用堆肥加热污水的生物吸附塔，其特征在于：所述堆肥供热装置包括一密闭反应室，所述密闭反应室内容装有堆肥层，所述堆肥层内预埋有一个以上的供热水管，所述供热水管两端贯穿所述密闭反应室，且所述供热水管的的输出端与进水口连接，输入端和排放污水的水源连接。
3.根据权利要求2所述的一种利用堆肥加热污水的生物吸附塔，其特征在于：所述填料层的生物填料具有孔网结构，所述生物填料的表面及孔隙中有微生物膜包裹。
4.根据权利要求3所述的一种利用堆肥加热污水的生物吸附塔，其特征在于：所述生物填料为作物秸秆或木屑。
5.根据权利要求4所述的一种利用堆肥加热污水的生物吸附塔，其特征在于：所述供热水管的外形呈螺旋状。
6.根据权利要求5所述的一种利用堆肥加热污水的生物吸附塔，其特征在于：所述立式塔体的空腔内部设有多个网状格栅，构成具有多层填料层的塔体结构。
7.根据权利要求6所述的一种利用堆肥加热污水的生物吸附塔，其特征在于：所述密闭反应室内的供热水管上设置有温度反馈装置，所述温度反馈装置预留有设定值，所述密闭反应室外的供热水管上设置有调节阀，所述温度反馈装置与所述调节阀电性相连。
8.根据权利要求7所述的一种利用堆肥加热污水的生物吸附塔，其特征在于：所述密闭反应室外的供热水管上还设置有一流量计。
说明书
一种利用堆肥加热污水的生物吸附塔
技术领域
本发明属于人工湿地污水处理领域，尤其是涉及一种利用堆肥加热污水的生物吸附塔。
背景技术
众所周知，堆肥是一种有机肥料，所含营养物质比较丰富，且肥效长而稳定，同时有利于促进土壤固粒结构的形成，能增加土壤保水、保温、透气、保肥的能力，而且与化肥混合使用又可弥补化肥所含养分单一，长期单一使用化肥使土壤板结，保水、保肥性能减退的缺陷，但是堆肥是利用各种植物残体(作物秸杆、杂草、树叶、泥炭、垃圾以及其它废弃物等)为主要原料，混合人畜粪尿经堆制腐解而成的有机肥料，在生成肥料的过程中会产生许多热量，而这些热量一直以来都被忽视，得不到有效地利用。
在生产生活中会产生大量的污水，将污水作为水源，经过处理后变成工作、生活杂用水，该项技术称为“中水回用”技术，在中水回用系统中，通常采用微生物生化处理废水工艺对污水进行处理，其一般含有预处理、厌氧处理、氧化处理、沉淀处理、吸附过滤处理五个步骤，在预处理阶段，现在一般都是采用在沉淀池中设置粗、细栅格进行物理清除的方式来去除污水中的固体杂质，这种方式虽然处理效果好，但是其占地面积大，一次性投资大，而且运行费用较高，只适合于大型的污水处理厂，一般的小型污水处理系统采用上述技术方案并不划算。
冬季的时候，气温低，水温也低，微生物的活性差，污水的处理效果也差。
发明内容
为了解决上述问题，本发明的目的在于提供一种利用堆肥加热污水的生物吸附塔,用来解决现有技术中堆肥反应热量被忽视，污水处理装置占地面积大，一次性投资大，而且运行费用较高等问题。
本发明为解决其技术问题而采用的技术方案是：
一种利用堆肥加热污水的生物吸附塔，包括：
立式塔体，所述立式塔体的内部设有一空腔;
进水口，所述进水口设置于所述立式塔体的下段并和空腔连通;
出水口，所述出水口设置于所述立式塔体的上段并和空腔连通;
网状格栅，所述网状格栅设置于所述立式塔体的空腔内;
填料层，所述填料层为填充于所述网状栅格之间的生物填料;
微生物膜，所述微生物膜包覆在所述生物填料表面;
堆肥供热装置，所述堆肥供热装置的输出端和进水口相连，用于加热进入所述立式塔体的污水以提高微生物膜的活性。
优选地，所述堆肥供热装置包括一密闭反应室，所述密闭反应室内容装有堆肥层，所述堆肥层内预埋有一个以上的供热水管，所述供热水管两端贯穿所述密闭反应室，且所述供热水管的的输出端与进水口连接，输入端和排放污水的水源连接。
优选地，所述填料层的生物填料具有孔网结构，所述生物填料的表面及孔隙中有微生物膜包裹。
优选地，所述生物填料为作物秸秆或木屑。
优选地，所述供热水管的外形呈螺旋状。
优选地，所述立式塔体的空腔内部设有多个网状格栅，构成具有多层填料层的塔体结构。
优选地，所述密闭反应室内的供热水管上设置有温度反馈装置，所述温度反馈装置预留有设定值，所述密闭反应室外的供热水管上设置有调节阀，所述温度反馈装置与所述调节阀电性相连。
优选地，：所述密闭反应室外的供热水管上还设置有一流量计。
本发明的有益效果：本发明包括立式塔体、进水口、出水口、网状格栅、填料层、微生物膜、堆肥供热装置，所述立式塔体的内部设有一空腔，所述进水口设置于所述立式塔体的下段并和空腔连通，所述出水口设置于所述立式塔体的上段并和空腔连通，所述网状格栅设置于所述立式塔体的空腔内，所述填料层为填充于所述网状栅格之间的生物填料，所述微生物膜包覆在所述生物填料表面，所述堆肥供热装置的输出端和进水口相连，用于加热进入所述立式塔体的污水以提高微生物膜的活性。这样本技术方案中的立式塔体通过堆肥供热装置加热进入立式塔体的污水，污水的温度升高，微生物膜的活性增加，提高了污水处理效率，堆肥过程中产生的热量被有效地利用，既可满足微生物生化处理工艺的处理需要，同时还具有占地面积小、结构简单、运行成本低廉、不产生二次污染、又可以进行资源回收利用等优点，广泛用于人工湿地系统水质净化技术领域,节能效果好、投资小，应用前景广，极大地增强了生长厂家的市场竞争力。
