申请日2018.03.02
公开(公告)日2018.12.11
IPC分类号C02F9/14
摘要
本实用新型公开了一种新型地埋式污水处理箱，包括箱体，所述箱体的一侧壁设置有进水口，所述储水室的内部底端设置有滤网，所述储水室上表面设置有出料口，所述处理室的内部设置有反应池，所述处理室的一侧设置有操作室，所述操作室的下方设置有清水室，所述清水室的底端一侧壁设置有出水口。本实用新型通过设置有滤网，有利于对固定污物进行初级过滤，提高了污水处理的效率，设置有出气口，有利于增加操作室内的空气流通，增加设备内的安全性，设置有照明灯，有利于工作人员对设备检修工作的进行，增加了设备的便捷性，设置有检测箱，有利于对所处理的水质进行检测，保证设备所处理的水资源达到合格标准。
权利要求书

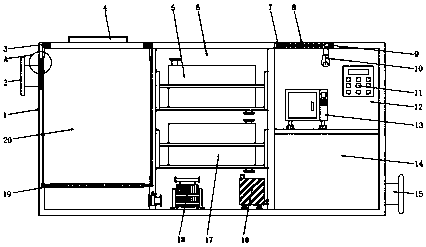

1.一种新型地埋式污水处理箱，包括箱体(1)，其特征在于，所述箱体(1)的一侧壁设置有进水口(2)，所述箱体(1)的内部设置有储水室(20)，所述储水室(20)的内部底端设置有滤网(19)，且储水室(20)顶端内部设置有电机(3)，所述储水室(20)上表面设置有出料口(4)，且储水室(20)的一侧设置有处理室(6)，所述处理室(6)的内部设置有反应池(5)，所述反应池(5)的下方设置有MBR膜生物反应器(17)，所述处理室(6)的底端设置有污水泵(18)，且处理室(6)的底端靠近污水泵(18)的一侧位置处设置有消毒机(16)，所述处理室(6)的一侧设置有操作室(12)，所述操作室(12)的下方设置有清水室(14)，所述清水室(14)的底端一侧壁设置有出水口(15)，所述操作室(12)的后表面设置有控制面板(11)，且操作室(12)的底端设置有检测箱(13)，所述操作室(12)的顶端设置有出气口(8)，所述出气口(8)的内部设置有闭气板(7)，且出气口(8)的一端设置有第一电动液压杆(9)，所述第一电动液压杆(9)的下方设置有照明灯(10)，所述箱体(1)的一侧壁内部设置有第二电动液压杆(21)，所述第二电动液压杆(21)的底端设置有封闭门(22)，所述电机(3)、第一电动液压杆(9)、照明灯(10)、消毒机(16)、污水泵(18)和第二电动液压杆(21)的输入端与控制面板(11)的输出端电性连接。
2.根据权利要求1所述的一种新型地埋式污水处理箱，其特征在于，所述污水泵(18)的外部设置有保护架，且处理室(6)与保护架之间通过螺栓固定连接。
3.根据权利要求1所述的一种新型地埋式污水处理箱，其特征在于，所述滤网(19)的两端均设置有连接块，且电机(3)与连接块之间通过钢缆固定连接。
4.根据权利要求1所述的一种新型地埋式污水处理箱，其特征在于，所述电机(3)的数量设置为两个。
5.根据权利要求1所述的一种新型地埋式污水处理箱，其特征在于，所述反应池(5)外部设置有固定架，MBR膜生物反应器(17)的外部设置有固定连接。
6.根据权利要求1所述的一种新型地埋式污水处理箱，其特征在于，所述处理室(6)与储水室(20)之间设置有隔板，隔板底端设置有连接管，连接管中部设置有电磁阀。
说明书
一种新型地埋式污水处理箱
技术领域
本实用新型涉及污水处理领域，尤其涉及一种新型地埋式污水处理箱。
背景技术
污水处理，为使污水达到排水某一水体或再次使用的水质要求对其进行净化的过程，其中地埋式污水处理设备是一种模块化的高效污水生物处理设备，该设备常用于生活污水处理，但该设备需无法对污水中的固体污物进行过滤分类，且进行日常维修工作时，照明条件差，设备长时间使用时，无法对处理的水进行检测，不能保证水质一直达到合格标准。
实用新型内容
本实用新型的目的是为了解决现有技术中污水中有固体污染物会混入的问题，而提出的一种新型地埋式污水处理箱。
为了实现上述目的，本实用新型采用了如下技术方案：
一种新型地埋式污水处理箱，包括箱体，所述箱体的一侧壁设置有进水口，所述箱体的内部设置有储水室，所述储水室的内部底端设置有滤网，且储水室顶端内部设置有电机，所述储水室上表面设置有出料口，且储水室的一侧设置有处理室，所述处理室的内部设置有反应池，所述反应池的下方设置有MBR膜生物反应器，所述处理室的底端设置有污水泵，且处理室的底端靠近污水泵的一侧位置处设置有消毒机，所述处理室的一侧设置有操作室，所述操作室的下方设置有清水室，所述清水室的底端一侧壁设置有出水口，所述操作室的后表面设置有控制面板，且操作室的底端设置有检测箱，所述操作室的顶端设置有出气口，所述出气口的内部设置有闭气板，且出气口的一端设置有第一电动液压杆，所述第一电动液压杆的下方设置有照明灯，所述箱体的一侧壁内部设置有第二电动液压杆，所述第二电动液压杆的底端设置有封闭门，所述电机、第一电动液压杆、照明灯、消毒机、污水泵和第二电动液压杆的输入端与控制面板的输出端电性连接。
优选的，所述污水泵的外部设置有保护架，且处理室与保护架之间通过螺栓固定连接。
优选的，所述滤网的两端均设置有连接块，且电机与连接块之间通过钢缆固定连接。
优选的，所述电机的数量设置为两个。
优选的，所述反应池外部设置有固定架，MBR膜生物反应器的外部设置有固定连接。
优选的，所述处理室与储水室之间设置有隔板，隔板底端设置有连接管，连接管中部设置有电磁阀。
与现有技术相比，本实用新型提供了一种新型地埋式污水处理箱，具备以下有益效果：
1、该新型地埋式污水处理箱，通过设置有滤网，有利于对固定污物进行初级过滤，提高了污水处理的效率。
2、该新型地埋式污水处理箱，通过设置有出气口，有利于增加操作室内的空气流通，增加设备内的安全性。
3、该新型地埋式污水处理箱，通过设置有照明灯，有利于工作人员对设备检修工作的进行，增加了设备的便捷性。
4、该新型地埋式污水处理箱，通过设置有检测箱，有利于对所处理的水质进行检测，保证设备所处理的水资源达到合格标准。
