申请日2018.03.02
公开(公告)日2018.11.27
IPC分类号B01D21/06; B01D21/20
摘要
本实用新型公开了一种污水处理用刮泥机,包括支撑板、驱动电机、转动轴、刮板、支撑臂、滑动板、限位挡环、伸长板、转动电机和螺纹杆,所述支撑板的顶部固定有驱动电机,所述驱动电机的输出轴固定有转动轴,所述转动轴穿过支撑板与刮板的顶部连接,且转动轴的顶部通过轴承与支撑板转动连接,所述支撑板的两端对称设有滑槽,所述支撑臂靠近支撑板的一端固定有与滑槽相配的滑动板,所述滑动板滑动连接在滑槽内,所述支撑板位于滑槽的端部固定有限位挡环,所述支撑臂的直径与限位挡环的内圈直径相等,且支撑臂与限位挡环滑动连接,此污水处理用刮泥机,通过弹簧和导杆可以适合不同深度的污水处理池,增加适用范围。
权利要求书

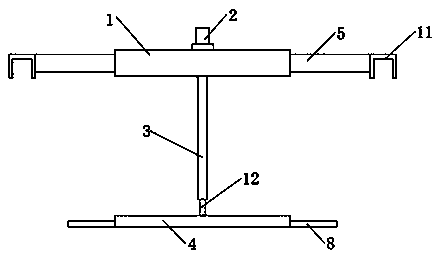

1.一种污水处理用刮泥机,包括支撑板(1)、驱动电机(2)、转动轴(3)、刮板(4)、支撑臂(5)、滑动板(6)、限位挡环(7)、伸长板(8)、转动电机(9)和螺纹杆(10),其特征在于:所述支撑板(1)的顶部固定有驱动电机(2),所述驱动电机(2)的输出轴固定有转动轴(3),所述转动轴(3)穿过支撑板(1)与刮板(4)的顶部连接,且转动轴(3)的顶部通过轴承与支撑板(1)转动连接,所述支撑板(1)的两端对称设有滑槽,所述支撑臂(5)靠近支撑板(1)的一端固定有与滑槽相配的滑动板(6),所述滑动板(6)滑动连接在滑槽内,所述支撑板(1)位于滑槽的端部固定有限位挡环(7),所述支撑臂(5)的直径与限位挡环(7)的内圈直径相等,且支撑臂(5)与限位挡环(7)滑动连接,所述刮板(4)的两端对称设有导槽,且伸长板(8)滑动连接在导槽内,所述刮板(4)的内部固定有转动电机(9),所述转动电机(9)的输出轴固定有螺纹杆(10),所述伸长板(8)的侧边设有与螺纹杆(10)相配合的螺纹孔,所述螺纹杆(10)通过螺纹与伸长板(8)连接。
2.根据权利要求1所述的一种污水处理用刮泥机,其特征在于:所述支撑臂(5)远离支撑板(1)的一端固定有卡板(11),且卡板(11)的底部设有卡槽。
3.根据权利要求1所述的一种污水处理用刮泥机,其特征在于:所述刮板(4)的顶部固定有导杆(12),且导杆(12)为方形,所述转动轴(3)的底部设有与导杆(12)相配合的凹槽,且导杆(12)滑动连接在凹槽内,所述导杆(12)的顶部固定有弹簧(13),且弹簧(13)的顶部与凹槽顶部固定连接。
4.根据权利要求1所述的一种污水处理用刮泥机,其特征在于:所述伸长板(8)的底部与刮板(4)的底部平齐。
说明书
一种污水处理用刮泥机
技术领域
本实用新型涉及污水处理技术领域,具体为一种污水处理用刮泥机。
背景技术
污水处理是为使污水达到排水某一水体或再次使用的水质要求对其进行净化的过程。污水处理被广泛应用于建筑、农业、交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域。
现有的污水处理用刮泥机都是固定尺寸的,从而智能对同一种尺寸的污水池进行清理,为此,我们提出一种污水处理用刮泥机。
实用新型内容
本实用新型的目的在于提供一种污水处理用刮泥机,以解决上述背景技术中提出的问题。
为实现上述目的,本实用新型提供如下技术方案:一种污水处理用刮泥机,包括支撑板、驱动电机、转动轴、刮板、支撑臂、滑动板、限位挡环、伸长板、转动电机和螺纹杆,所述支撑板的顶部固定有驱动电机,所述驱动电机的输出轴固定有转动轴,所述转动轴穿过支撑板与刮板的顶部连接,且转动轴的顶部通过轴承与支撑板转动连接,所述支撑板的两端对称设有滑槽,所述支撑臂靠近支撑板的一端固定有与滑槽相配的滑动板,所述滑动板滑动连接在滑槽内,所述支撑板位于滑槽的端部固定有限位挡环,所述支撑臂的直径与限位挡环的内圈直径相等,且支撑臂与限位挡环滑动连接,所述刮板的两端对称设有导槽,且伸长板滑动连接在导槽内,所述刮板的内部固定有转动电机,所述转动电机的输出轴固定有螺纹杆,所述伸长板的侧边设有与螺纹杆相配合的螺纹孔,所述螺纹杆通过螺纹与伸长板连接。
优选的,所述支撑臂远离支撑板的一端固定有卡板,且卡板的底部设有卡槽。
优选的,所述刮板的顶部固定有导杆,且导杆为方形,所述转动轴的底部设有与导杆相配合的凹槽,且导杆滑动连接在凹槽内,所述导杆的顶部固定有弹簧,且弹簧的顶部与凹槽顶部固定连接。
优选的,所述伸长板的底部与刮板的底部平齐。
与现有技术相比,本实用新型的有益效果是:
1、本实用新型通过支撑臂可以把两端的卡板固定在处理池的边缘处,从而可以便于进度固定,然后根据需要使转动电机进行转动,从而带动螺纹杆转动,使伸长板进行移动,从而调节到适合处理尺寸的长度,通过驱动电机的转动可以带动转动轴转动,从而使刮板和伸长板进行转动,便于进行清理。
2、本实用新型通过弹簧和导杆可以适合不同深度的污水处理池,增加适用范围。
