申请日2018.04.25
公开(公告)日2018.09.21
IPC分类号B01D36/04; B01D29/03; B01D29/64; B01D29/94
摘要
本发明公开了一种多重污水处理设备，包括沉淀箱，所述沉淀箱的两侧内壁上焊接有同一个过滤板，所述过滤板上开设有通孔，所述通孔的一侧内壁上焊接有铰链，所述铰链铰接有活动板，所述活动板远离铰链的一侧焊接有固定块，所述固定块上开设有固定槽，所述固定块的两侧均焊接有连接块，两个连接块上均开设有滑动槽，两个滑动槽内均滑动安装有滑动板，两个滑动板相互靠近的一侧均焊接有第一弹簧的一端，两个第一弹簧的另一端分别焊接在两个滑动槽相互靠近的一侧内壁上，两个滑动板相互远离的一侧均焊接有滑动块，所述过滤板的底部开设有凹槽。本发明便于清理过滤板上的杂质，提高过滤效率，结构简单，使用方便。
权利要求书

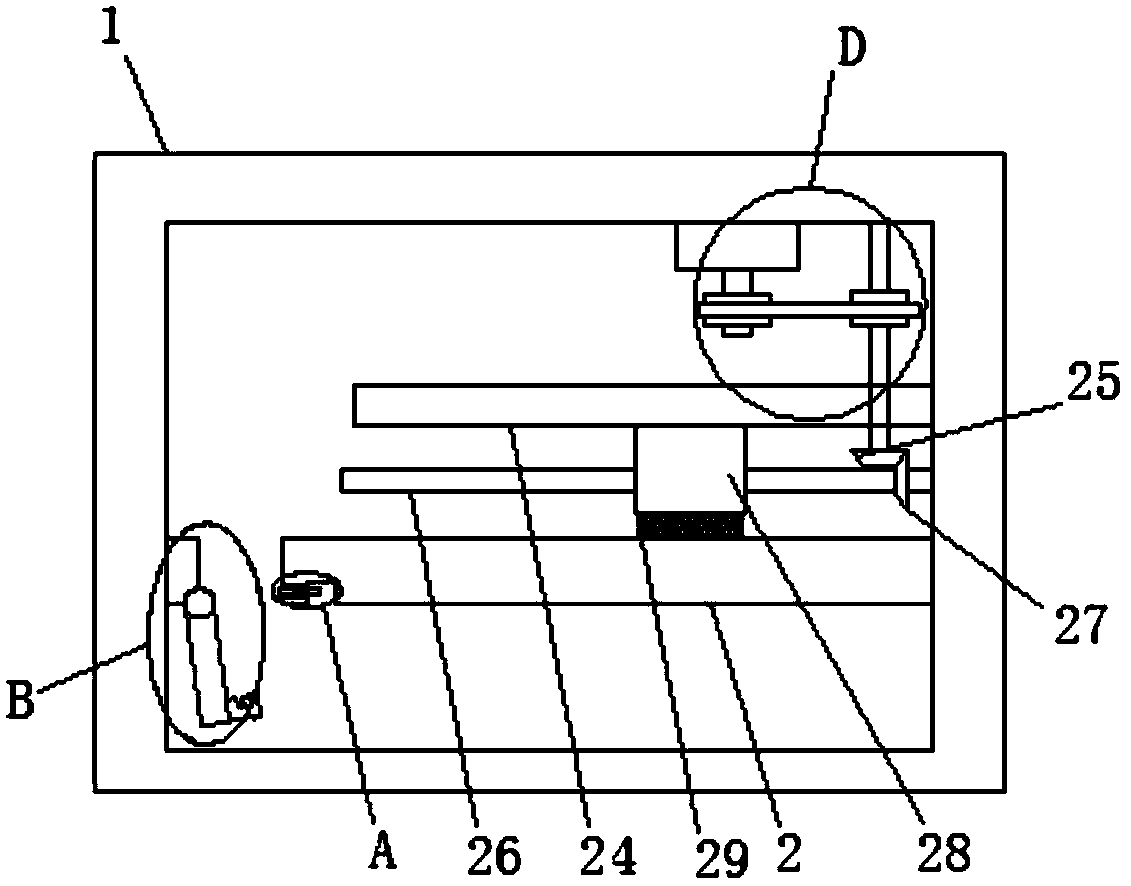

1.一种多重污水处理设备，包括沉淀箱(1)，其特征在于，所述沉淀箱(1)的两侧内壁上焊接有同一个过滤板(2)，所述过滤板(2)上开设有通孔(3)，所述通孔(3)的一侧内壁上焊接有铰链(4)，所述铰链(4)铰接有活动板(5)，所述活动板(5)远离铰链(4)的一侧焊接有固定块(6)，所述固定块(6)上开设有固定槽(7);
所述固定块(6)的两侧均焊接有连接块(8)，两个连接块(8)上均开设有滑动槽(9)，两个滑动槽(9)内均滑动安装有滑动板(10)，两个滑动板(10)相互靠近的一侧均焊接有第一弹簧(11)的一端，两个第一弹簧(11)的另一端分别焊接在两个滑动槽(9)相互靠近的一侧内壁上，两个滑动板(10)相互远离的一侧均焊接有滑动块(12)，所述过滤板(2)的底部开设有凹槽(13)，凹槽(13)与连接块(8)相适配，所述凹槽(13)的两侧内壁上均开设有滑槽(14)，两个滑槽(14)分别与两个滑动块(12)相适配，所述过滤板(2)上开设有放置腔(15)，所述放置腔(15)内滑动安装有滑动杆(16)，滑动杆(16)远离通孔(3)的一端延伸至凹槽(13)内，并与固定槽(7)相适配，所述放置腔(15)内滑动安装有套设在滑动杆(16)上的滑板(17)，所述滑板(17)远离通孔(3)的一侧焊接有第二弹簧(18)的一端，第二弹簧(18)的另一端焊接在放置腔(15)靠近凹槽(13)的一侧内壁上，所述沉淀箱(1)的顶侧内壁上固定安装有电机(19)，所述电机(19)的输出轴上焊接有第一链轮(20)，第一链轮(20)上啮合有链条(21)。
2.根据权利要求1所述的一种多重污水处理设备，其特征在于，所述沉淀箱(1)的顶侧内壁上转动安装有转动杆(22)，转动杆(22)上焊接有第二链轮(23)，第二链轮(23)通过链条(21)与第一链轮(20)传动连接，沉淀箱(1)远离通孔(3)的一侧内壁上焊接有固定板(24)，转动杆(22)转动安装在固定板(24)上，并延伸至固定板(24)外，转动杆(22)延伸至固定板(24)外的一端焊接有第一锥形齿轮(25)，沉淀箱(1)的一侧内壁上转动安装有丝杆(26)，丝杆(26)位于固定板(24)的下方，丝杆(26)上焊接有第二锥形齿轮(27)，第二锥形齿轮(27)与第一锥形齿轮(25)相啮合，丝杆(26)上螺纹连接有螺纹块(28)，螺纹块(28)滑动安装在固定板(24)的底部，螺纹块(28)的底部固定安装有毛刷(29)，毛刷(29)与过滤板(2)相适配。
3.根据权利要求1所述的一种多重污水处理设备，其特征在于，所述放置腔(15)的顶侧内壁和底侧内壁上均焊接有第一滑轨，滑板(17)的两侧均焊接有第一滑块，两个第一滑块分别滑动安装在两个第一滑轨上。
4.根据权利要求1所述的一种多重污水处理设备，其特征在于，所述通孔(3)靠近放置腔(15)的一侧内壁上开设有滑孔，滑孔与放置腔(15)相连通，滑动杆(16)滑动安装在滑孔内，并延伸至通孔(3)内。
5.根据权利要求1所述的一种多重污水处理设备，其特征在于，所述凹槽(13)靠近放置腔(15)的一侧内壁上开设有活动孔，活动孔与放置腔(15)相连通，滑动杆(16)滑动安装在活动孔内。
6.根据权利要求1所述的一种多重污水处理设备，其特征在于，所述沉淀箱(1)的顶侧内壁上开设有转动槽，转动槽内固定安装有第一轴承，第一轴承套设在转动杆(22)上。
7.根据权利要求2所述的一种多重污水处理设备，其特征在于，所述固定板(24)上开设有转动孔，转动杆(22)转动安装在转动孔内，沉淀箱(1)远离通孔(3)的一侧内壁上开设有圆槽，圆槽内固定安装有第二轴承，第二轴承套设在丝杆(26)上。
8.根据权利要求2所述的一种多重污水处理设备，其特征在于，所述螺纹块(28)上开设有螺纹孔，螺纹孔内设有内螺纹，丝杆(26)上设有外螺纹，内螺纹与外螺纹相适配。
9.根据权利要求2所述的一种多重污水处理设备，其特征在于，所述固定板(24)的底部焊接有第二滑轨，螺纹块(28)的顶部焊接有第二滑块，第二滑块滑动安装在第二滑轨上。
10.根据权利要求1所述的一种多重污水处理设备，其特征在于，所述沉淀箱(1)的底侧内壁上固定安装有收集箱，收集箱位于通孔(3)的正下方。
说明书
一种多重污水处理设备
技术领域
本发明涉及污水处理技术领域，尤其涉及一种多重污水处理设备。
背景技术
污水处理(sewage treatment,wastewater treatment)：为使污水达到排水某一水体或再次使用的水质要求对其进行净化的过程。污水处理被广泛应用于建筑、农业、交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域，也越来越多地走进寻常百姓的日常生活。申请号为201720496027.3的发明公开了一种多重污水处理设备，包括本体外壳、预处理室和过滤室，所述预处理室的顶部设有污水进口和排气管，所述预处理室内顶部固定连接有滤网，所述预处理室的一侧固定连接有絮凝剂管，所述第一收集仓的开口处固定连接有曝气管，所述过滤室与消毒室之间通过挡板相互连通，所述过滤室内部设有至少两层过滤板，所述过滤室与消毒室的底部通过反冲洗水管连通，所述消毒室的一端设有出水口。本发明可以对污水进行多重处理，处理效果好，整个污水处理过程集中进行，减少占地面积，污水处理效率高，而过滤板的反冲洗水重新进入预处理室中进行循环处理，避免了反冲洗水的排放，降低对环境的影响。
上述新型对污水的处理效果好，但是长时间的过滤使得过滤板上会积攒大量的杂质，且不便于清理，影响下次的过滤质量，因此我们提出一种多重污水处理设备来解决上述问题。
发明内容
本发明的目的是为了解决现有技术中存在的缺点，而提出的一种多重污水处理设备。
为了实现上述目的，本发明采用了如下技术方案：
一种多重污水处理设备，包括沉淀箱，所述沉淀箱的两侧内壁上焊接有同一个过滤板，所述过滤板上开设有通孔，所述通孔的一侧内壁上焊接有铰链，所述铰链铰接有活动板，所述活动板远离铰链的一侧焊接有固定块，所述固定块上开设有固定槽;
所述固定块的两侧均焊接有连接块，两个连接块上均开设有滑动槽，两个滑动槽内均滑动安装有滑动板，两个滑动板相互靠近的一侧均焊接有第一弹簧的一端，两个第一弹簧的另一端分别焊接在两个滑动槽相互靠近的一侧内壁上，两个滑动板相互远离的一侧均焊接有滑动块，所述过滤板的底部开设有凹槽，凹槽与连接块相适配，所述凹槽的两侧内壁上均开设有滑槽，两个滑槽分别与两个滑动块相适配，所述过滤板上开设有放置腔，所述放置腔内滑动安装有滑动杆，滑动杆远离通孔的一端延伸至凹槽内，并与固定槽相适配，所述放置腔内滑动安装有套设在滑动杆上的滑板，所述滑板远离通孔的一侧焊接有第二弹簧的一端，第二弹簧的另一端焊接在放置腔靠近凹槽的一侧内壁上，所述沉淀箱的顶侧内壁上固定安装有电机，所述电机的输出轴上焊接有第一链轮，第一链轮上啮合有链条。
优选的，所述沉淀箱的顶侧内壁上转动安装有转动杆，转动杆上焊接有第二链轮，第二链轮通过链条与第一链轮传动连接，沉淀箱远离通孔的一侧内壁上焊接有固定板，转动杆转动安装在固定板上，并延伸至固定板外，转动杆延伸至固定板外的一端焊接有第一锥形齿轮，沉淀箱的一侧内壁上转动安装有丝杆，丝杆位于固定板的下方，丝杆上焊接有第二锥形齿轮，第二锥形齿轮与第一锥形齿轮相啮合，丝杆上螺纹连接有螺纹块，螺纹块滑动安装在固定板的底部，螺纹块的底部固定安装有毛刷，毛刷与过滤板相适配。
优选的，所述放置腔的顶侧内壁和底侧内壁上均焊接有第一滑轨，滑板的两侧均焊接有第一滑块，两个第一滑块分别滑动安装在两个第一滑轨上。
优选的，所述通孔靠近放置腔的一侧内壁上开设有滑孔，滑孔与放置腔相连通，滑动杆滑动安装在滑孔内，并延伸至通孔内。
优选的，所述凹槽靠近放置腔的一侧内壁上开设有活动孔，活动孔与放置腔相连通，滑动杆滑动安装在活动孔内。
优选的，所述沉淀箱的顶侧内壁上开设有转动槽，转动槽内固定安装有第一轴承，第一轴承套设在转动杆上。
优选的，所述固定板上开设有转动孔，转动杆转动安装在转动孔内，沉淀箱远离通孔的一侧内壁上开设有圆槽，圆槽内固定安装有第二轴承，第二轴承套设在丝杆上。
优选的，所述螺纹块上开设有螺纹孔，螺纹孔内设有内螺纹，丝杆上设有外螺纹，内螺纹与外螺纹相适配。
优选的，所述固定板的底部焊接有第二滑轨，螺纹块的顶部焊接有第二滑块，第二滑块滑动安装在第二滑轨上。
优选的，所述沉淀箱的底侧内壁上固定安装有收集箱，收集箱位于通孔的正下方。
与现有技术相比，本发明的有益效果是：
(1)通过铰链、活动板、固定块、固定槽、连接块、滑动槽、滑动板、第一弹簧、滑动块、凹槽、滑槽、放置腔、滑动杆、滑板和第二弹簧的配合，拉动滑动杆，滑动杆带动滑板在放置腔内滑动，滑板拉伸第二弹簧，滑动杆移出固定槽，转动活动板，连接块在凹槽内移动，滑动块挤压滑动板，滑动板挤压第一弹簧，滑动块移出滑槽，连接块移出凹槽;
(2)通过电机、第一链轮、链条、转动杆、第二链轮、第一锥形齿轮、丝杆、第二锥形齿轮、螺纹块和毛刷的配合，电机的输出轴带动第一链轮转动，第一链轮转动带动链条移动，链条移动带动第二链轮转动，第二链轮转动带动转动杆转动，转动杆转动带动第一锥形齿轮转动，第一锥形齿轮转动带动第二锥形齿轮转动，第二锥形齿轮转动带动丝杆转动，丝杆转动带动螺纹块移动，螺纹块带动带动毛刷移动;
本发明便于清理过滤板上的杂质，提高过滤效率，结构简单，使用方便。
