申请日2018.04.25
公开(公告)日2018.10.09
IPC分类号B02C18/10; B02C1/14; B02C23/16; C02F11/00
摘要
本发明涉及市政污泥处理领域，特别是涉及一种市政污泥处理用破筛装置，包括污泥破碎筒组件、驱动控制组件、传动轮组件、污泥挤压筛分箱组件、筛泥落泥箱、回泥箱组件和支撑座，所述污泥破碎筒组件的下端连接并连通污泥挤压筛分箱组件，污泥挤压筛分箱组件的下端连接并连通筛泥落泥箱;所述回泥箱组件固定连接在筛泥落泥箱的外侧面上;所述回泥箱组件设置在污泥挤压筛分箱组件的下端。本发明将污泥的破碎与筛分合为一体，内部设有污泥破碎筒组件和污泥挤压筛分箱组件，可以同步对污泥进行破碎与筛分处理，且污泥破碎筒组件和污泥挤压筛分箱组件采用同一驱动控制组件进行驱动，配合紧密，可以有效提高污泥处理效率与污泥的处理效果，且节能降耗。
权利要求书

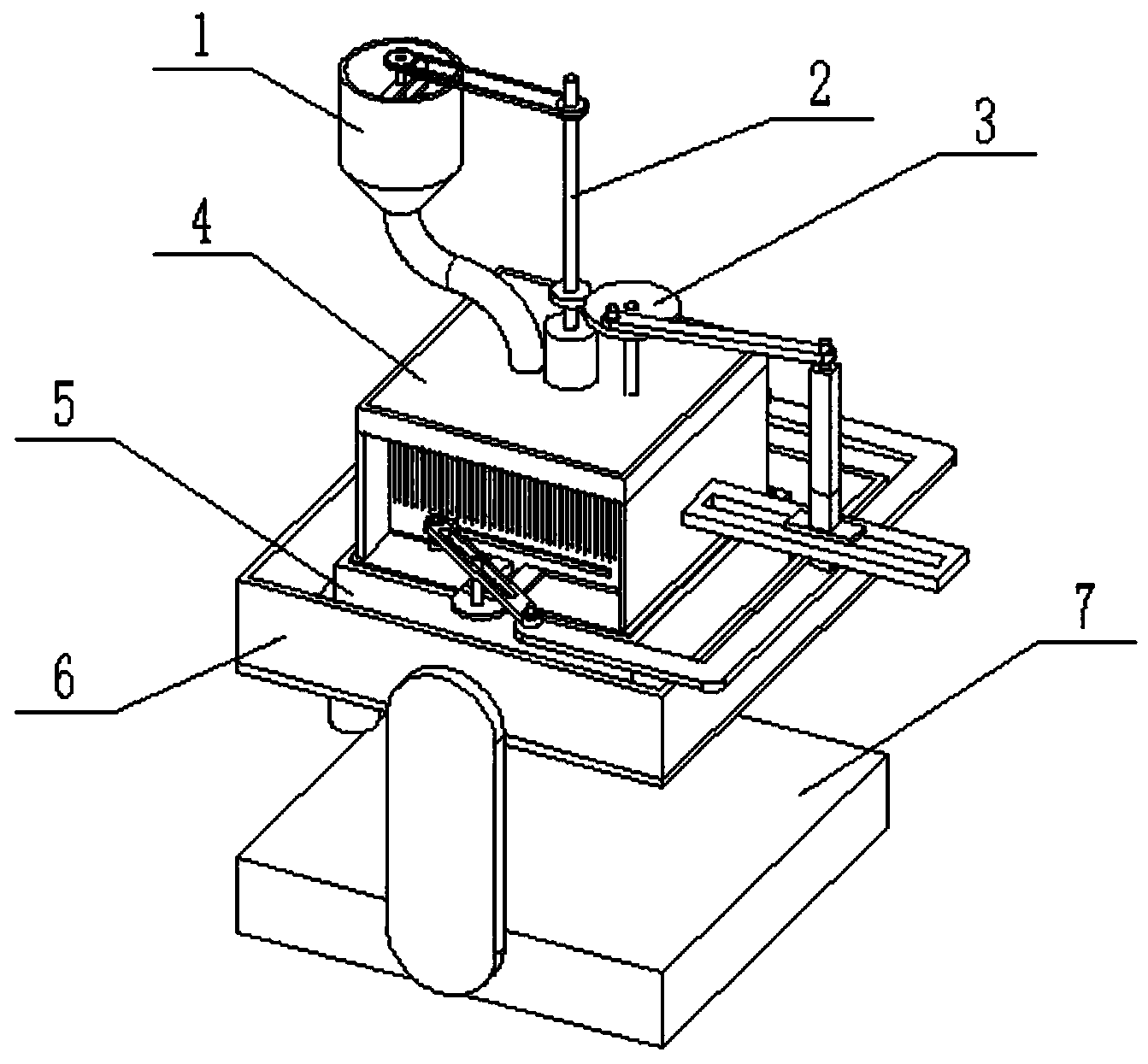

1.市政污泥处理用破筛装置，包括污泥破碎筒组件(1)、驱动控制组件(2)、传动轮组件(3)、污泥挤压筛分箱组件(4)、筛泥落泥箱(5)、回泥箱组件(6)和支撑座(7)，其特征在于：所述污泥破碎筒组件(1)的下端连接并连通污泥挤压筛分箱组件(4)，污泥挤压筛分箱组件(4)的下端连接并连通筛泥落泥箱(5);所述回泥箱组件(6)固定连接在筛泥落泥箱(5)的外侧面上;所述回泥箱组件(6)设置在污泥挤压筛分箱组件(4)的下端;所述回泥箱组件(6)的左右两端各通过一块支撑侧板连接在支撑座(7)上;所述驱动控制组件(2)的下端固定连接在污泥挤压筛分箱组件(4)上;所述传动轮组件(3)固定连接在污泥挤压筛分箱组件(4)上;所述驱动控制组件(2)连接污泥破碎筒组件(1)和传动轮组件(3);所述传动轮组件(3)连接污泥挤压筛分箱组件(4)。
2.根据权利要求1所述的市政污泥处理用破筛装置，其特征在于：所述污泥破碎筒组件(1)包括破碎筒本体(1-1)、输泥弯管(1-2)、轴架板(1-3)、破碎传动轮(1-4)、破碎轴(1-5)和多个破碎刀片(1-6);所述破碎筒本体(1-1)的底端焊接连接并连通输泥弯管(1-2)，输泥弯管(1-2)的下端固定连接并连通污泥挤压筛分箱组件(4);所述破碎筒本体(1-1)的顶面上固定连接轴架板(1-3);所述破碎轴(1-5)通过带有轴承的轴承座连接在轴架板(1-3)上;所述破碎轴(1-5)的上端固定连接破碎传动轮(1-4);所述破碎轴(1-5)的下端由上至下依次固定连接多个破碎刀片(1-6)。
3.根据权利要求2所述的市政污泥处理用破筛装置，其特征在于：所述驱动控制组件(2)包括驱动电机(2-1)、传动轴(2-2)、传动齿轮(2-3)和传动带轮(2-4);所述驱动电机(2-1)固定连接在污泥挤压筛分箱组件(4)上;所述驱动电机(2-1)的输出轴通过联轴器连接传动轴(2-2);所述传动轴(2-2)上由下至上依次固定连接传动齿轮(2-3)和传动带轮(2-4);所述传动齿轮(2-3)连接传动轮组件(3);所述传动带轮(2-4)通过皮带连接破碎传动轮(1-4)。
4.根据权利要求3所述的市政污泥处理用破筛装置，其特征在于：所述传动轮组件(3)包括转动轴(3-1)、转动盘(3-2)、偏心轴(3-3)、传动连杆(3-4)、矩形推拉杆(3-5)、限位挡板(3-6)、矩形滑槽架(3-7)、门字形连杆(3-8)、铰接板(3-9)、导向轴(3-10)、铰接座(3-11)和门字形滑块(3-12);所述传动齿轮(2-3)啮合连接转动盘(3-2);所述转动轴(3-1)的下端固定连接在污泥挤压筛分箱组件(4)的上端，转动盘(3-2)通过带有轴承的轴承座连接在转动轴(3-1)的上端;所述转动盘(3-2)的顶面的偏心位置固定连接偏心轴(3-3);所述偏心轴(3-3)转动连接在传动连杆(3-4)的一端，传动连杆(3-4)的另一端转动连接在矩形推拉杆(3-5)的上端;所述矩形推拉杆(3-5)的下端滑动配合连接在矩形滑槽架(3-7)的内侧;所述矩形推拉杆(3-5)上固定连接上下两块限位挡板(3-6)，两块限位挡板(3-6)分别贴合在矩形滑槽架(3-7)的顶面和底面上;所述矩形推拉杆(3-5)的底端固定连接门字形连杆(3-8);所述矩形滑槽架(3-7)的左端固定连接在污泥挤压筛分箱组件(4)的右端;所述门字形连杆(3-8)的前端和后端各通过铰接轴连接一块铰接板(3-9);所述铰接板(3-9)的中端设有导向滑槽，导向滑槽的内侧滑动配合连接导向轴(3-10);所述铰接板(3-9)的外端各通过铰接轴连接一个铰接座(3-11)，两个铰接座(3-11)上各固定连接一个门字形滑块(3-12)。
5.根据权利要求4所述的市政污泥处理用破筛装置，其特征在于：所述污泥挤压筛分箱组件(4)包括箱盖板(4-1)、左侧板(4-2)、右侧板(4-3)、箱底板(4-4)、槽形架板(4-5)、前挤压筛泥板(4-6)和后挤压筛泥板(4-7);所述箱盖板(4-1)的底端的左侧固定连接左侧板(4-2)，箱盖板(4-1)的底端的右侧固定连接右侧板(4-3);所述左侧板(4-2)和右侧板(4-3)的底端分别通过螺钉连接在箱底板(4-4)上;所述槽形架板(4-5)上设有前后两个矩形滑槽，前挤压筛泥板(4-6)和后挤压筛泥板(4-7)分别滑动配合连接在前后两个矩形滑槽的内侧;所述槽形架板(4-5)固定连接在箱底板(4-4)上;所述前挤压筛泥板(4-6)和后挤压筛泥板(4-7)的上端分别滑动配合连接在箱盖板(4-1)的内侧;所述前挤压筛泥板(4-6)和后挤压筛泥板(4-7)的上端各设有多个竖向的矩形过滤出泥槽;所述前挤压筛泥板(4-6)和后挤压筛泥板(4-7)的下端各设有一个矩形滑动槽，两个矩形滑动槽的内侧各滑动配合连接一个门字形滑块(3-12)，两个导向轴(3-10)分别固定连接在槽形架板(4-5)的前端和后端;所述箱盖板(4-1)上设有圆形通孔，圆形通孔的内侧固定连接输泥弯管(1-2);所述矩形滑槽架(3-7)固定连接在右侧板(4-3)的右侧面上。
6.根据权利要求5所述的市政污泥处理用破筛装置，其特征在于：所述筛泥落泥箱(5)为一个顶面和底面镂空的矩形箱体。
7.根据权利要求6所述的市政污泥处理用破筛装置，其特征在于：所述回泥箱组件(6)包括回泥箱本体(6-1)和带有控制阀门的出泥管(6-2);所述回泥箱本体(6-1)焊接连接在筛泥落泥箱(5)的外侧面上;所述回泥箱本体(6-1)的底面上焊接连接并连通多根出泥管(6-2)。
8.根据权利要求5所述的市政污泥处理用破筛装置，其特征在于：所述箱底板(4-4)为不锈钢金属过滤板，箱底板(4-4)上均匀设置多个圆形过滤筛孔。
9.根据权利要求7所述的市政污泥处理用破筛装置，其特征在于：所述出泥管(6-2)的数量不少于两个。
说明书
市政污泥处理用破筛装置
技术领域
本发明涉及市政污泥处理领域，特别是涉及一种市政污泥处理用破筛装置。
背景技术
污水生化处理伴生污泥，污泥处理处置不妥可能会对环境和人类及动物健康造成较大的危害。市政污泥中含有70%左右的有机物，导致COD、BOD和氨氮过高，通常会利用堆肥、厌氧/好氧、焚烧等方式将上述有机物氧化降解掉，但我国污泥中的有机质含量偏低，国外有机质含量是60-70%，中国有机质含量是30-50%，从而导致热值低，难以支持燃烧;产气率低，厌氧消化效率低等问题。污泥既是一种环境的废气物，同时污泥也是一种可以利用的资源。在污泥进行回收利用时，需要对污泥进行破碎和筛分处理，便于提供细度较为均匀的污泥，但是现有技术中并无可以对污泥同时进行破碎筛分的装置，一般的污泥处理设备，是先将污泥进行破碎处理，破碎处理后再进行筛分处理，操作较为麻烦，工艺流程较长，耗时耗力较多。
发明内容
本发明的目的是提供一种市政污泥处理用破筛装置，可以有效解决现有技术中的问题;本发明将污泥的破碎与筛分合为一体，内部设有污泥破碎筒组件和污泥挤压筛分箱组件，可以同步对污泥进行破碎与筛分处理，可以通过污泥破碎筒组件对污泥进行搅拌处理与破碎处理，可以通过污泥挤压筛分箱组件对污泥进行筛分处理与挤压破碎处理，且在污泥挤压筛分箱组件进行筛分时，不符合要求的污泥可以直接被压入至回泥箱组件的内部，便于进行再次粉碎，无需人力除泥，使用较为便捷;且污泥破碎筒组件和污泥挤压筛分箱组件采用同一驱动控制组件进行驱动，配合紧密，可以有效提高污泥处理效率与污泥的处理效果，并且节能降耗。
本发明的目的通过以下技术方案来实现：
市政污泥处理用破筛装置，包括污泥破碎筒组件、驱动控制组件、传动轮组件、污泥挤压筛分箱组件、筛泥落泥箱、回泥箱组件和支撑座，所述污泥破碎筒组件的下端连接并连通污泥挤压筛分箱组件，污泥挤压筛分箱组件的下端连接并连通筛泥落泥箱;所述回泥箱组件固定连接在筛泥落泥箱的外侧面上;所述回泥箱组件设置在污泥挤压筛分箱组件的下端;所述回泥箱组件的左右两端各通过一块支撑侧板连接在支撑座上;所述驱动控制组件的下端固定连接在污泥挤压筛分箱组件上;所述传动轮组件固定连接在污泥挤压筛分箱组件上;所述驱动控制组件连接污泥破碎筒组件和传动轮组件;所述传动轮组件连接污泥挤压筛分箱组件。
所述污泥破碎筒组件包括破碎筒本体、输泥弯管、轴架板、破碎传动轮、破碎轴和多个破碎刀片;所述破碎筒本体的底端焊接连接并连通输泥弯管，输泥弯管的下端固定连接并连通污泥挤压筛分箱组件;所述破碎筒本体的顶面上固定连接轴架板;所述破碎轴通过带有轴承的轴承座连接在轴架板上;所述破碎轴的上端固定连接破碎传动轮;所述破碎轴的下端由上至下依次固定连接多个破碎刀片。
所述驱动控制组件包括驱动电机、传动轴、传动齿轮和传动带轮;所述驱动电机固定连接在污泥挤压筛分箱组件上;所述驱动电机的输出轴通过联轴器连接传动轴;所述传动轴上由下至上依次固定连接传动齿轮和传动带轮;所述传动齿轮连接传动轮组件;所述传动带轮通过皮带连接破碎传动轮。
所述传动轮组件包括转动轴、转动盘、偏心轴、传动连杆、矩形推拉杆、限位挡板、矩形滑槽架、门字形连杆、铰接板、导向轴、铰接座和门字形滑块;;所述传动齿轮啮合连接转动盘;所述转动轴的下端固定连接在污泥挤压筛分箱组件的上端，转动盘通过带有轴承的轴承座连接在转动轴的上端;所述转动盘的顶面的偏心位置固定连接偏心轴;所述偏心轴转动连接在传动连杆的一端，传动连杆的另一端转动连接在矩形推拉杆的上端;所述矩形推拉杆的下端滑动配合连接在矩形滑槽架的内侧;所述矩形推拉杆上固定连接上下两块限位挡板，两块限位挡板分别贴合在矩形滑槽架的顶面和底面上;所述矩形推拉杆的底端固定连接门字形连杆;所述矩形滑槽架的左端固定连接在污泥挤压筛分箱组件的右端;所述门字形连杆的前端和后端各通过铰接轴连接一块铰接板;所述铰接板的中端设有导向滑槽，导向滑槽的内侧滑动配合连接导向轴;所述铰接板的外端各通过铰接轴连接一个铰接座，两个铰接座上各固定连接一个门字形滑块。
所述污泥挤压筛分箱组件包括箱盖板、左侧板、右侧板、箱底板、槽形架板、前挤压筛泥板和后挤压筛泥板;所述箱盖板的底端的左侧固定连接左侧板，箱盖板的底端的右侧固定连接右侧板;所述左侧板和右侧板的底端分别通过螺钉连接在箱底板上;所述槽形架板上设有前后两个矩形滑槽，前挤压筛泥板和后挤压筛泥板分别滑动配合连接在前后两个矩形滑槽的内侧;所述槽形架板固定连接在箱底板上;所述前挤压筛泥板和后挤压筛泥板的上端分别滑动配合连接在箱盖板的内侧;所述前挤压筛泥板和后挤压筛泥板的上端各设有多个竖向的矩形过滤出泥槽;所述前挤压筛泥板和后挤压筛泥板的下端各设有一个矩形滑动槽，两个矩形滑动槽的内侧各滑动配合连接一个门字形滑块，两个导向轴分别固定连接在槽形架板的前端和后端;所述箱盖板上设有圆形通孔，圆形通孔的内侧固定连接输泥弯管;所述矩形滑槽架固定连接在右侧板的右侧面上。
所述筛泥落泥箱为一个顶面和底面镂空的矩形箱体。
所述回泥箱组件包括回泥箱本体和带有控制阀门的出泥管;所述回泥箱本体焊接连接在筛泥落泥箱的外侧面上;所述回泥箱本体的底面上焊接连接并连通多根出泥管。
所述箱底板为不锈钢金属过滤板，箱底板上均匀设置多个圆形过滤筛孔。
所述出泥管的数量不少于两个。
本发明的有益效果：本发明的一种市政污泥处理用破筛装置，可以有效解决现有技术中的问题;本发明将污泥的破碎与筛分合为一体，内部设有污泥破碎筒组件和污泥挤压筛分箱组件，可以同步对污泥进行破碎与筛分处理，可以通过污泥破碎筒组件对污泥进行搅拌处理与破碎处理，可以通过污泥挤压筛分箱组件对污泥进行筛分处理与挤压破碎处理，且在污泥挤压筛分箱组件进行筛分时，不符合要求的污泥可以直接被压入至回泥箱组件的内部，便于进行再次粉碎，无需人力除泥，使用较为便捷;且污泥破碎筒组件和污泥挤压筛分箱组件采用同一驱动控制组件进行驱动，配合紧密，可以有效提高污泥处理效率与污泥的处理效果，并且节能降耗。
