申请日2018.04.24
公开(公告)日2018.08.17
IPC分类号C02F9/04
摘要
本发明公开了一种废水处理装置，包括过滤罐体、过滤装置、处理罐体、连接装置和预留口，所述过滤罐体顶部一侧设置的进水口的前表面固定有阀门，所述过滤装置通过定位块安装在过滤罐体的内部，所述处理罐体的外部左右两侧分别设置有PH值显示仪和出水口，所述处理罐体内部设置的搅拌轴上安装有第一搅拌叶，所述处理罐体内部设置的刮片与搅拌轴相互连接，所述连接装置固定在处理罐体的外部一侧，所述连接装置通过第二送水管与第二水泵的一端相连接，所述处理罐体的上方通过下接筒与过渡筒相连接，所述预留口开设在过滤罐体上。该废水处理装置，可以先对夹杂着杂物的废水进行多重过滤，并且可以根据使用需求进行多次过滤，提高废水处理的效率。
权利要求书

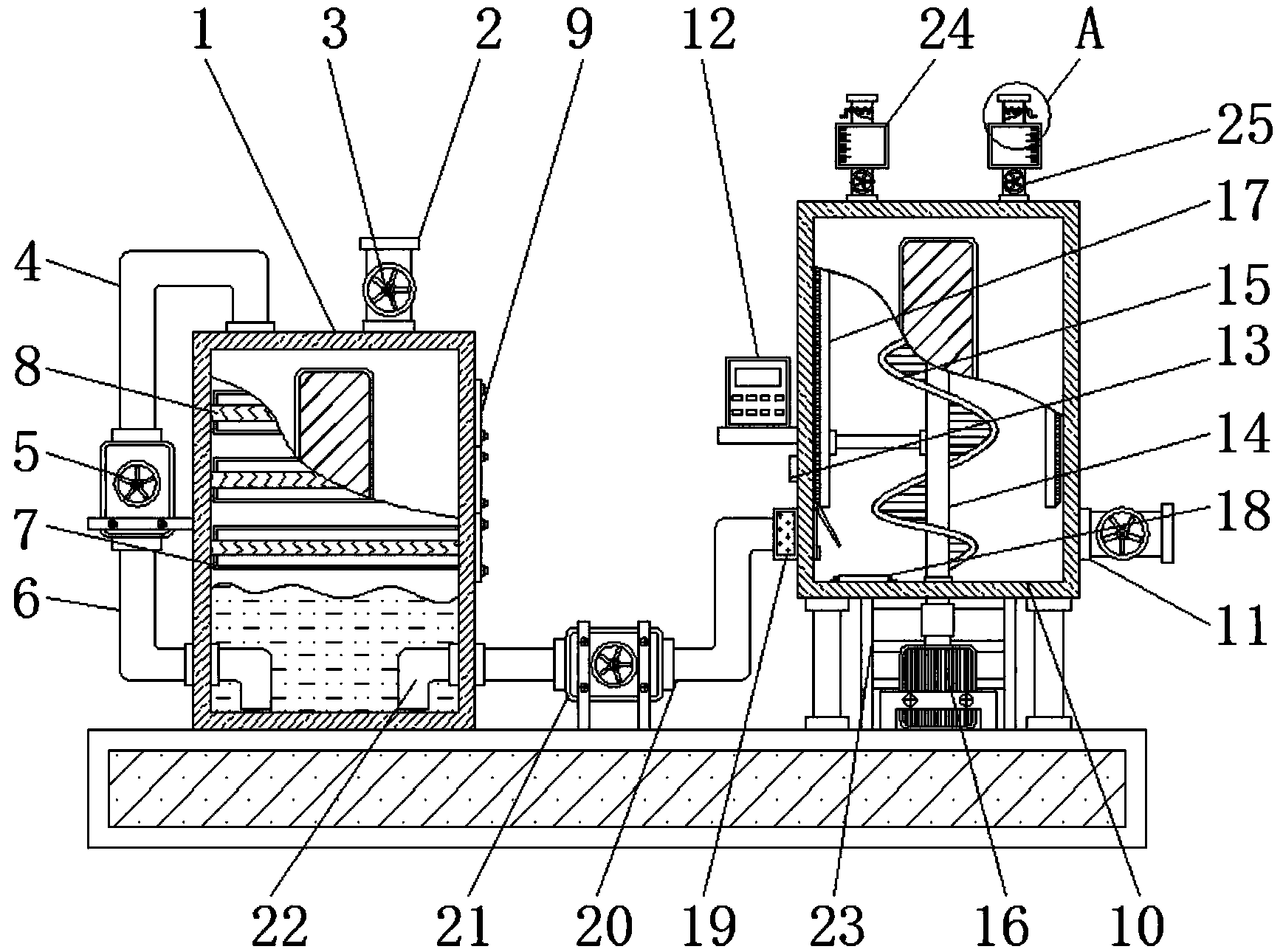

1.一种废水处理装置，包括过滤罐体(1)、过滤装置(7)、处理罐体(10)、连接装置(19)和预留口(29)，其特征在于：所述过滤罐体(1)顶部一侧设置的进水口(2)的前表面固定有阀门(3)，且过滤罐体(1)顶部另一侧连接的第一送水管(4)与第一水泵(5)的一端相互连接，并且第一水泵(5)的另一端通过第一抽水管(6)与过滤罐体(1)相连接，所述过滤装置(7)通过定位块(8)安装在过滤罐体(1)的内部，且过滤罐体(1)的外部一侧设置有封板(9)，所述处理罐体(10)的外部左右两侧分别设置有PH值显示仪(12)和出水口(11)，且PH值显示仪(12)的下方固定有单片机(13)，所述处理罐体(10)内部设置的搅拌轴(14)上安装有第一搅拌叶(15)，且搅拌轴(14)贯穿处理罐体(10)与电机(16)相连接，所述处理罐体(10)内部设置的刮片(17)与搅拌轴(14)相互连接，且处理罐体(10)的内部下方固定有PH值传感器(18)，所述连接装置(19)固定在处理罐体(10)的外部一侧，且处理罐体(10)的背面固定有爬梯(23)，所述连接装置(19)通过第二送水管(20)与第二水泵(21)的一端相连接，且第二水泵(21)的另一端通过第二抽水管(22)与过滤罐体(1)相连接，所述处理罐体(10)的上方通过下接筒(25)与过渡筒(24)相连接，且过渡筒(24)上方设置的上接筒(26)内安装有转动轴(27)，并且转动轴(27)上设置有第二搅拌叶(28)，所述预留口(29)开设在过滤罐体(1)上，且过滤罐体(1)的外部表面固定有连接柱(30)，并且过滤罐体(1)的内部预留有插槽(31)。
2.根据权利要求1所述的一种废水处理装置，其特征在于：所述过滤罐体(1)的一侧等间距开设有预留口(29)，且预留口(29)的位置和个数均与插槽(31)的位置和个数相对应，并且预留口(29)与过滤装置(7)卡槽连接。
3.根据权利要求1所述的一种废水处理装置，其特征在于：所述过滤装置(7)包括安装框(701)、侧边槽(702)、凸块(703)和滤网(704)，安装框(701)的前后对称预留有侧边槽(702)，且安装框(701)的两端分别固定有凸块(703)和封板(9)，并且安装框(701)的底部连接有滤网(704)。
4.根据权利要求3所述的一种废水处理装置，其特征在于：所述安装框(701)在过滤罐体(1)内共设置有三个，且3个安装框(701)内设置滤网(704)的孔径由上至下依次减小，并且安装框(701)的左右两侧通过侧边槽(702)与定位块(8)卡槽连接，同时安装框(701)的一端通过凸块(703)与插槽(31)相连接。
5.根据权利要求1所述的一种废水处理装置，其特征在于：所述封板(9)与过滤装置(7)为一体化结构，且封板(9)的面积大于预留口(29)的面积，并且过滤装置(7)通过预留口(29)与过滤罐体(1)组成拆卸安装结构。
6.根据权利要求1所述的一种废水处理装置，其特征在于：所述刮片(17)关于搅拌轴(14)的中心对称共设置有两个，且2个刮片(17)的总长度等于处理罐体(10)内部的直径，并且刮片(17)的高度小于处理罐体(10)内部的高度。
7.根据权利要求1所述的一种废水处理装置，其特征在于：所述连接装置(19)包括固定块(1901)、连接磁块(1902)、连接轴(1903)和连接磁板(1904)，固定块(1901)的内部嵌合安装有第二送水管(20)，且固定块(1901)的一端设置有连接磁块(1902)，并且连接磁块(1902)上方设置的连接磁板(1904)通过连接轴(1903)与固定块(1901)组成转动结构，同时该转动结构的转动角度范围为0-90°。
8.根据权利要求7所述的一种废水处理装置，其特征在于：所述连接磁块(1902)为“U”状结构，且连接磁块(1902)与连接磁板(1904)的位置相对应，磁性相反，并且连接磁板(1904)与连接磁块(1902)卡槽连接。
9.根据权利要求1所述的一种废水处理装置，其特征在于：所述转动轴(27)与上接筒(26)转动连接，且转动轴(27)的长度与上接筒(26)的内部宽度相同，并且上接筒(26)、过渡筒(24)与下接筒(25)三者为相互连通的结构。
说明书
一种废水处理装置
技术领域
本发明涉及废水处理技术领域，具体为一种废水处理装置。
背景技术
废水处理就是利用物理、化学和生物的方法对废水进行处理，使废水净化，减少污染，以至达到废水回收、复用，充分利用水资源，废水的种类不同，可划分为生活废水、工业废水等，且处理方法多种多样，也需要添加不同的添加剂来对废水中的物质进行中和，以期废水能够在处理后达到排放的标砖，但是现在大多数的废水处理装置不便对废水进行多重过滤，也不便循环过滤，同时过滤的杂物不易取出，从而会影响到装置的正常使用，也影响到了废水的处理，不利于废水处理效率的提高，所以我们提出了一种废水处理装置，以便于解决上述中提出的问题。
发明内容
本发明的目的在于提供一种废水处理装置，以解决上述背景技术提出的现在大多数的废水处理装置不便对废水进行多重过滤，也不便循环过滤，同时过滤的杂物不易取出，从而会影响到装置的正常使用，也影响到了废水的处理，不利于废水处理效率的提高的问题。
为实现上述目的，本发明提供如下技术方案：一种废水处理装置，包括过滤罐体、过滤装置、处理罐体、连接装置和预留口，所述过滤罐体顶部一侧设置的进水口的前表面固定有阀门，且过滤罐体顶部另一侧连接的第一送水管与第一水泵的一端相互连接，并且第一水泵的另一端通过第一抽水管与过滤罐体相连接，所述过滤装置通过定位块安装在过滤罐体的内部，且过滤罐体的外部一侧设置有封板，所述处理罐体的外部左右两侧分别设置有PH值显示仪和出水口，且PH值显示仪的下方固定有单片机，所述处理罐体内部设置的搅拌轴上安装有第一搅拌叶，且搅拌轴贯穿处理罐体与电机相连接，所述处理罐体内部设置的刮片与搅拌轴相互连接，且处理罐体的内部下方固定有PH值传感器，所述连接装置固定在处理罐体的外部一侧，且处理罐体的背面固定有爬梯，所述连接装置通过第二送水管与第二水泵的一端相连接，且第二水泵的另一端通过第二抽水管与过滤罐体相连接，所述处理罐体的上方通过下接筒与过渡筒相连接，且过渡筒上方设置的上接筒内安装有转动轴，并且转动轴上设置有第二搅拌叶，所述预留口开设在过滤罐体上，且过滤罐体的外部表面固定有连接柱，并且过滤罐体的内部预留有插槽。
优选的，所述过滤罐体的一侧等间距开设有预留口，且预留口的位置和个数均与插槽的位置和个数相对应，并且预留口与过滤装置卡槽连接。
优选的，所述过滤装置包括安装框、侧边槽、凸块和滤网，安装框的前后对称预留有侧边槽，且安装框的两端分别固定有凸块和封板，并且安装框的底部连接有滤网。
优选的，所述安装框在过滤罐体内共设置有三个，且3个安装框内设置滤网的孔径由上至下依次减小，并且安装框的左右两侧通过侧边槽与定位块卡槽连接，同时安装框的一端通过凸块与插槽相连接。
优选的，所述封板与过滤装置为一体化结构，且封板的面积大于预留口的面积，并且过滤装置通过预留口与过滤罐体组成拆卸安装结构。
优选的，所述刮片关于搅拌轴的中心对称共设置有两个，且2个刮片的总长度等于处理罐体内部的直径，并且刮片的高度小于处理罐体内部的高度。
优选的，所述转动轴与上接筒转动连接，且转动轴的长度与上接筒的内部宽度相同，并且上接筒、过渡筒与下接筒三者为相互连通的结构。
优选的，所述连接装置包括固定块、连接磁块、连接轴和连接磁板，固定块的内部嵌合安装有第二送水管，且固定块的一端设置有连接磁块，并且连接磁块上方设置的连接磁板通过连接轴与固定块组成转动结构，同时该转动结构的转动角度范围为0-90°。
优选的，所述连接磁块为“U”状结构，且连接磁块与连接磁板的位置相对应，磁性相反，并且连接磁板与连接磁块卡槽连接。
与现有技术相比，本发明的有益效果是：该废水处理装置，可以先对夹杂着杂物的废水进行多重过滤，并且可以根据使用需求进行多次过滤，同时该装置可以通过观察废水的PH值来对其添加相应的中和剂，提高废水处理的效率;
(1)在过滤罐体中设置有三个过滤装置，且三个过滤装置由上至下依次设置，并且过滤网的孔径由上至下依次减小，此种设置便于对废水中的杂质进行过滤，多重过滤使得废水中不同体积的杂物可以被滤出，从而提高了废水的过滤纯度，并且第一水泵的设置使过滤罐体内的废水可以多次循环过滤，有利于废水过滤效率的提高，并且过滤装置可以进行拆卸，不仅便于维修更换，同时也便于取出杂物;
(2)搅拌轴设置在处理罐体中，其能够加快中和剂和废水的反应速率，使废水的反应更加充分，并且PH值显示仪的设置便于及时了解废水的PH值变换，从而有利于废水的排放，同时也便于添加剂的添加;
(3)刮板设置在搅拌轴上，搅拌轴转动时会带动刮板一同转动，从而能够使转动中的刮板对处理罐体内侧壁粘结的溶液和添加剂进行刮除，提高了利用率，也在一定程度上保证了处理罐体内部的清洁度;
(4)连接装置的设置使得废水在从过滤罐体进入至处理罐体中时不会发生回流的现象，从而能够使废水很好的在处理罐体中被搅拌反应;
(5)转动轴和第二搅拌叶的设置能够很好的避免块状或者颗粒状的添加物堵塞上接筒，并且转动着的第二搅拌叶也能起到打散的作用，使添加物不会粘结在一起，提高了添加物的利用率。
