申请日2018.04.24
公开(公告)日2018.08.24
IPC分类号B01D29/03; B01D29/94; B01D29/96
摘要
本发明公开了一种污水处理用污物收集装置，包括污水分离箱和污物收集箱，所述污水分离箱的顶部竖直中线位置处开设有进水口，所述污水分离箱的顶部位于进水口的一侧固定有第一电机，所述第一电机的通过转轴与连接带传动连接，所述连接带通过连接杆与滤网的一端连接，所述污水分离箱的内部一侧位于滤网的上方位置处设置有橡胶隔板，所述污水分离箱的内部通过转动杆与滤网的另一端转动连接。本发明中，滤网的一端通过连接带与转轴连接，当启动第一电机带动转轴转动时，连接带在转轴上进行缠绕，从而将滤网的一端抬起，使得滤网呈一定的倾斜角度，从而方便将滤网上沉淀的污物进行清理，降低劳动强度。
权利要求书

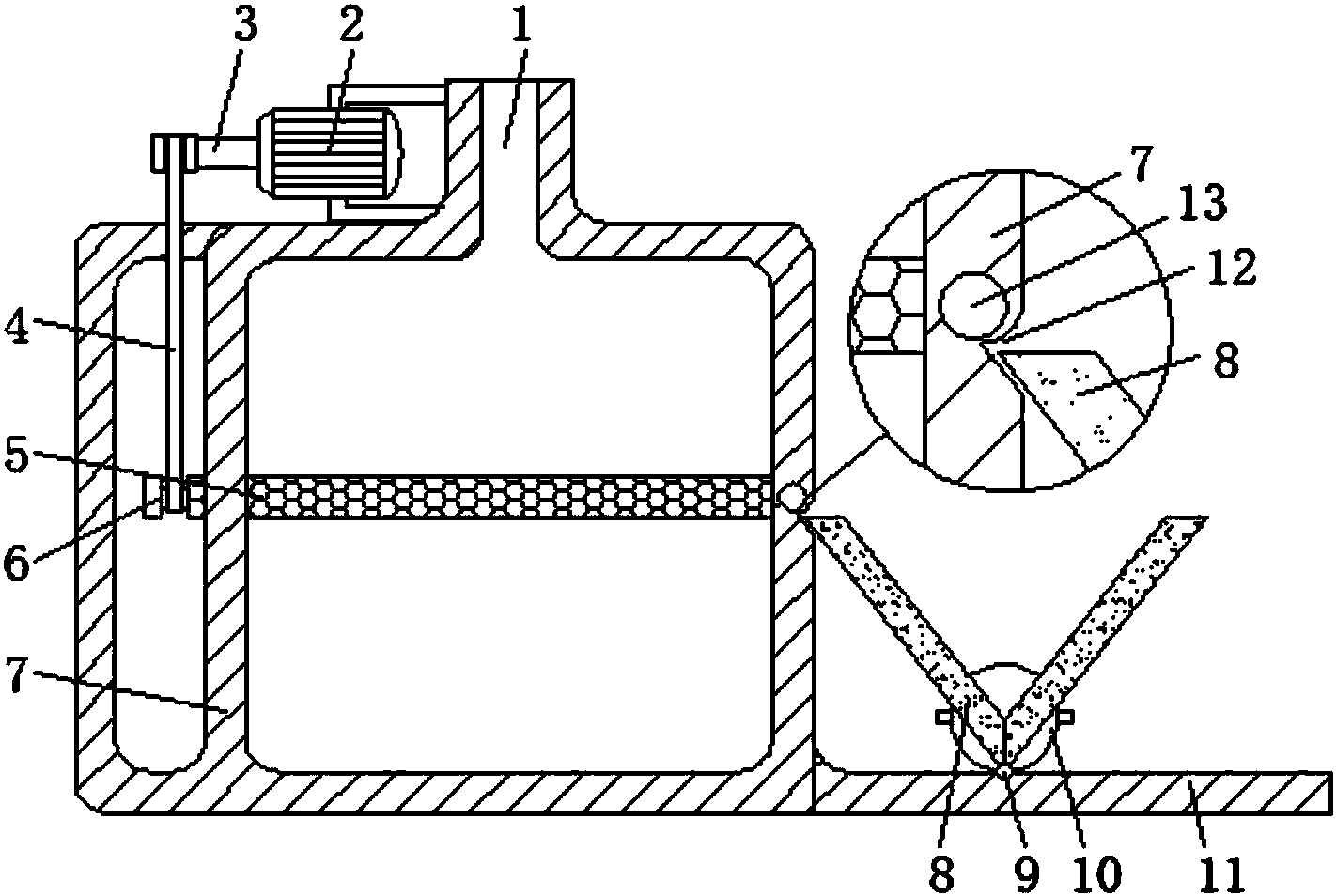

1.一种污水处理用污物收集装置，包括污水分离箱(7)和污物收集箱(8)，其特征在于，所述污水分离箱(7)的顶部竖直中线位置处开设有进水口(1)，所述污水分离箱(7)的顶部位于进水口(1)的一侧固定有第一电机(2)，所述第一电机(2)的通过转轴(3)与连接带(4)传动连接，所述连接带(4)通过连接杆(6)与滤网(5)的一端连接，所述污水分离箱(7)的内部一侧位于滤网(5)的上方位置处设置有橡胶隔板(14)，所述污水分离箱(7)的内部通过转动杆(13)与滤网(5)的另一端转动连接，所述污水分离箱(7)的一侧位于滤网(5)的下方位置处开设有卡槽(12)，所述污水分离箱(7)的一侧焊接有底板(11)，所述底板(11)的顶部通过铰链(9)与污物收集箱(8)转动连接，所述底板(11)的顶部一端设置有第二电机(10)，所述第二电机(10)通过转轴与污物收集箱(8)传动连接。
2.根据权利要求1所述的一种污水处理用污物收集装置，其特征在于，所述污物收集箱(8)设计为向上开口的三棱柱结构。
3.根据权利要求1所述的一种污水处理用污物收集装置，其特征在于，所述连接带(4)设计为6型结构。
4.根据权利要求1所述的一种污水处理用污物收集装置，其特征在于，所述滤网(5)位于污水分离箱(7)的内部。
5.根据权利要求1所述的一种污水处理用污物收集装置，其特征在于，所述卡槽(12)设计为一侧开口的三棱柱结构。
说明书
一种污水处理用污物收集装置
技术领域
本发明涉及污水处理技术领域，尤其涉及一种污水处理用污物收集装置。
背景技术
污水处理：为使污水达到排水某一水体或再次使用的水质要求对其进行净化的过程，2013年城市生活污水排放已是中国城市水的主要污染源城市，生活污水处理是当前和今后城市节水和城市水环境保护工作的重中之重，这就要求我们要把处理生活污水设施的建设作为城市基础设施的重要内容来抓，而且是急不可待的事情，污水处理结束后，剩余污物需要进行收集处理，故需要一种污水处理用污物收集装置。
然而现有的一种污水处理用污物收集装置在使用上仍存在一定的不足之处，使用时，污水沉淀之后的沉淀物与水体难以分离，导致不便处理，且分离之后的污物难以在收集装置的内部进行清理，为清理工作带来不便。
发明内容
本发明的目的是为了解决现有技术中存在的缺点，而提出的一种污水处理用污物收集装置。
为了实现上述目的，本发明采用了如下技术方案：一种污水处理用污物收集装置，包括污水分离箱和污物收集箱，所述污水分离箱的顶部竖直中线位置处开设有进水口，所述污水分离箱的顶部位于进水口的一侧固定有第一电机，所述第一电机的通过转轴与连接带传动连接，所述连接带通过连接杆与滤网的一端连接，所述污水分离箱的内部一侧位于滤网的上方位置处设置有橡胶隔板，所述污水分离箱的内部通过转动杆与滤网的另一端转动连接，所述污水分离箱的一侧位于滤网的下方位置处开设有卡槽，所述污水分离箱的一侧焊接有底板，所述底板的顶部通过铰链与污物收集箱转动连接，所述底板的顶部一端设置有第二电机，所述第二电机通过转轴与污物收集箱传动连接。
作为上述技术方案的进一步描述：
所述污物收集箱设计为向上开口的三棱柱结构。
作为上述技术方案的进一步描述：
所述连接带设计为6型结构。
作为上述技术方案的进一步描述：
所述滤网位于污水分离箱的内部。
作为上述技术方案的进一步描述：
所述卡槽设计为一侧开口的三棱柱结构。
本发明中，首先，滤网的一端通过连接带与转轴连接，当启动第一电机带动转轴转动时，连接带在转轴上进行缠绕，从而将滤网的一端抬起，使得滤网呈一定的倾斜角度，从而方便将滤网上沉淀的污物进行清理，降低劳动强度，其次，污物收集箱的底部通过铰链与底板转动连接，且污物收集箱的一端连接有第二电机，第二电机带动污水收集箱进行转动，至污物收集箱的一侧与底板相接触，从而方便将污物进行清理，使用方便，极大的降低了使用者的劳动强度，实用性强，最后，污水分离箱的一侧开设有卡槽，可用于卡接污物收集箱的一端，保证污物收集箱与污水分离箱连接处的稳定性，保证污物能顺利的进行清理，方便工作。
