申请日2018.04.24
公开(公告)日2018.08.28
IPC分类号C02F9/02
摘要
本发明公开了一种生活废水净化处理装置，包括活性炭板和废水处理筒体，所述底板的底部中心位置处设置有排水口，所述底板的顶部边缘处焊接有废水处理筒体，所述废水处理筒体的内部从下至上交错设置有多组活性炭板。本发明中，首先，该装置中通过镂空板替代传统的滤网进行过滤，在清除固体垃圾时，通过将顶板上的顶出凸块对应插入至镂空板上的通孔内，可将堵塞的固态垃圾完全捅出，从而避免了镂空板的堵塞，保证了过滤工作的顺利进行，操作方便简单，其次，通过交错设置的多组活性炭板能够有效增大其与废水之间的接触面积，从而提高吸附效率，达到高效净化的目的。
权利要求书

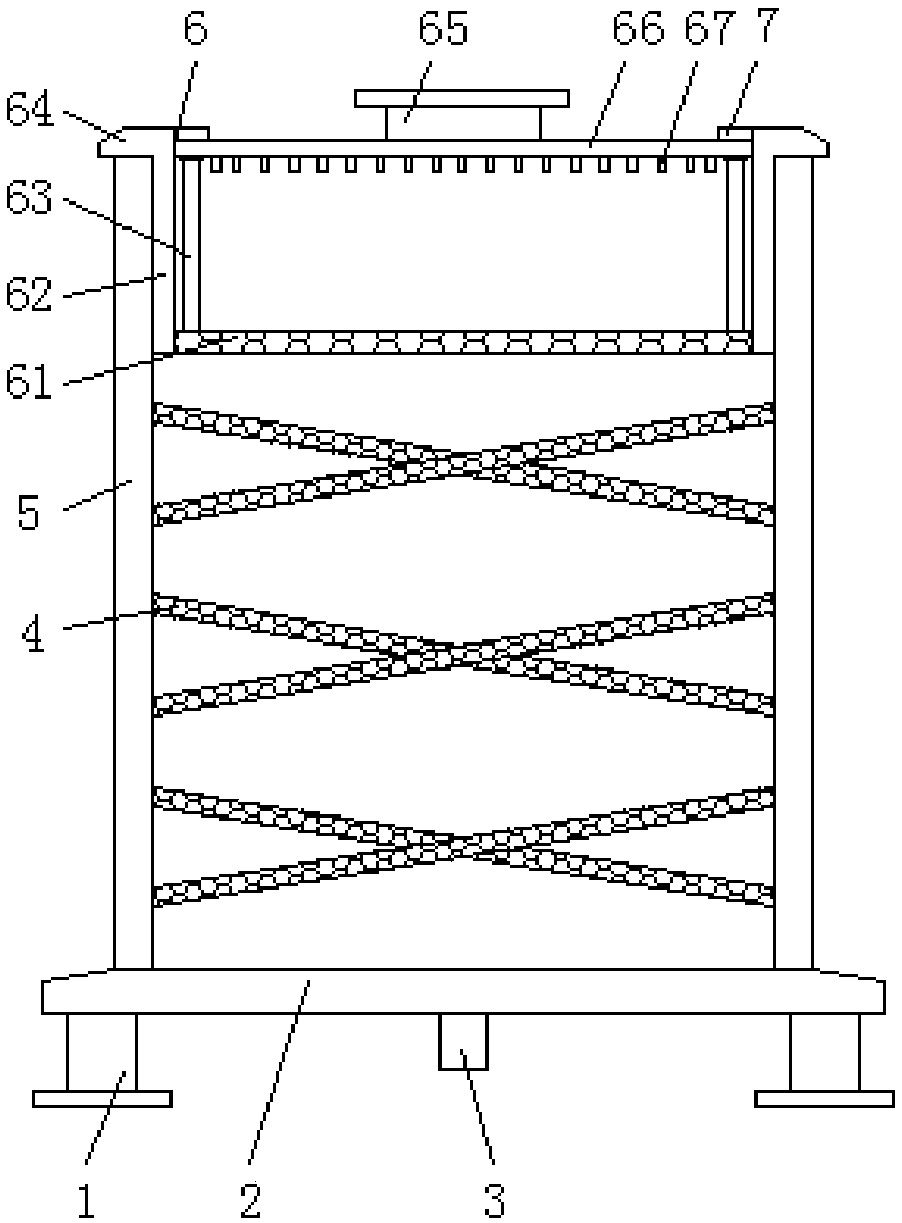

1.一种生活废水净化处理装置，包括活性炭板(4)和废水处理筒体(5)，其特征在于，所述底板(2)的底部中心位置处设置有排水口(3)，所述底板(2)的顶部边缘处焊接有废水处理筒体(5)，所述废水处理筒体(5)的内部从下至上交错设置有多组活性炭板(4)，所述多组活性炭板(4)中，远离底板(2)的一组活性炭板(4)的上方位于废水处理筒体(5)上可拆卸连接有过滤机构(6)，所述过滤机构(6)由镂空板(61)、支杆(62)、限位滑杆(63)、限位板(64)、进水口(65)、顶板(66)和顶出凸块(67)组合而成，所述镂空板(61)的顶部两侧边缘通过垂直设置的支杆(62)与限位板(64)焊接，且两个所述支杆(62)的一侧位于镂空板(61)的顶部对称焊接有限位滑杆(63)，两个所述限位滑杆(63)贯穿顶板(66)且与其滑动连接。
2.根据权利要求1所述的一种生活废水净化处理装置，其特征在于，所述底板(2)的底部四个拐角处均垂直于水平面焊接有支撑腿(1)。
3.根据权利要求1所述的一种生活废水净化处理装置，其特征在于，所述多组活性炭板(4)中，每组分别设置有两个活性炭板(4)，且两个活性炭板(4)之间水平方向上的夹角大小为30°。
4.根据权利要求1所述的一种生活废水净化处理装置，其特征在于，所述废水处理筒体(5)的顶部两侧对称焊接有磁铁块(7)。
5.根据权利要求1所述的一种生活废水净化处理装置，其特征在于，所述顶板(66)的底部均匀分布有多个顶出凸块(67)，且顶板(66)顶部中心位置处设置有进水口(65)。
说明书
一种生活废水净化处理装置
技术领域
本发明涉及废水处理技术领域，尤其涉及一种生活废水净化处理装置。
背景技术
废水处理就是利用物理、化学和生物的方法对废水进行处理，使废水净化，减少污染，以至达到废水回收、复用，充分利用水资源。
目前，生活废水一般是通过专门的净化装置来进行净化处理的，然而现有的废水净化装置还存在一些不足之处，一方面，滤网易被固态垃圾堵塞，影响过滤效率，甚至导致不能够正常进行过滤处理，另一方面，通过活性炭进行吸附时，由于传统结构与废水的接触面积有限，导致吸附效率不高，并不实用。
发明内容
本发明的目的是为了解决现有技术中存在的缺点，而提出的一种生活废水净化处理装置。
为了实现上述目的，本发明采用了如下技术方案：一种生活废水净化处理装置，包括活性炭板和废水处理筒体，所述底板的底部中心位置处设置有排水口，所述底板的顶部边缘处焊接有废水处理筒体，所述废水处理筒体的内部从下至上交错设置有多组活性炭板，所述多组活性炭板中，远离底板的一组活性炭板的上方位于废水处理筒体上可拆卸连接有过滤机构，所述过滤机构由镂空板、支杆、限位滑杆、限位板、进水口、顶板和顶出凸块组合而成，所述镂空板的顶部两侧边缘通过垂直设置的支杆与限位板焊接，且两个所述支杆的一侧位于镂空板的顶部对称焊接有限位滑杆，两个所述限位滑杆贯穿顶板且与其滑动连接。
作为上述技术方案的进一步描述：
所述底板的底部四个拐角处均垂直于水平面焊接有支撑腿。
作为上述技术方案的进一步描述：
所述多组活性炭板中，每组分别设置有两个活性炭板，且两个活性炭板之间水平方向上的夹角大小为30°。
作为上述技术方案的进一步描述：
所述废水处理筒体的顶部两侧对称焊接有磁铁块。
作为上述技术方案的进一步描述：
所述顶板的底部均匀分布有多个顶出凸块，且顶板顶部中心位置处设置有进水口。
本发明中，首先，该装置中通过镂空板替代传统的滤网进行过滤，在清除固体垃圾时，通过将顶板上的顶出凸块对应插入至镂空板上的通孔内，可将堵塞的固态垃圾完全捅出，从而避免了镂空板的堵塞，保证了过滤工作的顺利进行，操作方便简单，其次，通过交错设置的多组活性炭板能够有效增大其与废水之间的接触面积，从而提高吸附效率，达到高效净化的目的。
