申请日2018.04.24
公开(公告)日2018.08.31
IPC分类号B01D33/00; B01D33/50; B01D33/80
摘要

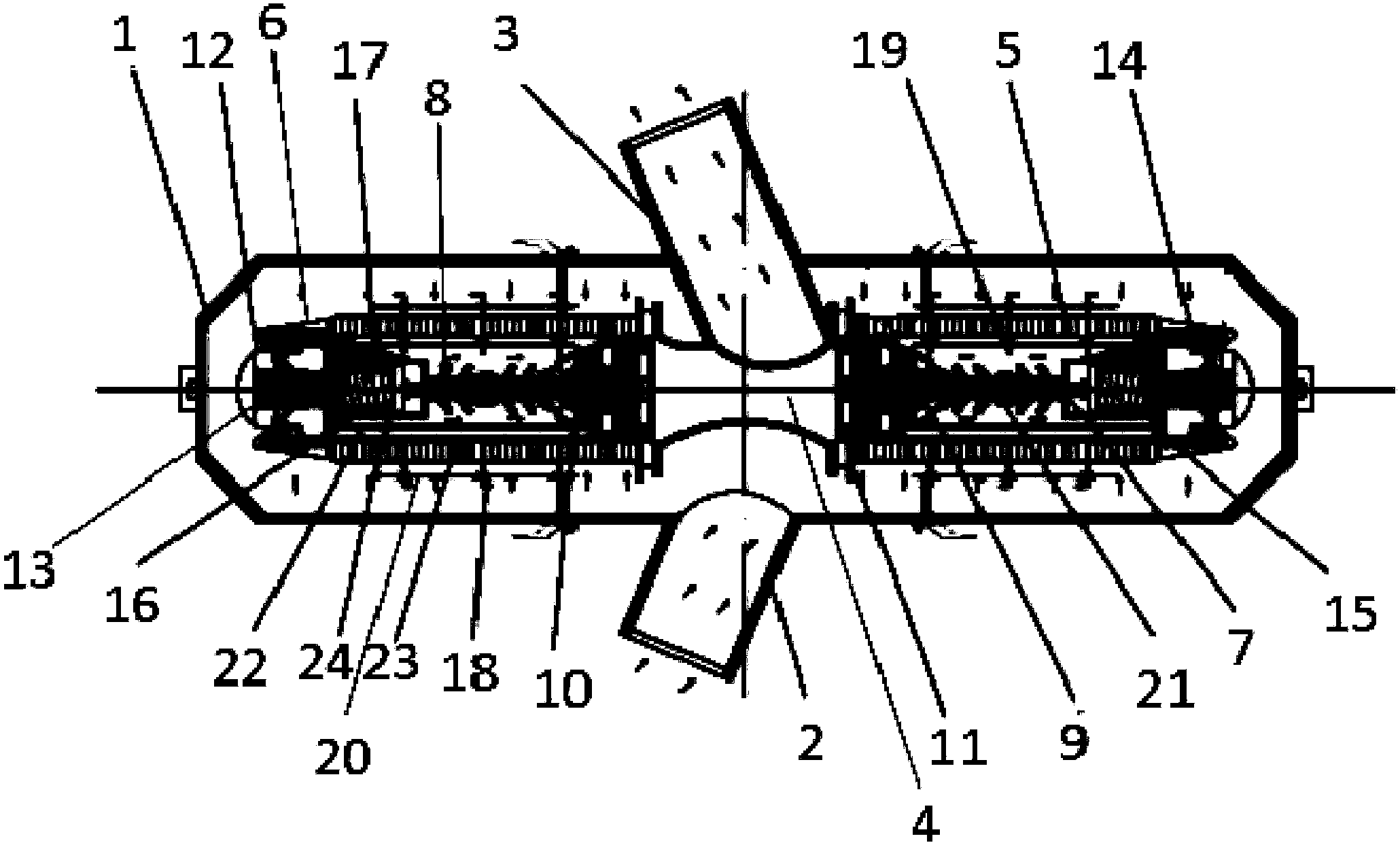

本发明提供了一种具备反冲洗功能的水处理过滤器，过滤器包括：过滤器外壳;污水入口，污水入口与过滤器外壳连通;污水出口，污水出口与净水通道连接;第一过滤工作组合结构以及第二过滤工作组合结构;第一过滤工作组合结构以及第二过滤工作组合结构通过净水通道相连通。本发明设计了一种新型过滤器，本发明的过滤加装了多个导流板和导流片，优化了过滤器内部流体流动方向，提高了过滤效率，本发明的污水入口和出口均与过滤器呈锐角夹角，使得污水能够顺利流入过滤介质，防止了废渣和污水残留。
权利要求书
1.一种具备反冲洗功能的水处理过滤器，其特征在于：所述过滤器包括：
过滤器外壳;
污水入口，所述污水入口与所述过滤器外壳连通;
污水出口，所述污水出口与净水通道连接;
第一过滤工作组合结构以及第二过滤工作组合结构;
第一过滤工作组合结构以及第二过滤工作组合结构通过所述净水通道相连通;
所述第一过滤工作组合结构包括如下组件：
过滤介质，所述过滤介质一端与过滤介质连接座连接;
端部导流板，所述端部导流板设置于所述过滤介质的另一端;
伸缩装置，所述伸缩装置与所述过滤介质的一端固定连接，所述伸缩装置设置于所述过滤介质围成的空腔中;
导向杆，所述伸缩装置套接在所述导向杆上，所述伸缩装置能够沿所述导向杆伸缩运动;
柔性导流片，所述柔性导流片设置于所述导向杆上;
流通阀座，所述流通阀座套接在所述导向杆上，所述流通阀座设置于所述第一过滤工作组合结构靠近所述净水通道的一侧;
流通阀，所述流通阀设置于所述流通阀座内。
2.如权利要求1所述的水处理过滤器，其特征在于：所述第一过滤工作组合结构以及第二过滤工作组合结构具有相同的结构，所述第一过滤工作组合结构设置于所述过滤器外壳内部的一侧，所述第二过滤工作组合结构设置于所述过滤器外壳内部的另一侧。
3.如权利要求2所述的水处理过滤器，其特征在于：所述伸缩装置包括如下结构：
固定螺母;
主承力杆，所述主承力杆的一端位于伸缩装置外壳中，所述主承力杆穿过所述伸缩装置外壳，所述伸缩装置外壳能够相对于所述主承力杆伸缩运动;
伸缩装置衬套，所述主承力杆的一端伸入所述伸缩装置衬套;
弹簧，所述弹簧一端与所述伸缩装置外壳连接，所述弹簧的另一端与所述主承力杆伸入所述伸缩装置衬套的一端连接;
加力斜面，所述加力斜面设置于所述伸缩装置衬套外侧。
4.如权利要求3所述的水处理过滤器，其特征在于：所述第一过滤工作组合结构还包括：
多个定位环，所述多个定位环设置于所述过滤介质上;
定位杆，所述定位杆连接所述多个定位环，所述第一过滤工作组合结构通过所述定位杆连接在所述过滤器外壳内部。
5.如权利要求4所述的水处理过滤器，其特征在于：所述第一过滤工作组合结构还包括：
止动挡片，所述止动挡片设置于所述导向杆上，所述止动挡片用于限制所述柔性导流片的形变，
主肋板，所述主肋板设置于所述伸缩装置衬套与所述过滤介质之间，所述肋板一端与所述伸缩装置外壳连接;
副肋板，所述副肋板设置于所述主肋板与所述过滤介质之间，所述副肋板紧贴所述过滤介质。
6.如权利要求5所述的水处理过滤器，其特征在于：所述过滤器包括排水阀，所述排水阀设置于所述过滤器外壳上。
7.如权利要求6所述的水处理过滤器，其特征在于：所述污水入口与所述过滤器外壳不垂直;所述污水出口与所述净水通道连接不垂直。
说明书
具备反冲洗功能的水处理过滤器
技术领域
本发明涉及水处理领域，特别涉及具备反冲洗功能的水处理过滤器。
背景技术
过滤器是利用过滤介质的孔径截留比介质孔径更小的物质，当杂质逐步 堵塞过滤介质后，过滤效果逐渐下降，能通过滤介质的流体越来越少。对此， 传统的方式是及时更换堵塞的过滤介质，以获得新的过滤能力。但更换过滤 介质的方式存在劳动强度大、产品易被污染、产生的废弃物多、生产效率低 下等问题。由于企业持续提高生产效率和市场竞争力的内在要求，需要不断 降低人工成本、材料成本，提高自动化程度;也由于质量体系的要求，必须 减少产品受污染环节。所以企业对生产线过滤环节的改进，是当前非常迫切 的需求。自清洗过滤器是将液体中的颗粒在一定条件下自动过滤清除的分离 过滤装置，根据自清洗的方式不同可分为刷式(刮式)、吸污式、反冲洗式、 转臂式，这几种方式也可能同时应用在一个过滤器系统中。由于过滤效果、 运行稳定性、设备成本、操作便捷性等方面的制约，现有的自清洁过滤器还 存在一些问题：吸污式、刷式过滤器普遍存在除渣不够彻底地问题，特别是 过滤网内外侧结垢后，需人工拆卸清洗或更换;反冲洗式过滤器通常只适用于含杂质的水的过滤，耗水量大，对反冲洗水的清洁度要求高。目前国内使 用的自清洗过滤器主要是从国外引进，但由于应用标准和条件不同，产品工 作性能不稳定，故障率较高;进口过滤器普遍结构复杂，使用和维修成本高， 所以无法在国内普及使用。
公开于该背景技术部分的信息仅仅旨在增加对本发明的总体背景的理 解，而不应当被视为承认或以任何形式暗示该信息构成已为本领域一般技术 人员所公知的现有技术。
发明内容
本发明的目的在于提供具备反冲洗功能的水处理过滤器，从而克服现有 技术的缺点。
本发明提供了一种具备反冲洗功能的水处理过滤器，其特征在于：过滤 器包括：过滤器外壳;污水入口，污水入口与过滤器外壳连通;污水出口， 污水出口与净水通道连接;第一过滤工作组合结构以及第二过滤工作组合结 构;第一过滤工作组合结构以及第二过滤工作组合结构通过净水通道相连通; 第一过滤工作组合结构包括如下组件：过滤介质，过滤介质一端与过滤介质 连接座连接;端部导流板，端部导流板设置于过滤介质的另一端;伸缩装置， 伸缩装置与过滤介质的一端固定连接，伸缩装置设置于过滤介质围成的空腔 中;导向杆，伸缩装置套接在导向杆上，伸缩装置能够沿导向杆伸缩运动; 柔性导流片，柔性导流片设置于导向杆上;流通阀座，流通阀座套接在导向 杆上，流通阀座设置于第一过滤工作组合结构靠近净水通道的一侧;流通阀， 流通阀设置于流通阀座内。
优选地，上述技术方案中，第一过滤工作组合结构以及第二过滤工作组 合结构具有相同的结构，第一过滤工作组合结构设置于过滤器外壳内部的一 侧，第二过滤工作组合结构设置于过滤器外壳内部的另一侧。
优选地，上述技术方案中，伸缩装置包括如下结构：固定螺母;主承力 杆，主承力杆的一端位于伸缩装置外壳中，主承力杆穿过伸缩装置外壳，伸 缩装置外壳能够相对于主承力杆伸缩运动;伸缩装置衬套，主承力杆的一端 伸入伸缩装置衬套;弹簧，弹簧一端与伸缩装置外壳连接，弹簧的另一端与 主承力杆伸入伸缩装置衬套的一端连接;加力斜面，加力斜面设置于伸缩装 置衬套外侧。
优选地，上述技术方案中，第一过滤工作组合结构还包括：多个定位环， 多个定位环设置于过滤介质上;定位杆，定位杆连接多个定位环，第一过滤 工作组合结构通过定位杆连接在过滤器外壳内部。
优选地，上述技术方案中，第一过滤工作组合结构还包括：止动挡片， 止动挡片设置于导向杆上，止动挡片用于限制柔性导流片的形变，主肋板， 主肋板设置于伸缩装置衬套与过滤介质之间，肋板一端与伸缩装置外壳连接; 副肋板，副肋板设置于主肋板与过滤介质之间，副肋板紧贴过滤介质。
优选地，上述技术方案中，过滤器包括排水阀，排水阀设置于过滤器外 壳上。
优选地，上述技术方案中，污水入口与过滤器外壳不垂直;污水出口与 净水通道连接不垂直。
与现有技术相比，本发明具有如下有益效果：现有技术已经提出了一些 具备反冲洗功能的过滤器，但是目前现有技术中的反冲洗过滤器的结构还有 可以改进的设计。例如：理想的过滤器内流体流动方向应当是污水从入口单 向的流向出口，但是由于目前的过滤器不设置导流板和导流片，这将导致污 水和清洗剂在过滤器中流向紊乱，从而造成污水或者清洗剂在过滤器中均不 是单向流动。在这种情况下，污水的过滤效率和清洗效率都会降低。此外， 目前的进出水口都与过滤器垂直，这导致污水或者清洗剂在流入过滤器之后都需要经过一个直角弯拐才能够继续进行过滤和清洗，发明人发现，这种设 计将导致一些清洗剂和污水或者过滤废渣堆积在直角弯拐处。为了克服上面 提出的缺陷以及其它未明确指出的缺陷，本发明设计了一种新型过滤器，本 发明的过滤加装了多个导流板和导流片，优化了过滤器内部流体流动方向， 提高了过滤效率，本发明的污水入口和出口均与过滤器呈锐角夹角，使得污 水能够顺利流入过滤介质，防止了废渣和污水残留。
