申请日2018.04.24
公开(公告)日2018.12.21
IPC分类号C02F1/00; B01F7/18; B01F15/02; B01F15/04
摘要
本实用新型公开了一种印制电路板制造的污水处理上药装置，涉及污水处理领域，用于向处理池中投放化学药剂，其包括：搅拌桶、搅拌组件、上料架、上料组件、上药管和水泵，所述搅拌桶顶部开设有开口，所述搅拌组件装配在搅拌桶的顶部以用于对搅拌桶内的化学药剂进行搅拌，所述上料组件装配在上料架上以用于向搅拌桶输入化学药剂，所述上药管将搅拌桶和处理池连通，所述水泵与上药管相装配以用于将搅拌桶中的化学药剂输入处理池中。解决了采用人工上药的方式工作人员的劳动强度较大的问题，降低了工作人员的劳动强度，提升了上药工作的工作效率。
权利要求书

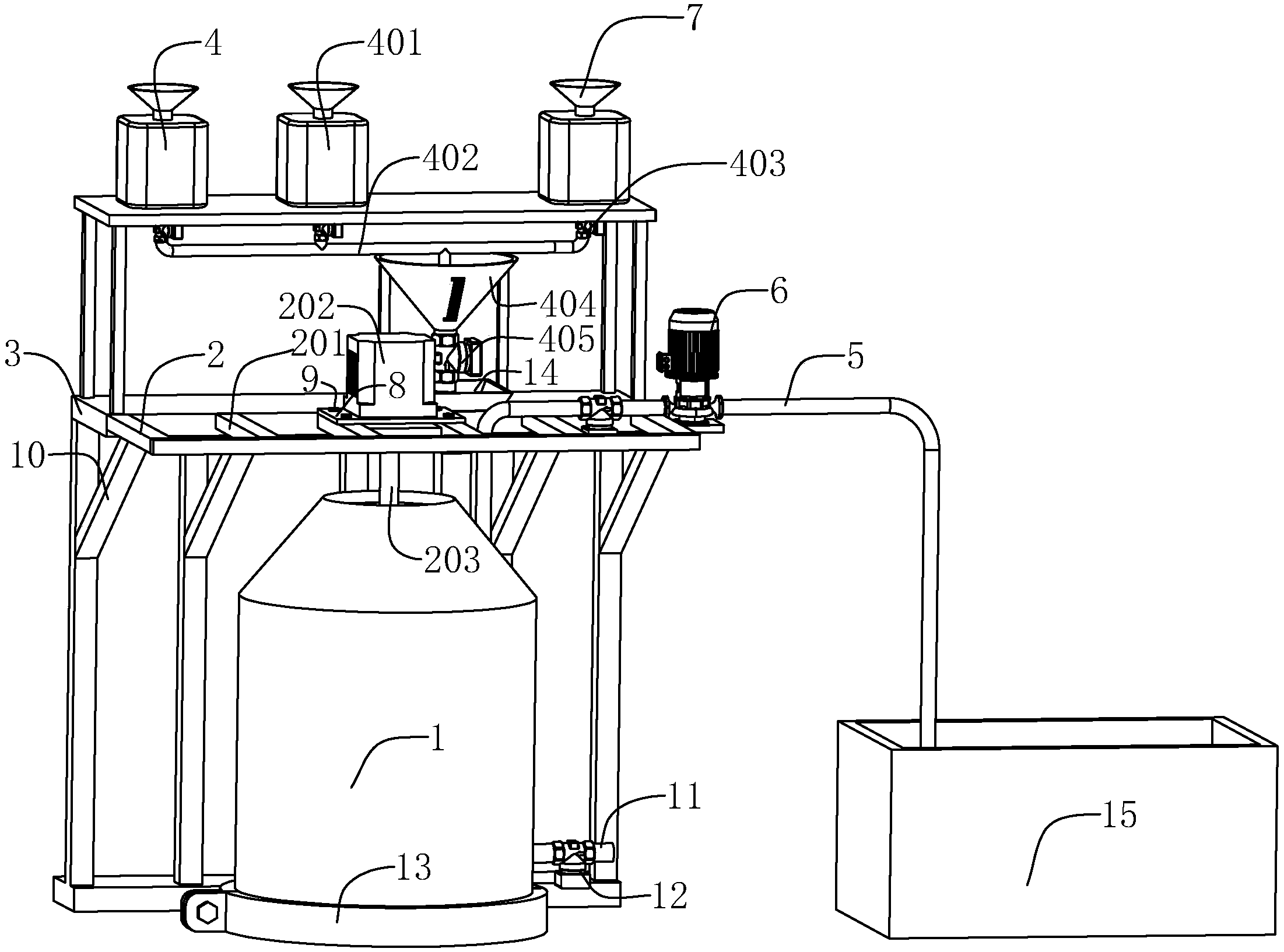

1.一种印制电路板制造的污水处理上药装置，其特征在于，包括：搅拌桶(1)、搅拌组件(2)、上料架(3)、上料组件(4)、上药管(5)和水泵(6)，
所述搅拌桶(1)顶部开设有开口，
所述搅拌组件(2)装配在搅拌桶(1)的顶部以用于对搅拌桶(1)内的化学药剂进行搅拌，
所述上料组件(4)装配在上料架(3)上以用于向搅拌桶(1)输入化学药剂，
所述上药管(5)将搅拌桶(1)和处理池(15)连通，
所述水泵(6)与上药管(5)相装配以用于将搅拌桶(1)中的化学药剂输入处理池(15)中。
2.根据权利要求1所述的印制电路板制造的污水处理上药装置，其特征在于，所述搅拌组件(2)包括：搅拌架(201)、驱动电机(202)、转动轴(203)和搅拌叶片(204)，
所述搅拌架(201)设置在搅拌桶(1)的顶部并与上料架(3)相装配，
所述转动轴(203)转动式装配在搅拌架(201)上并延伸至搅拌桶(1)内，
所述驱动电机(202)装配在搅拌架(201)上以用于驱动转动轴(203)转动，
所述搅拌叶片(204)固设在转动轴(203)上以用于搅拌搅拌桶(1)中的化学药剂。
3.根据权利要求2所述的印制电路板制造的污水处理上药装置，其特征在于，所述上料组件(4)包括：储料桶(401)、输料管(402)、输料阀(403)、计量斗(404)和电磁阀(405)，
所述储料桶(401)装配在上料架(3)上以用于储放化学药剂，
所述输料管(402)将储料桶(401)与计量斗(404)连通，
所述输料阀(403)装配在输料管(402)上以用于控制输料管(402)的通断，
所述计量斗(404)装配在上料架(3)上，
所述计量斗(404)上设置有刻度线，
所述计量斗(404)与搅拌桶(1)连通，
所述电磁阀(405)装配在计量斗(404)的底部以用于控制计量斗(404)的通断。
4.根据权利要求3所述的印制电路板制造的污水处理上药装置，其特征在于，所述储料桶(401)的顶部装配有与储料桶(401)连通的上料斗(7)。
5.根据权利要求4所述的印制电路板制造的污水处理上药装置，其特征在于，所述驱动电机(202)的边侧固设有锁定片(8)，
所述锁定片(8)上穿设有锁紧螺栓(9)以用于将锁定片(8)上紧在搅拌架(201)上。
6.根据权利要求5所述的印制电路板制造的污水处理上药装置，其特征在于，所述搅拌架(201)与上料架(3)间设置有加强筋(10)。
7.根据权利要求1所述的印制电路板制造的污水处理上药装置，其特征在于，所述搅拌桶(1)的底部插设有取样管(11)，
所述取样管(11)上装配有取样阀(12)。
8.根据权利要求1所述的印制电路板制造的污水处理上药装置，其特征在于，所述搅拌桶(1)的底部围设有固定框体(13)。
说明书
一种印制电路板制造的污水处理上药装置
技术领域
本实用新型涉及污水处理领域，特别涉及一种印制电路板制造的污水处理上药装置。
背景技术
印制电路板，又称PCB线路板，通常用于电子元器件的电气连接，采用印制电路板的主要优点是大大减少布线和装配的差错，提高了自动化水平和生产效率。
印制电路板制造的过程会产生污水，现有的印制电路板制造过程中产生的污水一般分为综合废水、有机废水、含镍废水和回用水四类进行处理，污水进行分类后排放到不同的处理池中进行处理，对污水处理时需要向处理池中投入化学药剂以对污水中的污染物进行沉淀处理，现有的化学药剂的上药方法一般采用人工投放，工作人员将化学物品按配比倒入搅拌桶中进行搅拌，完成搅拌后定时投放到处理池中。
但是，采用人工上药的方式工作人员的劳动强度较大，故而有待改进。
实用新型内容
本实用新型的目的是提供一种印制电路板制造的污水处理上药装置，采用机器工作的方式进行化学药剂的搅拌和上药，降低了工作人员的劳动强度，提升了上药工作的工作效率。
本实用新型的上述技术目的是通过以下技术方案得以实现的：
一种印制电路板制造的污水处理上药装置，包括：搅拌桶、搅拌组件、上料架、上料组件、上药管和水泵，
所述搅拌桶顶部开设有开口，
所述搅拌组件装配在搅拌桶的顶部以用于对搅拌桶内的化学药剂进行搅拌，
所述上料组件装配在上料架上以用于向搅拌桶输入化学药剂，
所述上药管将搅拌桶和处理池连通，
所述水泵与上药管相装配以用于将搅拌桶中的化学药剂输入处理池中。
通过采用上述技术方案，当需要向处理池内投放化学药剂时，工作人员首先利用上料组件将多种化学药剂输送至搅拌桶内，再利用搅拌组件对搅拌桶内的化学药剂进行搅拌，以使多种不同的化学药剂充分混合，接着启动水泵，将搅拌桶内完成搅拌的化学药剂通过上药管输送至处理池内，完成化学药剂的投放;采用机器工作的方式进行化学药剂的搅拌和上药，降低了工作人员的劳动强度，提升了上药工作的工作效率。
本实用新型的进一步，所述搅拌组件包括：搅拌架、驱动电机、转动轴和搅拌叶片，
所述搅拌架设置在搅拌桶的顶部并与上料架相装配，
所述转动轴转动式装配在搅拌架上并延伸至搅拌桶内，
所述驱动电机装配在搅拌架上以用于驱动转动轴转动，
所述搅拌叶片固设在转动轴上以用于搅拌搅拌桶中的化学药剂。
通过采用上述技术方案，当工作人员需要将输送到搅拌桶内的化学药剂进行搅拌时，工作人员启动驱动电机，带动转动轴绕其轴线转动，进而带动转动轴上的搅拌叶片转动，利用转动轴上的搅拌叶片对搅拌桶内的化学药剂进行搅拌。
本实用新型的进一步，所述上料组件包括：储料桶、输料管、输料阀、计量斗和电磁阀，
所述储料桶装配在上料架上以用于储放化学药剂，
所述输料管将储料桶与计量斗连通，
所述输料阀装配在输料管上以用于控制输料管的通断，
所述计量斗装配在上料架上，
所述计量斗上设置有刻度线，
所述计量斗与搅拌桶连通，
所述电磁阀装配在计量斗的底部以用于控制计量斗的通断。
通过采用上述技术方案，当需要向搅拌桶内输送化学药剂时，工作人员首先打开输料阀，使得储料桶中的化学药剂经过输料管输送至计量斗内，利用计量斗上的刻度判断需要投放的化学药剂的剂量，接着打开电磁阀，使得计量斗内的化学药剂输送至搅拌桶内，同理再将不同种类的化学药剂定量输送至搅拌桶内。
本实用新型的进一步，所述储料桶的顶部装配有与储料桶连通的上料斗。
通过采用上述技术方案，当储料桶内的化学药剂用光时，工作人员可以将化学药剂通过上料斗添加至储料桶内，方便于工作人员进行化学药剂的上料工作。
本实用新型的进一步，所述驱动电机的边侧固设有锁定片，
所述锁定片上穿设有锁紧螺栓以用于将锁定片上紧在搅拌架上。
通过采用上述技术方案，利用锁定片和锁紧螺栓的配合实现了驱动电机在搅拌架上的可拆卸式装配，结构简单，易于实现，方便于工作人员在驱动电机出现问题时进行更换。
本实用新型的进一步，所述搅拌架与上料架间设置有加强筋。
通过采用上述技术方案，利用加强筋增强了搅拌架和上料架的结构强度，延长了搅拌架和上料架的使用寿命。
本实用新型的进一步，所述搅拌桶的底部插设有取样管，
所述取样管上装配有取样阀。
通过采用上述技术方案，当工作人员需要检测完成搅拌的化学药剂是否符合要求时，工作人员可以打开取样阀，使得搅拌桶内的化学药剂在重力的作用下流出，方便于工作人员进行取样工作。
本实用新型的进一步，所述搅拌桶的底部围设有固定框体。
通过采用上述技术方案，利用固定框体使得搅拌桶在地面上的放置更加稳定，不易产生位移，降低搅拌桶在进行搅拌工作时在搅拌产生的离心力的作用下发生位移的可能性。
综上所述，本实用新型具有以下有益效果：
1.利用储料桶、输料管、输料阀、计量斗和电磁阀的配合实现了化学药剂的上料工作，利用搅拌架、驱动电机、转动轴和搅拌叶片的配合实现了对化学药剂的搅拌工作，利用水泵和上药管的配合将化学药剂输送至处理池内，采用机器工作的方式进行化学药剂的搅拌和上药，降低了工作人员的劳动强度，提升了上药工作的工作效率。
2. 利用取样管与取样阀的配合实现化学药剂的取样，方便于工作人员进行化学药剂的取样检测。
