申请日2018.04.19
公开(公告)日2018.12.11
IPC分类号C02F1/00; B01D29/01; B01D29/94; B01D29/64
摘要
本实用新型涉及污水处理技术领域，尤其是一种污水处理用无动力水平格栅，包括上下两端分别设有进水口和出水口的箱体，所述箱体的一侧内壁向下倾斜安装有滤网格栅，所述箱体内设有储渣斗，所述储渣斗位于滤网格栅向下倾斜一端的下方，所述箱体内位于滤网格栅的上方设有叶轮，所述叶轮包括转动安装在箱体内壁的转轴，所述转轴的外侧等距安装有多个叶片，所述进水口位于转轴与滤网格栅向上倾斜端之间的叶片的正上方，利用进水口的水流冲击力冲刷叶片，叶片将水跌落在滤网格栅上，五毫米以上的悬浮物被滤网格栅截留，同时运转中的叶片将留在滤网格栅上的浮渣刮入储渣斗，使滤网格栅上的浮渣异物自动得到清理。
权利要求书

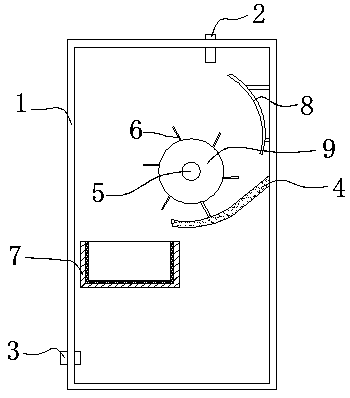

1.一种污水处理用无动力水平格栅，包括上下两端分别设有进水口(2)和出水口(3)的箱体(1)，其特征在于，所述箱体(1)的一侧内壁向下倾斜安装有滤网格栅(4)，所述滤网格栅(4)向下倾斜的一端与箱体(1)的另一侧内壁之间留出一定空隙，所述箱体(1)内设有储渣斗(7)，所述储渣斗(7)位于滤网格栅(4)向下倾斜一端的下方，所述箱体(1)内位于滤网格栅(4)的上方设有叶轮，所述叶轮包括转动安装在箱体(1)内壁的转轴(5)，所述转轴(5)的外侧等距安装有多个叶片(6)，所述叶片(6)与滤网格栅(4)的上表面接触连接，所述进水口(2)位于转轴(5)与滤网格栅(4)向上倾斜端之间的叶片(6)的正上方。
2.根据权利要求1所述的一种污水处理用无动力水平格栅，其特征在于，多个所述叶片(6)的两侧安装有圆形的挡板(9)，所述挡板(9)与转轴(5)同轴设置，且挡板(9)的半径为叶片(6)长度的三分之一至二分之一之间。
3.根据权利要求1所述的一种污水处理用无动力水平格栅，其特征在于，每个所述叶片(6)的两侧均设有立板(10)。
4.根据权利要求1所述的一种污水处理用无动力水平格栅，其特征在于，所述叶片(6)在转轴(5)上设有六个，且叶片(6)与转轴(5)之间的夹角为六十度。
5.根据权利要求1所述的一种污水处理用无动力水平格栅，其特征在于，所述储渣斗(7)为抽屉结构，且箱体(1)上设有用于取出储渣斗(7)的开口。
6.根据权利要求1所述的一种污水处理用无动力水平格栅，其特征在于，所述叶片(6)与滤网格栅(4)的接触端设有毛刷。
7.根据权利要求1所述的一种污水处理用无动力水平格栅，其特征在于，所述滤网格栅(4)的向上倾斜端的上方设有呈弧形的导流板(8)，所述导流板(8)的内弧面朝向叶片(6)。
说明书
一种污水处理用无动力水平格栅
技术领域
本实用新型涉及污水处理技术领域，尤其涉及一种污水处理用无动力水平格栅。
背景技术
水资源是自然资源的重要组成部分，是我国现代化建设的重要资源保证，居民生活和企业生产都需要安全用水，但是随着工业的发展，水污染越来越严重，净水的任务日益繁重，净水的一般流程中都少不了过滤的环节，一般的过滤装置都是采用滤网格栅，而在过滤过程中，浮渣不可避免的会发生堵塞，且清理工作异常繁重，对此我们推出一种污水处理用无动力水平格栅。
发明内容
本实用新型的目的是为了解决现有技术中存在的缺点，而提出的一种污水处理用无动力水平格栅。
为了实现上述目的，本实用新型采用了如下技术方案：
设计一种污水处理用无动力水平格栅，包括上下两端分别设有进水口和出水口的箱体，所述箱体的一侧内壁向下倾斜安装有滤网格栅，所述滤网格栅向下倾斜的一端与箱体的另一侧内壁之间留出一定空隙，所述箱体内设有储渣斗，所述储渣斗位于滤网格栅向下倾斜一端的下方，所述箱体内位于滤网格栅的上方设有叶轮，所述叶轮包括转动安装在箱体内壁的转轴，所述转轴的外侧等距安装有多个叶片，所述叶片与滤网格栅的上表面接触连接，所述进水口位于转轴与滤网格栅向上倾斜端之间的叶片的正上方。
优选的，多个所述叶片的两侧安装有圆形的挡板，所述挡板与转轴同轴设置，且挡板的半径为叶片长度的三分之一至二分之一之间。
优选的，每个所述叶片的两侧均设有立板。
优选的，所述叶片在转轴上设有六个，且叶片与转轴之间的夹角为六十度。
优选的，所述储渣斗为抽屉结构，且箱体上设有用于取出储渣斗的开口。
优选的，所述叶片与滤网格栅的接触端设有毛刷。
优选的，所述滤网格栅的向上倾斜端的上方设有呈弧形的导流板，所述导流板的内弧面朝向叶片。
本实用新型提出的一种污水处理用无动力水平格栅，有益效果在于：利用进水口的水流冲击力冲刷叶片，从而驱动叶轮旋转，叶片将水跌落在滤网格栅上，五毫米以上的悬浮物被滤网格栅截留，同时运转中的叶片将留在滤网格栅上的浮渣刮入储渣斗，使滤网格栅上的浮渣异物自动得到清理。
