申请日2007.04.23
公开(公告)日2008.04.02
IPC分类号C02F1/00; C02F11/00
摘要
本实用新型公开了一种城镇污水处理综合利用反应池，包括化粪池和污水管网，在化粪池顶部设有沼气收集管，在污水管网上设置沼气收集管，沼气收集管与沼气收集装置连通，通过沼气收集装置与输气管网连通。本实用新型的优点：1.将城镇化粪池和污水管网产生的沼气加以回收利用，满足居民炊事、洗浴、照明等需要，同时解决沼气在化粪池及其下水管网内造成的安全隐患。2.整体型化粪池可设有污泥排放口(排渣口)，通过它将化粪池、污水管网的污泥收集，作为有机肥出售和直接用于小区花肥。
権利要求書
1.一种城镇污水处理综合利用反应池，包括化粪池和污水管网，其特征是： 在化粪池顶部设有沼气收集管，在污水管网上设置沼气收集管，沼气收集管 与沼气收集装置连通，通过沼气收集装置与输气管网连通。
2.根据权利要求1所述的城镇污水处理综合利用反应池，其特征是：化粪池 包括整体成型壳体和其上部的进料口、导气管及下部的排渣口，在整体成型 壳体内顶面和内底面上交错设置有隔离挡板，在壳体内设置有搅拌器机构， 进料口与城市下水管网连通;导气管与沼气收集管连通。
3.根据权利要求2所述的城镇污水处理综合利用反应池，其特征是：搅拌器 机构由纵向转轴、装在纵向转轴上的叶片和与纵向转轴联接的电机组成。
说明书
城镇污水处理综合利用反应池
技术领域
本实用新型涉及一种城镇污水处理综合利用反应池。
背景技术
随着城镇规模的不断扩大，人民生活水平的不断提高，城市楼房的化粪 池及其下水管网所产生的沼气造成的安全隐患越来越突出，成为埋藏在城市 居民身边的定时炸弹;另外化粪池和下水管网中的污泥由于不正确的存放， 形成了二次污染。
实用新型内容
本实用新型的目的是提供一种城镇污水处理综合利用反应池;本反应池 可以彻底清除城市居民身边的定时炸弹，解决二次污染。

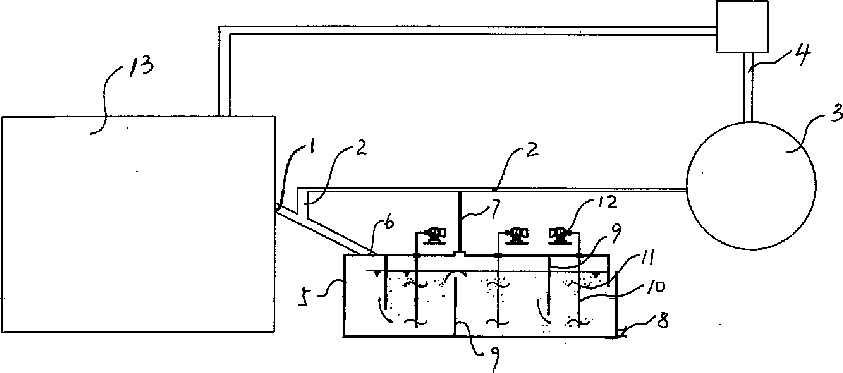

本实用新型的技术方案是：一种城镇污水处理综合利用反应池，包括化 粪池和污水管网，在化粪池顶部设有沼气收集管，在污水管网上设置沼气收 集管，沼气收集管与沼气收集装置连通，通过沼气收集装置与输气管网连通。
化粪池包括整体成型壳体和其上部的进料口、导气管及下部的排渣口， 在整体成型壳体内顶面和内底面上交错设置有隔离挡板，在壳体内设置有搅 拌器机构，进料口与城市下水管网连通;导气管与沼气收集管连通。
搅拌器机构由纵向转轴、装在纵向转轴上的叶片和与纵向转轴联接的电 机组成。
本实用新型的优点：
1、将城镇化粪池和污水管网产生的沼气加以回收利用，满足居民炊事、洗浴、 照明等需要，同时解决沼气在化粪池及其下水管网内造成的安全隐患。
2、整体型化粪池可设有污泥排放口(排渣口)，通过它将化粪池、污水管网 的污泥收集，做为有机肥出售和直接用于小区花肥。
