申请日2018.05.25
公开(公告)日2018.10.02
IPC分类号C02F9/02
摘要

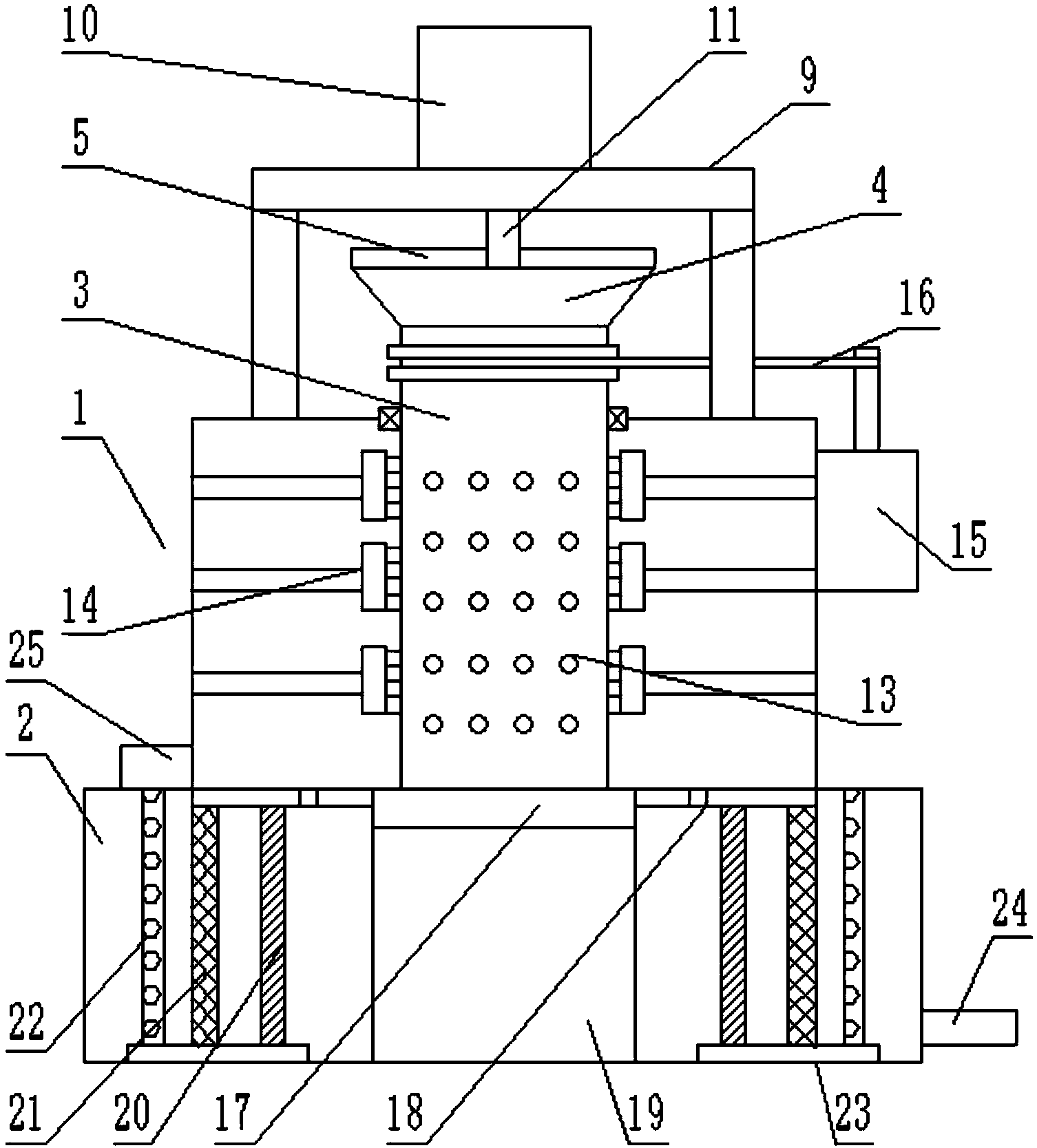

本发明公开了一种离心脱泥污水处理装置，包括在竖直方向上依次叠加设置的净化箱和排泥筒，所述排泥筒内部插装有与其转动连接的离心桶，所述离心桶为圆柱形桶，且离心桶上端伸出排泥筒上方，离心桶底部设有密封门，且离心桶底部与排泥筒底面转动连接，离心桶上部侧面与排泥筒顶面转动连接，在排泥筒侧面设有第二电机，所述第二电机的输出轴通过传动带与离心桶外壁传动连接;本装置通过排泥筒预先对污水进行离心分离处理，使污水中的污泥脱出，并大大提高污水中的溶氧量，使后段处理压力大大减小，并且通过依次套装的金属筛网、粗效滤网和细效滤网对除泥后的污水进行过滤，分布吸收提高吸收效率，同时也避免了处理不均的情况。
翻译权利要求书
1.一种离心脱泥污水处理装置，包括在竖直方向上依次叠加设置的净化箱和排泥筒，其特征在于，所述排泥筒内部插装有与其转动连接的离心桶，所述离心桶为圆柱形桶，且离心桶上端伸出排泥筒上方，离心桶底部设有密封门，且离心桶底部与排泥筒底面转动连接，离心桶上部侧面与排泥筒顶面转动连接，在排泥筒侧面设有第二电机，所述第二电机的输出轴通过传动带与离心桶外壁传动连接，所述传动带套装在离心桶外壁上;所述离心桶顶部设有进水斗，在进水斗顶部设有封盖，所述封盖由两个对接的半圆盖体组成，其中一个半圆盖体上开设有连接口用于连接污水输送管道，所述封盖中央开设有圆形的转轴孔;所述离心桶顶部设有支架，所述支架呈方桌状，在支架顶部设有第一电机，所述第一电机的输出端连接有伸入离心桶内并与离心桶中心重叠的转轴，在转轴上连接有两个对称设置并与转轴互相平行的刮板，所述刮板外侧与离心桶内壁相贴合;在离心桶外壁上开设有多个离心孔，所述排泥筒内壁上设有多个毛刷，多个毛刷分为两组对称设置，且毛刷前端与离心桶外壁相贴合;所述净化箱与排泥筒的接触面上开设有用于连接净化箱和排泥筒的连接通道，在净化箱内设中央设有与排泥腔，所述排气腔与离心桶底部对接，在净化箱内底部设有安装板，所述安装板呈圆环状，在安装板上由内至外依次设有金属筛网、粗效滤网和细效滤网，所述金属筛网、粗效滤网和细效滤网均呈圆柱状，在净化箱侧壁下部开设有排水管，所述排水管上设有单向阀;所述连接通道位于金属筛网内侧。
2.根据权利要求1所述的一种离心脱泥污水处理装置，其特征在于，所述离心孔为孔径为100目。
3.根据权利要求1所述的一种离心脱泥污水处理装置，其特征在于，所述排泥筒侧面底部设有排泥管。
4.根据权利要求1所述的一种离心脱泥污水处理装置，其特征在于，所述粗效滤网由聚四氟乙烯框架和不锈钢丝芯组成。
5.根据权利要求1所述的一种离心脱泥污水处理装置，其特征在于，所述细效滤网为活性炭填充丝绵网。
6.根据权利要求1所述的一种离心脱泥污水处理装置，其特征在于，所述进水斗与离心桶为一体式结构，进水斗呈向上张口的喇叭状。
7.根据权利要求1所述的一种离心脱泥污水处理装置，其特征在于，所述离心桶外壁上设有向内凹陷用于固定传动带的圆弧槽。
说明书
一种离心脱泥污水处理装置
技术领域
本发明涉及水处理设备，具体是一种离心脱泥污水处理装置。
背景技术
水处理是通过物理的、化学的手段，去除水中一些对生产、生活不需要的有害物质的过程，是为了适用于特定的用途而对水进行的沉降、过滤、混凝、絮凝，以及缓蚀、阻垢等水质调理的过程。
随着社会的发展，人民的生活环境变得越来越重要，城市污水的处理也给环境治理带来了诸多难题，污水在处理过后会残留很多污泥，有些污水处理装置在处理污水过后，由于无法对污泥进行处理导致残留的污泥越来越多，而且污泥具有广阔的资源化和能源化的利用前景，所以需要对污泥进行集中分离便于二次处理;并且在进行污水的过滤过程中，污泥容易对滤网产生堵塞，直接影响后段的清理效果及清理效率。
发明内容
本发明的目的在于提供一种离心脱泥污水处理装置，以解决上述背景技术中提出的问题。
为实现上述目的，本发明提供如下技术方案：
一种离心脱泥污水处理装置，包括在竖直方向上依次叠加设置的净化箱和排泥筒，所述排泥筒内部插装有与其转动连接的离心桶，所述离心桶为圆柱形桶，且离心桶上端伸出排泥筒上方，离心桶底部设有密封门，且离心桶底部与排泥筒底面转动连接，离心桶上部侧面与排泥筒顶面转动连接，在排泥筒侧面设有第二电机，所述第二电机的输出轴通过传动带与离心桶外壁传动连接，所述传动带套装在离心桶外壁上;所述离心桶顶部设有进水斗，在进水斗顶部设有封盖，所述封盖由两个对接的半圆盖体组成，其中一个半圆盖体上开设有连接口用于连接污水输送管道，所述封盖中央开设有圆形的转轴孔;所述离心桶顶部设有支架，所述支架呈方桌状，在支架顶部设有第一电机，所述第一电机的输出端连接有伸入离心桶内并与离心桶中心重叠的转轴，在转轴上连接有两个对称设置并与转轴互相平行的刮板，所述刮板外侧与离心桶内壁相贴合;在离心桶外壁上开设有多个离心孔，所述排泥筒内壁上设有多个毛刷，多个毛刷分为两组对称设置，且毛刷前端与离心桶外壁相贴合;所述净化箱与排泥筒的接触面上开设有用于连接净化箱和排泥筒的连接通道，在净化箱内设中央设有与排泥腔，所述排气腔与离心桶底部对接，在净化箱内底部设有安装板，所述安装板呈圆环状，在安装板上由内至外依次设有金属筛网、粗效滤网和细效滤网，所述金属筛网、粗效滤网和细效滤网均呈圆柱状，在净化箱侧壁下部开设有排水管，所述排水管上设有单向阀;所述连接通道位于金属筛网内侧。
作为本发明的优选方案：所述离心孔为孔径为100目。
作为本发明再进一步的优选方案：所述排泥筒侧面底部设有排泥管。
作为本发明再进一步的优选方案：所述粗效滤网由聚四氟乙烯框架和不锈钢丝芯组成。
作为本发明再进一步的优选方案：所述细效滤网为活性炭填充丝绵网。
作为本发明再进一步的优选方案：所述进水斗与离心桶为一体式结构，进水斗呈向上张口的喇叭状。
作为本发明再进一步的优选方案：所述离心桶外壁上设有向内凹陷用于固定传动带的圆弧槽。
与现有技术相比，本发明的有益效果是：本装置通过排泥筒预先对污水进行离心分离处理，使污水中的污泥脱出，并大大提高污水中的溶氧量，使后段处理压力大大减小，并且通过依次套装的金属筛网、粗效滤网和细效滤网对除泥后的污水进行过滤，分布吸收提高吸收效率，同时也避免了处理不均的情况。
