申请日2018.05.25
公开(公告)日2018.11.02
IPC分类号C02F9/02
摘要
本发明公开了一种建筑涂料生产废水预处理装置，包括膜过滤箱、过渡箱、过滤箱和过滤机构;所述膜过滤箱上端设有过渡箱，过渡箱上端设有过滤箱，膜过滤箱内设有膜过滤器，膜过滤器下端连接过滤管，过滤管与设置在膜过滤箱内的储液室连通，储液室左侧设有检测机构，储液室右侧设有循环泵，过滤箱内设有过滤机构，过滤箱内部两侧设有滑槽，过滤机构两侧设有与滑槽配合使用的滑块，过滤机构内左右对称设有一过滤室。本发明通过自动循环过滤可以除去建筑涂料生产废水大部分的固体废物，减少了堵塞废水处理设备管道的风险，同时通过过滤机构内左右对称设有一过滤室，实现即时排出固体废物，操作简单，保证过滤效果，并且提高了过滤效率。
翻译权利要求书

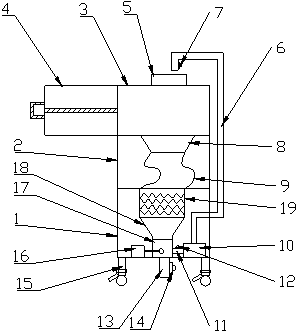

1.一种建筑涂料生产废水预处理装置，其特征在于，包括膜过滤箱(1)、过渡箱(2)、过滤箱(3)、过滤机构(4)、循环泵(10)和过滤室(20);所述膜过滤箱(1)上端设有过渡箱(2)，过渡箱(2)上端设有过滤箱(3)，膜过滤箱(1)内设有膜过滤器(19)，过渡箱(2)内上端设有过渡口(8)，过渡口(8)下端与过渡管(9)连通，膜过滤器(19)上端与过渡管(9)下端连通，膜过滤器(19)下端连接过滤管(18)，过滤管(18)与设置在膜过滤箱(1)内的储液室(17)连通，储液室(17)左侧设有检测机构(16)，储液室(17)右侧设有循环泵(10)，循环泵(10)的输出端连接循环管(6)，过滤箱(3)内设有过滤机构(4)，过滤箱(3)内部两侧设有滑槽(26)，过滤机构(4)两侧设有与滑槽(26)配合使用的滑块(25)，过滤机构(4)内左右对称设有一过滤室(20)，过滤室(20)下端设有过滤板(24)。
2.根据权利要求1所述的建筑涂料生产废水预处理装置，其特征在于，所述膜过滤箱(1)下端设有万向轮(15)，万向轮(15)共有多个，且均匀分布在膜过滤箱(1)下端。
3.根据权利要求2所述的建筑涂料生产废水预处理装置，其特征在于，所述膜过滤器(19)内设有多层过滤膜(27)，且过滤膜(27)为波浪状。
4.根据权利要求1所述的建筑涂料生产废水预处理装置，其特征在于，所述检测机构(16)的输入端伸入至储液室(17)内;储液室(17)下端设有出液口(13)，出液口(13)上设有下电磁阀(14)。
5.根据权利要求4所述的建筑涂料生产废水预处理装置，其特征在于，所述循环泵(10)的输入端通过连接管(11)连通至储液室(17)，且连接管(11)上设有中电磁阀(12)。
6.根据权利要求1所述的建筑涂料生产废水预处理装置，其特征在于，所述循环管(6)穿过膜过滤箱(1)延伸至设置在过滤箱(3)上端中部的进料口(5)上方，循环管(6)上设有上电磁阀(7)。
7.根据权利要求1所述的建筑涂料生产废水预处理装置，其特征在于，所述过滤板(24)的形状和大小均与过渡口(8)开口的形状和大小相同。
8.根据权利要求1所述的建筑涂料生产废水预处理装置，其特征在于，所述过滤机构(4)正面左右两侧对称设有限位销(21)。
9.根据权利要求8所述的建筑涂料生产废水预处理装置，其特征在于，所述过滤机构(4)两侧均设有与限位销(21)配合使用的限位销开关(22)。
10.根据权利要求8或9所述的建筑涂料生产废水预处理装置，其特征在于，所述过滤机构(4)两侧还对称设有一把手(23)。
说明书
一种建筑涂料生产废水预处理装置
技术领域
本发明涉及一种废水处理设备领域，具体是一种建筑涂料生产废水预处理装置。
背景技术
建筑涂料是一种涂覆于建筑物、装饰建筑物或保护建筑物的涂料。随着社会的不断发展，建筑涂料用量也在不断增加，但是，建筑涂料在生产中产生的废水成分复杂，若将废水直接进入现有的建筑涂料废水处理系统(絮凝、过滤等)中进行处理，其处理成本高，处理后的废水不易达标。同时，由于建筑涂料生产中，通常大量使用钛白粉、重钙等纳米级超细无机粉料，导致生产废水中含有大量的固体废物，同时，由于采用合成乳液，在涂料制备过程中容易形成粘稠的结块，容易堵塞管道，进而导致设备损坏，大大影响了污水处理效率。因此，设计一种建筑涂料生产废水预处理装置，用于除去大部分的固体废物以使废水的悬浮物指标大大降低，成为亟需解决的问题。
发明内容
本发明的目的在于提供一种建筑涂料生产废水预处理装置，以解决上述背景技术中提出的问题。
为实现上述目的，本发明提供如下技术方案：
一种建筑涂料生产废水预处理装置，包括膜过滤箱、过渡箱、过滤箱、过滤机构、循环泵和过滤室;所述膜过滤箱上端设有过渡箱，过渡箱上端设有过滤箱，膜过滤箱内设有膜过滤器，过渡箱内上端设有过渡口，过渡口下端与过渡管连通，膜过滤器上端与过渡管下端连通，膜过滤器下端连接过滤管，过滤管与设置在膜过滤箱内的储液室连通，储液室左侧设有检测机构，储液室右侧设有循环泵，循环泵的输出端连接循环管，过滤箱内设有过滤机构，过滤箱内部两侧设有滑槽，过滤机构两侧设有与滑槽配合使用的滑块，过滤机构内左右对称设有一过滤室，过滤室下端设有过滤板。
作为本发明进一步的方案：所述膜过滤箱下端设有万向轮，万向轮共有多个，且均匀分布在膜过滤箱下端。
作为本发明再进一步的方案：所述膜过滤器内设有多层过滤膜，且过滤膜为波浪状。
作为本发明再进一步的方案：所述检测机构的输入端穿过储液室伸入至储液室内;储液室下端设有出液口，出液口上设有下电磁阀。
作为本发明再进一步的方案：所述循环泵的输入端通过连接管连通至储液室，且连接管上设有中电磁阀。
作为本发明再进一步的方案：所述循环管穿过膜过滤箱延伸至设置在过滤箱上端中部的进料口上方，循环管上设有上电磁阀。
作为本发明再进一步的方案：所述过滤板的形状和大小均与过渡口开口的形状和大小相等。
作为本发明再进一步的方案：所述过滤机构正面左右两侧对称设有限位销。
作为本发明再进一步的方案：所述过滤机构两侧均设有与限位销配合使用的限位销开关。
作为本发明再进一步的方案：所述过滤机构两侧还对称设有一把手。
与现有技术相比，本发明的有益效果是：
本发明通过自动循环过滤可以除去建筑涂料生产废水大部分的固体废物，大大降低了废水的悬浮物，通过循环过滤，能够有效过滤杂质，减少了堵塞废水处理设备管道的风险，从而使得后续废水处理成本降低，同时通过过滤机构内左右对称设有一过滤室，实现即时排出固体废物，操作简单，提高了过滤效率。而且，整个装置设计简单，结构相互衔接，使用方便，对废水进行有效地处理，移动方便，清理废物方便、快捷，在一个过滤室工作时，能够对另一个进行及时的处理，不影响过滤的进行，显著提高过滤效果和效率。
