申请日2018.04.17
公开(公告)日2018.10.19
IPC分类号C02F1/52
摘要
一种具有转动扰动功能的环保型污水处理用设备，包括池体，所述池体内底部中间处固定连接有支撑套筒，支撑套筒底部与池体的接触处开设有若干个第一通孔;所述支撑套筒内部设置有转动筒，转动筒外侧壁上固定连接有螺旋绞龙，且转动筒内部开设有空腔，空腔与支撑套筒之间通过开设在转动筒侧壁上的若干第二通孔相连通，且转动筒顶部开设有让位通孔;所述转动筒顶部固定连接有齿圈，齿圈底部均匀开设有若干个第三通孔，所述池体外侧壁上对称固定连接有两个支撑座，支撑座上固定连接有支撑柱。本发明的有益效果是转动杆受到离心力后会绕铰链转动，从而带动搅拌杆改变了搅拌方向和角度，有效提高了污水与絮凝剂的混合搅拌效果。
权利要求书
1.一种具有转动扰动功能的环保型污水处理用设备，包括池体，其特征在于，所述池体内底部中间处固定连接有支撑套筒，支撑套筒底部与池体的接触处开设有若干个第一通孔;所述支撑套筒内部设置有转动筒，转动筒外侧壁上固定连接有螺旋绞龙，且转动筒内部开设有空腔，空腔与支撑套筒之间通过开设在转动筒侧壁上的若干第二通孔相连通，且转动筒顶部开设有让位通孔;所述转动筒顶部固定连接有齿圈，齿圈底部均匀开设有若干个第三通孔，所述池体外侧壁上对称固定连接有两个支撑座，支撑座上固定连接有支撑柱，两根支撑柱顶部固定连接有支撑板，所述齿圈穿过支撑板设置，所述齿圈左侧啮合有齿轮，齿轮上侧固定连接有第一转轴，第一转轴顶端与第一电机输出轴固定连接;所述空腔内设置有第二转轴，第二转轴穿过让位通孔设置，且第二转轴与位于支撑板上侧的第二电机输出轴相连接，所述第二转轴上均匀布置有若干个混合装置，所述混合装置包括铰链，铰链设置在第二转轴侧壁上，所述铰链上活动铰接有转动杆，转动杆与第二转轴之间通过弹簧相连接，所述转动杆上均匀布置有若干搅拌杆;所述齿圈外侧壁上还均匀固定连接有若干水平杆，水平杆另一端固定连接有竖直杆，竖直杆上均匀布置有若干搅拌凸起。
2.根据权利要求1所述的一种具有转动扰动功能的环保型污水处理用设备，其特征在于，所述池体顶部为敞口状。
3.根据权利要求1或2所述的一种具有转动扰动功能的环保型污水处理用设备，其特征在于，所述池体底部开设有排液通道，排液通道上设置有阀门。
4.根据权利要求1所述的一种具有转动扰动功能的环保型污水处理用设备，其特征在于，所述支撑板上侧开设有环形导向槽。
5.根据权利要求4所述的一种具有转动扰动功能的环保型污水处理用设备，其特征在于，所述环形导向槽内设置有环形板，环形板上侧固定连接有若干根连接柱，连接柱另一端与齿圈顶部侧壁固定连接。
6.根据权利要求1所述的一种具有转动扰动功能的环保型污水处理用设备，其特征在于，所述第二通孔的直径为3mm-5mm。
7.根据权利要求6所述的一种具有转动扰动功能的环保型污水处理用设备，其特征在于，所述搅拌凸起呈三棱锥状。
说明书
一种具有转动扰动功能的环保型污水处理用设备
技术领域
本发明涉及污水处理技术领域，具体涉及一种具有转动扰动功能的环保型污水处理用设备。
背景技术
近年来我国工业污水和生活污水排放量成逐年增长趋势，未经处理或处理不得当的污水直接排放到自然中严重影响了环境卫生，威胁人们的饮水安全。因此，对于污水的处理已经迫在眉睫。污水处理(sewage treatment,wastewater treatment)：为使污水达到排水某一水体或再次使用的水质要求对其进行净化的过程。污水处理被广泛应用于建筑、农业，交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域，也越来越多地走进寻常百姓的日常生活。
在现有技术中，常常利用絮凝技术来处理污水。使水或液体中悬浮微粒集聚变大，或形成絮团，从而加快粒子的聚沉，达到固-液分离的目的，这一现象或操作称作絮凝。通常絮凝的实施靠添加适当的絮凝剂，其作用是吸附微粒，在微粒间“架桥”，从而促进集聚。胶乳工业中，絮凝是胶乳凝固的第一阶段，是一种不可逆的聚集。絮凝剂通常为铵盐一类电解质或有吸附作用的胶质化学品。常见的絮凝剂一般都是粉末状或颗粒状的，直接投放至污水中造成难以溶解现象的发生，降低了絮凝效果。
在现有技术中，在絮凝池中一般都是利用搅拌叶片来对污水进行搅拌的，当时搅拌叶片的位置仅局限在相同的位置上，难以使污水和絮凝剂得到很好的混合，导致絮凝效果较差。
发明内容
本发明的目的在于提供一种具有转动扰动功能的环保型污水处理用设备，以解决上述背景技术中提出的问题。
为实现上述目的，本发明提供如下技术方案：

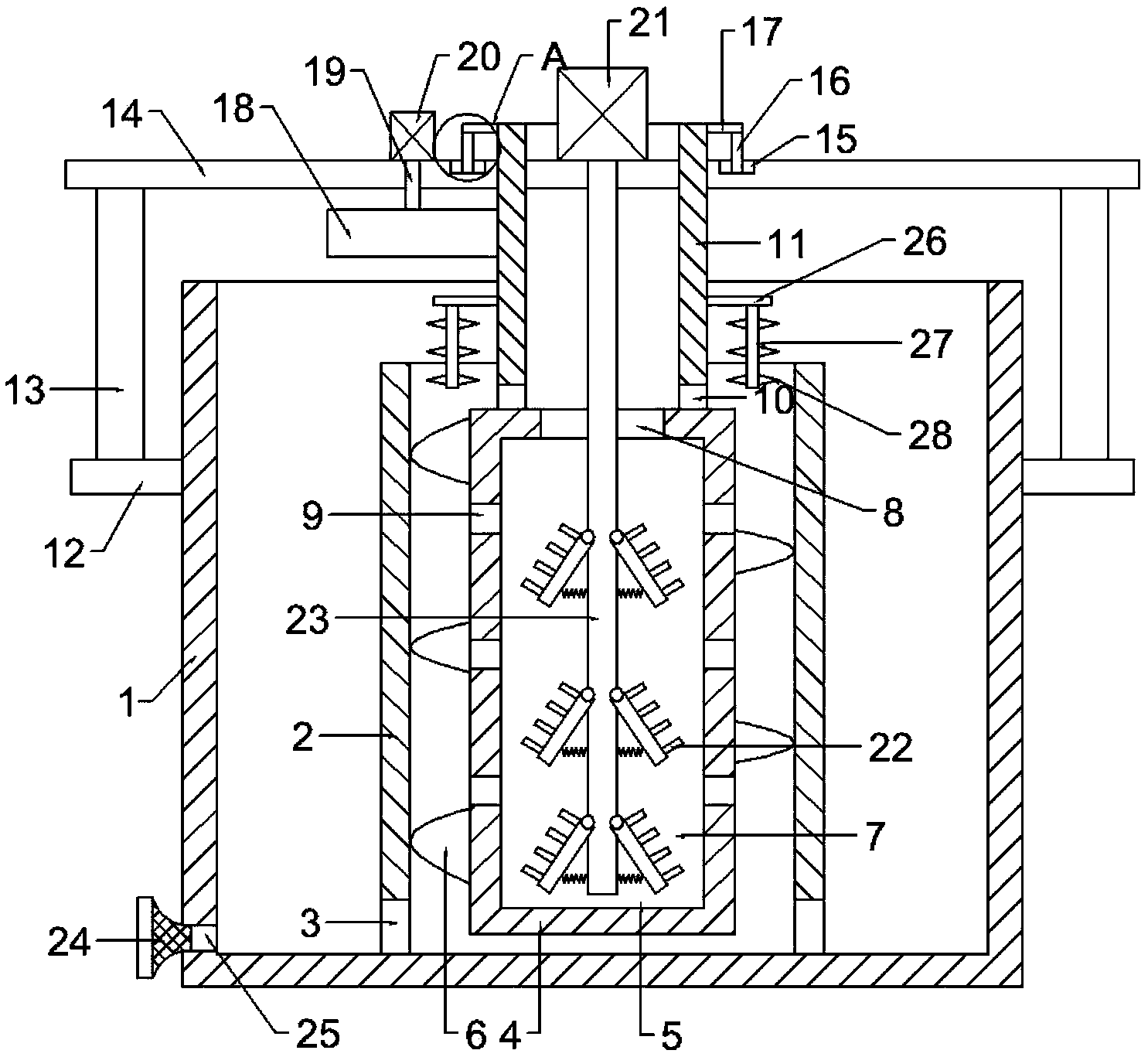

一种具有转动扰动功能的环保型污水处理用设备，包括池体，所述池体内底部中间处固定连接有支撑套筒，支撑套筒底部与池体的接触处开设有若干个第一通孔;所述支撑套筒内部设置有转动筒，转动筒外侧壁上固定连接有螺旋绞龙，且转动筒内部开设有空腔，空腔与支撑套筒之间通过开设在转动筒侧壁上的若干第二通孔相连通，且转动筒顶部开设有让位通孔;所述转动筒顶部固定连接有齿圈，齿圈底部均匀开设有若干个第三通孔，所述池体外侧壁上对称固定连接有两个支撑座，支撑座上固定连接有支撑柱，两根支撑柱顶部固定连接有支撑板，所述齿圈穿过支撑板设置，所述齿圈左侧啮合有齿轮，齿轮上侧固定连接有第一转轴，第一转轴顶端与第一电机输出轴固定连接;所述空腔内设置有第二转轴，第二转轴穿过让位通孔设置，且第二转轴与位于支撑板上侧的第二电机输出轴相连接，所述第二转轴上均匀布置有若干个混合装置，所述混合装置包括铰链，铰链设置在第二转轴侧壁上，所述铰链上活动铰接有转动杆，转动杆与第二转轴之间通过弹簧相连接，所述转动杆上均匀布置有若干搅拌杆;所述齿圈外侧壁上还均匀固定连接有若干水平杆，水平杆另一端固定连接有竖直杆，竖直杆上均匀布置有若干搅拌凸起。
作为本发明进一步的效果是：所述池体顶部为敞口状。
作为本发明再进一步的效果是：所述池体底部开设有排液通道，排液通道上设置有阀门。
作为本发明再进一步的效果是：所述支撑板上侧开设有环形导向槽。
作为本发明再进一步的效果是：所述环形导向槽内设置有环形板，环形板上侧固定连接有若干根连接柱，连接柱另一端与齿圈顶部侧壁固定连接。
作为本发明再进一步的效果是：所述第二通孔的直径为3mm-5mm。
作为本发明再进一步的效果是：所述搅拌凸起呈三棱锥状。
本发明的有益效果是转动杆受到离心力后会绕铰链转动，从而带动搅拌杆改变了搅拌方向和角度，有效提高了污水与絮凝剂的混合搅拌效果;在搅拌的同时，污水还可以通过第二通孔冒出，与螺旋绞龙提升的污水形成一定的混合效果;齿圈在转动时会通过水平杆来带动竖直杆转动，竖直杆带动搅拌凸起的转动，搅拌凸起对支撑套筒顶部的污水进行搅拌混合，有效提高了污水的混合效果。
