申请日2018.04.17
公开(公告)日2018.09.18
IPC分类号B01D29/56; B01D29/03
摘要
本发明公开了一种便捷的污水再利用水箱，包括水箱本体，所述水箱本体的底部设有万向轮，所述水箱本体的顶部通过铰链铰接有箱盖，所述水箱本体的内部设有纵向设置的立板，所述第一净化室的侧壁上固定焊接有支撑块，所述支撑块上放置有净化篮，所述净化篮内底部设有第一过滤网，所述第二净化室内的侧壁上成对设有倾斜设置的固定槽，所述固定槽不少于三组，所述固定槽中固定有第二过滤网，所述水箱本体右侧壁的底部连接有排水管。在现有水箱的基础上进行改进，根据实际需要调节闸板的高度，从而改变通孔的流通面积，进而实现对污水处理的流量进行调节，倾斜设置的第二过滤网和污水的接触面积大，从而提高了过滤效率。
权利要求书

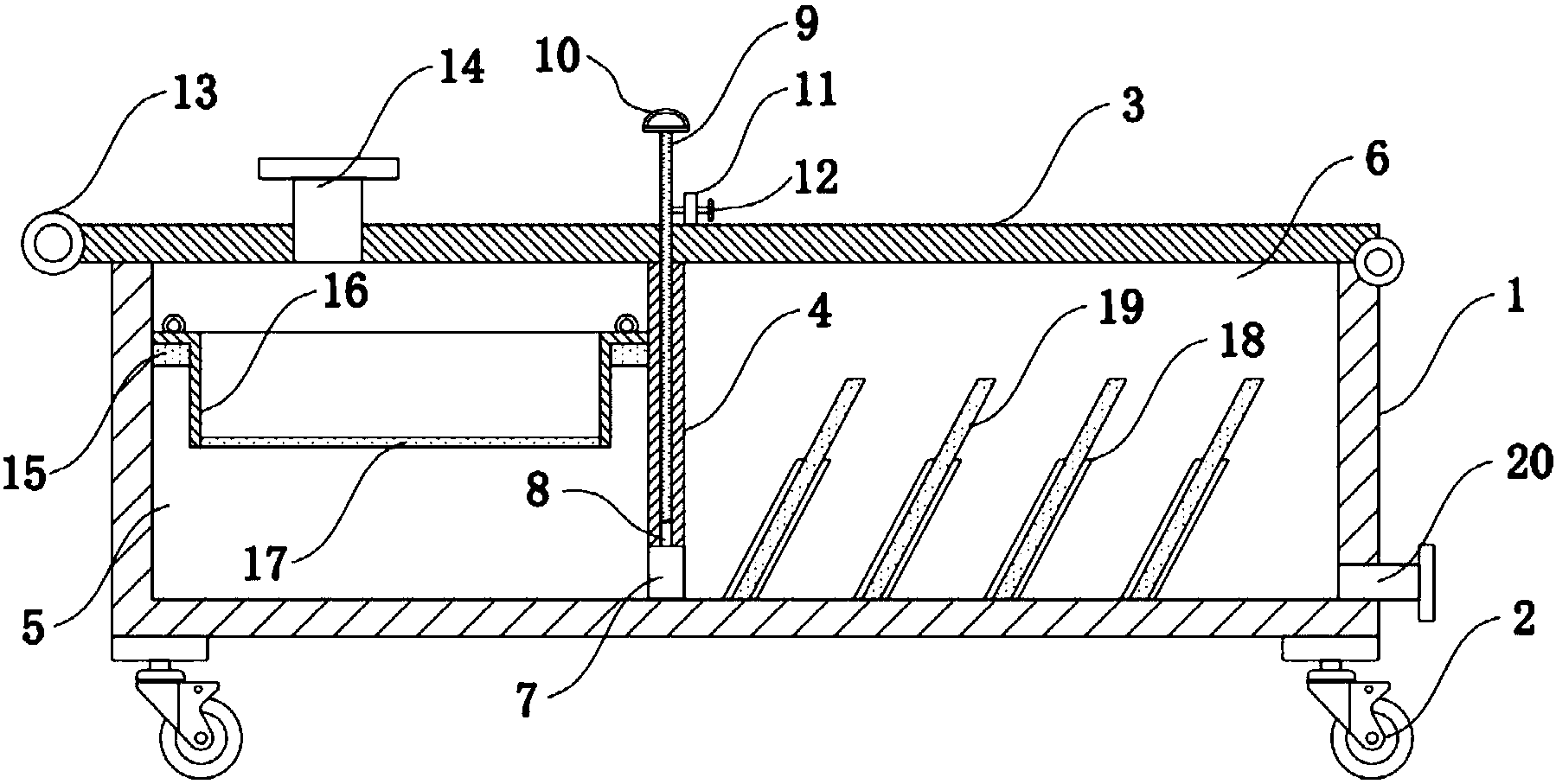

1.一种便捷的污水再利用水箱，包括水箱本体(1)，所述水箱本体(1)的底部设有万向轮(2)，所述水箱本体(1)的顶部通过铰链铰接有箱盖(3)，其特征在于：所述水箱本体(1)的内部设有纵向设置的立板(4)，所述立板(4)将水箱本体(1)内部分隔成第一净化室(5)和第二净化室(6)，所述立板(4)的底端和水箱本体(1)的底板之间预留有通孔(7)，所述立板(4)的内部开设有纵向设置的滑槽(8)，所述滑槽(8)中设置有闸板(9)，所述闸板(9)的顶端贯穿箱盖(3)设置，所述箱盖(3)上开设有和闸板(9)相对应的开口槽，所述箱盖(3)的顶部固定连接有定位板(11)，所述定位板(11)上螺纹连接有用于固定闸板(9)的拧紧螺栓(12)，所述拧紧螺栓(12)的一端抵靠于闸板(9)，所述第一净化室(5)顶部的箱盖(3)上连接有加水管(14)，所述第一净化室(5)的侧壁上固定焊接有支撑块(15)，所述支撑块(15)上放置有净化篮(16)，所述净化篮(16)内底部设有第一过滤网(17)，所述第二净化室(6)内的侧壁上成对设有倾斜设置的固定槽(18)，所述固定槽(18)不少于三组，所述固定槽(18)中固定有第二过滤网(19)，所述水箱本体(1)右侧壁的底部连接有排水管(20)。
2.根据权利要求1所述的一种便捷的污水再利用水箱，其特征在于：所述排水管(20)中安装有用于控制排水管(20)通断的闸阀。
3.根据权利要求1所述的一种便捷的污水再利用水箱，其特征在于：所述闸板(9)的顶端固定连接有提手(10)，便于将闸板(9)提起。
4.根据权利要求1所述的一种便捷的污水再利用水箱，其特征在于：所述箱盖(3)的左端延伸出水箱本体(1)，所述箱盖(3)的左端还设有推杆(13)。
5.根据权利要求1所述的一种便捷的污水再利用水箱，其特征在于：所述净化篮(16)的顶部焊接有起吊环，所述起吊环至少设置两组。
6.根据权利要求1所述的一种便捷的污水再利用水箱，其特征在于：所述第一过滤网(17)为钢丝滤网，所述第二过滤网(19)的网孔直径从左至右依次减小。
7.根据权利要求1所述的一种便捷的污水再利用水箱，其特征在于：所述第二过滤网(19)的倾斜角度在30°-60°之间，倾斜设置的第二过滤网(19)和污水的接触面积大，从而提高了过滤效率。
8.根据权利要求1所述的一种便捷的污水再利用水箱，其特征在于：所述加水管(14)和排水管(20)的端部均设有法兰，便于和其他管路连接。
说明书
一种便捷的污水再利用水箱
技术领域
本发明涉及污水处理技术领域，具体为一种便捷的污水再利用水箱。
背景技术
污水处理问题日益受到社会的高度重视。随着城市化的进程和工业社会的发展，一方面用水量不断增加，水资源日益紧缺，另一方面，污水排放量日益增多，对环境污染日益严重。申请号为CN201720806168.0公开的一种便捷的污水再利用水箱，通过设置第一过滤网、第二过滤网、第三过滤网、第四过滤网和第一过滤网，实现层层净化的效果，第二过滤网、第三过滤网和第四过滤网呈锯齿状提高过滤质量，通过在水箱本体的顶部铰接有密封盖，并设置检修口和检修门，便于对水箱本体的内部进行清理，更换滤网迅速便捷，使用方便，通过设置万向轮，大大提高了可移动性能，但是上述方案仍然具有一定的缺陷，呈锯齿状的过滤网虽然能够提升过滤效果，但是呈锯齿状的过滤网制作成本高，并且很容易损坏，此外，上述方案缺少调节污水流量的机构，具有一定的局限性。
发明内容
本发明的目的在于提供一种便捷的污水再利用水箱，以解决上述背景技术中提出的问题。
为实现上述目的，本发明提供如下技术方案：一种便捷的污水再利用水箱，包括水箱本体，所述水箱本体的底部设有万向轮，所述水箱本体的顶部通过铰链铰接有箱盖，所述水箱本体的内部设有纵向设置的立板，所述立板将水箱本体内部分隔成第一净化室和第二净化室，所述立板的底端和水箱本体的底板之间预留有通孔，所述立板的内部开设有纵向设置的滑槽，所述滑槽中设置有闸板，所述闸板的顶端贯穿箱盖设置，所述箱盖上开设有和闸板相对应的开口槽，所述箱盖的顶部固定连接有定位板，所述定位板上螺纹连接有用于固定闸板的拧紧螺栓，所述拧紧螺栓的一端抵靠于闸板，所述第一净化室顶部的箱盖上连接有加水管，所述第一净化室的侧壁上固定焊接有支撑块，所述支撑块上放置有净化篮，所述净化篮内底部设有第一过滤网，所述第二净化室内的侧壁上成对设有倾斜设置的固定槽，所述固定槽不少于三组，所述固定槽中固定有第二过滤网，所述水箱本体右侧壁的底部连接有排水管。
作为本技术方案的进一步优化，本发明一种便捷的污水再利用水箱，所述排水管中安装有用于控制排水管通断的闸阀。
作为本技术方案的进一步优化，本发明一种便捷的污水再利用水箱，所述闸板的顶端固定连接有提手，便于将闸板提起。
作为本技术方案的进一步优化，本发明一种便捷的污水再利用水箱，所述箱盖的左端延伸出水箱本体，所述箱盖的左端还设有推杆。
作为本技术方案的进一步优化，本发明一种便捷的污水再利用水箱，所述净化篮的顶部焊接有起吊环，所述起吊环至少设置两组。
作为本技术方案的进一步优化，本发明一种便捷的污水再利用水箱，所述第一过滤网为钢丝滤网，所述第二过滤网的网孔直径从左至右依次减小。
作为本技术方案的进一步优化，本发明一种便捷的污水再利用水箱，所述第二过滤网的倾斜角度在30°-60°之间，倾斜设置的第二过滤网和污水的接触面积大，从而提高了过滤效率。
作为本技术方案的进一步优化，本发明一种便捷的污水再利用水箱，所述加水管和排水管的端部均设有法兰，便于和其他管路连接。
与现有技术相比，本发明的有益效果是：本发明一种便捷的污水再利用水箱，结构新颖，操作方便，在现有水箱的基础上进行改进，污水通过加水管进行添加，净化篮位于加水管的正下方，污水经过第一过滤网的过滤之后流至第一净化室底部，根据实际需要调节闸板的高度，从而改变通孔的流通面积，进而实现对污水处理的流量进行调节，污水通过通孔进入到第二净化室，倾斜设置的第二过滤网和污水的接触面积大，从而提高了过滤效率，处理后的水通过排水管排出，需要更换第一过滤网和第二过滤网，或者需要清理水箱本体时，只需将拧紧螺栓拧松，然后将闸板卸下，再将箱盖打开，然后再进行操作，使用方便，可移动性能高，具有很高的实用性，大大提升了该一种便捷的污水再利用水箱的使用功能性，保证其使用效果和使用效益，适合广泛推广。
