申请日2018.05.24
公开(公告)日2018.09.04
IPC分类号C02F9/04
摘要
本发明公开了一种双净化污水处理设备，包括壳体，壳体的顶端一侧设置有污水注入口，污水注入口的底端设置有格栅，格栅的底端设置有位于壳体内部顶端的沉淀池，沉淀池的底端一侧设置有第一过滤槽，第一过滤槽的一侧设置有第一过滤网，第一过滤网的一侧设置有第二过滤槽，第二过滤槽远离第一过滤网的一侧设置有第二过滤网，第二过滤网的一侧设置有第一净化室，第一净化室的顶端中部设置有电机一，电机一的输出端贯穿壳体并延伸至第一净化室内部，电机一的输出端设置有驱动轴一，驱动轴一上设置有若干个搅动叶片一，第一净化室远离沉淀池的一侧设置有第二净化室。有益效果：不仅增加了清理污泥的速度，也极大的提高了污水的处理效率。
翻译权利要求书

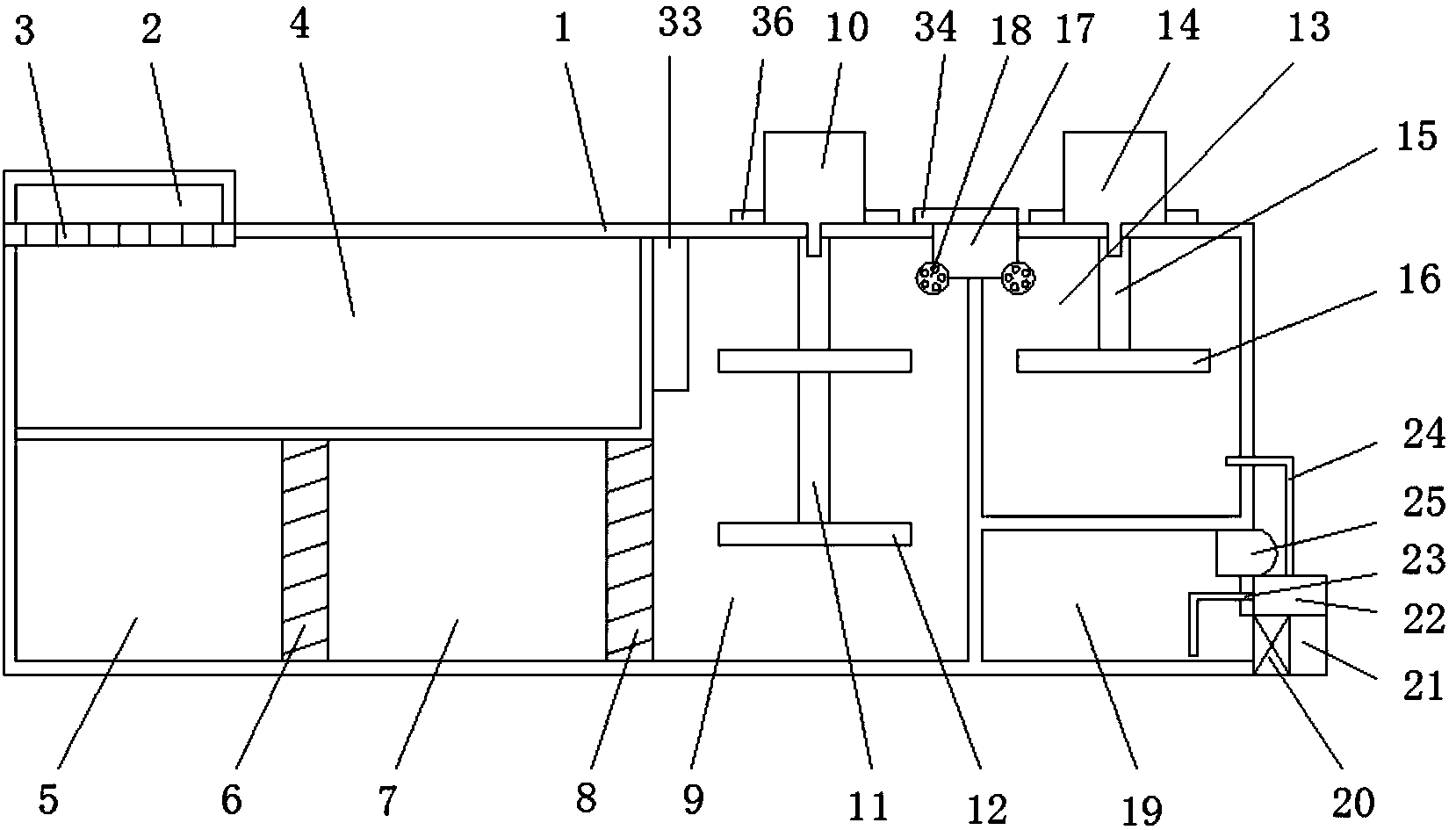

1.一种双净化污水处理设备，其特征在于，包括壳体(1)，所述壳体(1)的顶端一侧设置有污水注入口(2)，所述污水注入口(2)的底端设置有格栅(3)，所述格栅(3)的底端设置有位于所述壳体(1)内部顶端的沉淀池(4)，所述沉淀池(4)的底端一侧设置有第一过滤槽(5)，所述第一过滤槽(5)的一侧设置有第一过滤网(6)，所述第一过滤网(6)的一侧设置有第二过滤槽(7)，所述第二过滤槽(7)远离所述第一过滤网(6)的一侧设置有第二过滤网(8)，所述第二过滤网(8)的一侧设置有第一净化室(9)，所述第一净化室(9)的顶端中部设置有电机一(10)，所述电机一(10)的输出端贯穿所述壳体(1)并延伸至所述第一净化室(9)内部，所述电机一(10)的输出端设置有驱动轴一(11)，所述驱动轴一(11)上设置有若干个搅动叶片一(12)，所述第一净化室(9)远离所述沉淀池(4)的一侧设置有第二净化室(13)，所述第二净化室(13)的顶端中部设置有电机二(14)，所述电机二(14)的输出端贯穿所述壳体(1)并延伸至所述第二净化室(13)内部，所述电机二(14)的输出端设置有驱动轴二(15)，所述驱动轴二(15)上设置有搅动叶片二(16)，所述壳体(1)的顶端设有与所述第一净化室(9)和所述第二净化室(13)均相匹配的药剂投放口(17)，所述药剂投放口(17)的底端设置有若干个药剂喷头(18)，所述第二净化室(13)的底端且位于所述第一净化室(9)的一侧设置有排放槽(19)，所述排放槽(19)的一侧底端设置有排放阀门(20)，所述排放阀门(20)的一侧设置有排放口(21)，所述排放口(21)的顶端设置有水泵(22)，所述水泵(22)的一侧设置抽水管(23)，所述水泵(22)的顶端设置有送水管(24)，所述水泵(22)的顶端一侧设置有水质检测仪(25)，所述水质检测仪(25)的一端贯穿于所述壳体(1)并延伸至所述排放槽(19)内部，所述沉淀池(4)的一侧设置有污泥浓度检测仪(26)，所述污泥浓度检测仪(26)的一端贯穿于所述壳体(1)并延伸至所述沉淀池(4)内部，所述污泥浓度检测仪(26)的底端设置有高压清洗泵(27)，所述高压清洗泵(27)的一侧设置有高压喷口(28)，所述高压喷口(28)贯穿于所述壳体(1)并延伸至所述沉淀池(4)内部，所述高压清洗泵(27)的底端设置有污泥抽取泵(29)，所述污泥抽取泵(29)的一侧设置有抽污管(30)，所述抽污管(30)的一端贯穿于所述壳体(1)并延伸至所述沉淀池(4)内部，所述污泥抽取泵(29)的底端设置污泥回收池(31)，所述污泥抽取泵(29)的一侧设置有送污管(32)，所述送污管(32)的一端贯穿于所述壳体(1)并延伸至所述污泥回收池(31)内部。
2.根据权利要求1所述的一种双净化污水处理设备，其特征在于，所述第一净化室(9)的一侧顶端设置有水位刻度尺(33)。
3.根据权利要求1所述的一种双净化污水处理设备，其特征在于，所述药剂投放口(17)的顶端设置有盖板(34)。
4.根据权利要求1所述的一种双净化污水处理设备，其特征在于，所述污泥回收池(31)的一侧底端设置有污泥清理口(35)。
5.根据权利要求1所述的一种双净化污水处理设备，其特征在于，所述电机一(10)和所述电机二(14)的两侧底端均设置有固定板(36)。
说明书
一种双净化污水处理设备
技术领域
本发明涉及污水处理领域，具体来说，涉及一种双净化污水处理设备。
背景技术
污水处理是指为了使污水能够达到国家规定的排放要求，从而对其进行净化的过程，污水处理被广泛应用于建筑、农业、交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域，也越来越多地走进寻常百姓的日常生活，其中工业废水是指工业生产过程中产生的废水、污水和废液，其中含有随水流失的工业生产用料、中间产物和产品以及生产过程中产生的污染物。现在常见的污水处理方式就是通过各种沉淀池、过滤池、药剂池进行过滤处理之后进行排放，遇到水体中没有完全反应的化学物质，需要暂停前面的污水处理步骤，重新将未达到排放标准的污水放入药剂池中再次进行处理，且沉淀池因为需要人工来定期清理，影响了污水的处理效率，也极大的浪费了人力。
针对相关技术中的问题，目前尚未提出有效的解决方案。
发明内容
针对相关技术中的问题，本发明提出一种双净化污水处理设备，以克服现有相关技术所存在的上述技术问题。
本发明的技术方案是这样实现的：
一种双净化污水处理设备，包括壳体，所述壳体的顶端一侧设置有污水注入口，所述污水注入口的底端设置有格栅，所述格栅的底端设置有位于所述壳体内部顶端的沉淀池，所述沉淀池的底端一侧设置有第一过滤槽，所述第一过滤槽的一侧设置有第一过滤网，所述第一过滤网的一侧设置有第二过滤槽，所述第二过滤槽远离所述第一过滤网的一侧设置有第二过滤网，所述第二过滤网的一侧设置有第一净化室，所述第一净化室的顶端中部设置有电机一，所述电机一的输出端贯穿所述壳体并延伸至所述第一净化室内部，所述电机一的输出端设置有驱动轴一，所述驱动轴一上设置有若干个搅动叶片一，所述第一净化室远离所述沉淀池的一侧设置有第二净化室，所述第二净化室的顶端中部设置有电机二，所述电机二的输出端贯穿所述壳体并延伸至所述第二净化室内部，所述电机二的输出端设置有驱动轴二，所述驱动轴二上设置有搅动叶片二，所述壳体的顶端设有与所述第一净化室和所述第二净化室均相匹配的药剂投放口，所述药剂投放口的底端设置有若干个药剂喷头，所述第二净化室的底端且位于所述第一净化室的一侧设置有排放槽，所述排放槽的一侧底端设置有排放阀门，所述排放阀门的一侧设置有排放口，所述排放口的顶端设置有水泵，所述水泵的一侧设置抽水管，所述水泵的顶端设置有送水管，所述水泵的顶端一侧设置有水质检测仪，所述水质检测仪的一端贯穿于所述壳体并延伸至所述排放槽内部，所述沉淀池的一侧设置有污泥浓度检测仪，所述污泥浓度检测仪的一端贯穿于所述壳体并延伸至所述沉淀池内部，所述污泥浓度检测仪的底端设置有高压清洗泵，所述高压清洗泵的一侧设置有高压喷口，所述高压喷口贯穿于所述壳体并延伸至所述沉淀池内部，所述高压清洗泵的底端设置有污泥抽取泵，所述污泥抽取泵的一侧设置有抽污管，所述抽污管的一端贯穿于所述壳体并延伸至所述沉淀池内部，所述污泥抽取泵的底端设置污泥回收池，所述污泥抽取泵的一侧设置有送污管，所述送污管的一端贯穿于所述壳体并延伸至所述污泥回收池内部。
进一步的，所述第一净化室的一侧顶端设置有水位刻度尺。
进一步的，所述药剂投放口的顶端设置有盖板。
进一步的，所述污泥回收池的一侧底端设置有污泥清理口。
进一步的，所述电机一和所述电机二的两侧底端均设置有固定板。
本发明的有益效果为：通过污水注入口放入污水，污水经过格栅进行初次过滤，然后通过沉淀池进行沉淀处理，处理之后放入第一过滤槽通过第一过滤网进行第二次过滤处理，再次放入第二过滤槽通过第二过滤网进行第三次过滤处理，处理之后放入第一净化室，通过药剂投放口放入药剂，药剂反应后放入排放槽最后通过排放口排出，当水质检测仪检测到水质没有达到排放的标准后，关闭排放阀门，通过水泵将没有达到排放标准的水抽入第二净化室重新进行净化处理，从而使前面的污水处理步骤不受影响，当污泥浓度检测仪检测到沉淀池内的污泥达到一定浓度之后，利用污泥抽取泵将污泥抽入污泥回收池内，然后使用高压清洗泵清洗沉淀池，不仅增加了清理污泥的速度，也极大的提高了污水的处理效率。
