申请日2018.03.19
公开(公告)日2018.08.21
IPC分类号C02F9/14; B01D53/74; C01B32/50
摘要
本发明公开了一种可控的多重污水处理设备，包括进水口，所述进水口的右侧设有过滤池，所述过滤池的上部右侧固定有污泥流管，所述污泥流管的右侧连接有阀门，所述阀门的上部右侧固定有鼓风机，所述鼓风机的右侧连接有通风管，所述通风管的下部右侧设有加药泵，所述加药泵的上部右侧连接有自吸泵，所述自吸泵的上部右侧设有吸水管，所述吸水管的下部固定有二氧化碳发生管，所述进水口的下部右侧设有温度计，所述温度计的右侧连接有缺氧调节池，所述缺氧调节池的右侧固定有反应池，所述反应池的右侧设有消毒池，所述消毒池的上部右侧固定有排水管，所述开关的下部右侧设有回水管。该可控的多重污水处理设备结构简单，功能实用。
权利要求书

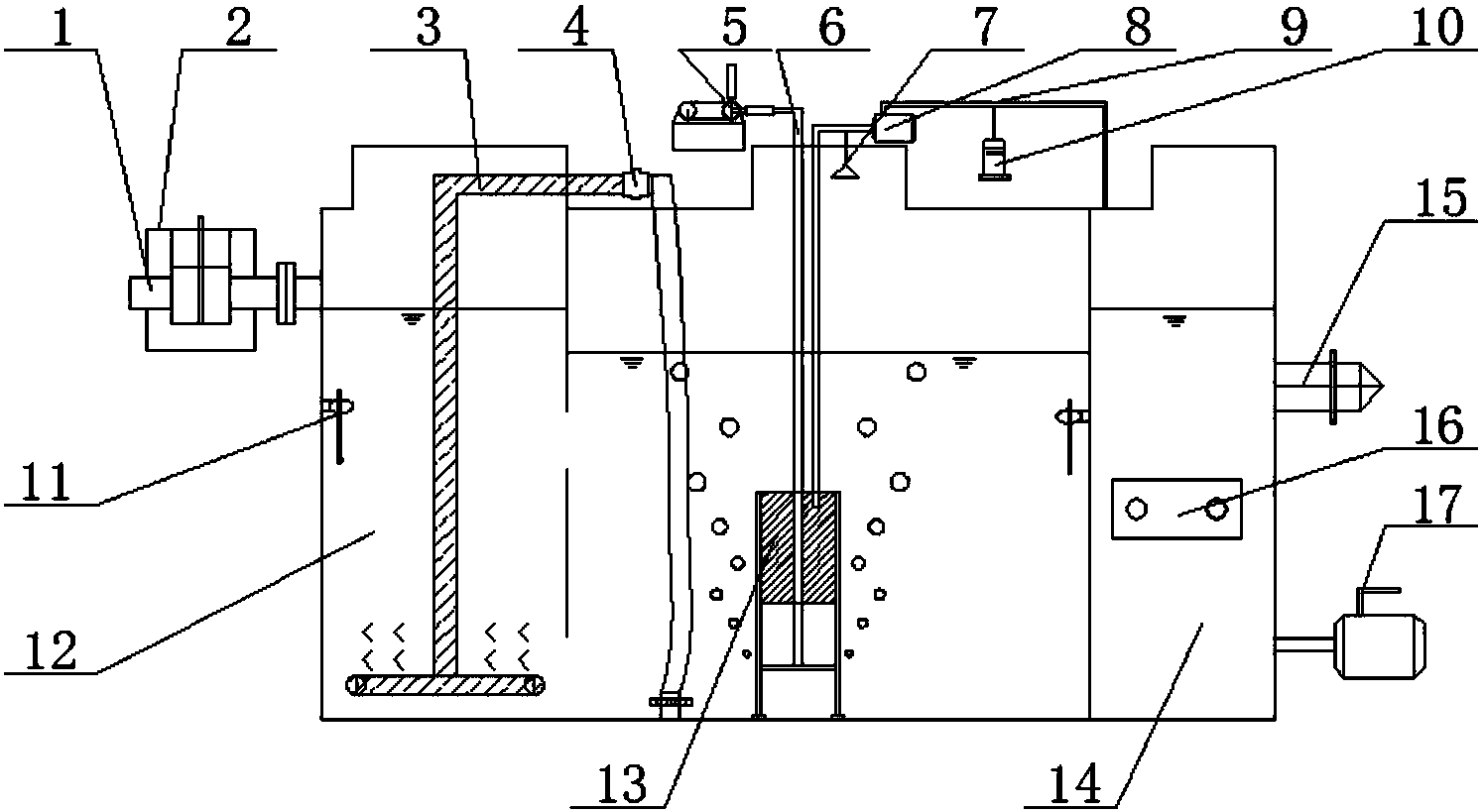

1.一种可控的多重污水处理设备，包括进水口(1)，其特征在于：所述进水口(1)的右侧设有过滤池(2)，所述过滤池(2)的上部右侧固定有污泥流管(3)，所述污泥流管(3)的右侧连接有阀门(4)，所述阀门(4)的上部右侧固定有鼓风机(5)，所述鼓风机(5)的右侧连接有通风管(6)，所述通风管(6)的下部右侧设有加药泵(7)，所述加药泵(7)的上部右侧连接有自吸泵(8)，所述自吸泵(8)的上部右侧设有吸水管(9)，所述吸水管(9)的下部固定有二氧化碳发生管(10)，所述进水口(1)的下部右侧设有温度计(11)，所述温度计(11)的右侧连接有缺氧调节池(12)，所述缺氧调节池(12)的右侧固定有反应池(13)，所述反应池(13)的右侧设有消毒池(14)，所述消毒池(14)的上部右侧固定有排水管(15)，所述排水管(15)的下部左侧连接有开关(16)，所述开关(16)的下部右侧设有回水管(17)。
2.根据权利要求1所述的一种可控的多重污水处理设备，其特征在于：所述过滤池(2)包括过滤池体(201)、过滤网(202)、过滤阀(203)、过滤口(204)，所述过滤池体(201)位于过滤池(2)的外部，所述过滤网(202)位于过滤池体(201)的中心部，所述过滤阀(203)位于过滤网(202)的下部，所述过滤口(204)位于过滤阀(203)的下部。
3.根据权利要求1所述的一种可控的多重污水处理设备，其特征在于：所述消毒池(14)包括消毒液供给器(1401)、消毒层(1402)、PH测量器(1403)、消毒池体(1404)，所述消毒液供给器(1401)位于消毒池(14)的内部，所述消毒层(1402)位于消毒液供给器(1401)的下部，所述PH测量器(1403)位于消毒层(1402)的下部，所述消毒池体(1404)位于PH测量器(1403)的下部。
4.根据权利要求1所述的一种可控的多重污水 处理设备，其特征在于：所述污水回流管(3)与阀门(4)中部设有旋转杆，所述污水回流管(3)与阀门(4)通过旋转杆旋转连接。
5.根据权利要求1所述的一种可控的多重污水处理设备，其特征在于：所述自吸泵(8)与自吸管(9)中部设有螺栓，所述自吸泵(8)与自吸管(9)通过螺栓转动连接。
6.根据权利要求1所述的一种可控的多重污水处理设备，其特征在于：所述通风管(6)与反应池(13)中部设有滑槽，所述通风管(6)与反应池(13)通过滑槽滑动连接。
说明书
一种可控的多重污水处理设备
技术领域
本发明属于工业污水处理装置领域，具体涉及一种可控的多重污水处理设备。
背景技术
可控的多重污水处理设备是环境工程领域一个必不可少的装置，它既可以提供给人方便，也提高了环境保护的力度。现如今，不少地方的可用水越来越少，水的需求量得不到供给，搅拌机的清洗用水需要很大的用水量，产生的污水也众多，继而需要一个污水回收装置。现在市场存在很多污水处理装置各有各的优点，同时也有缺点，装置过于笨重，不能同时进行多方面协作，且易与损坏，不易维修，给我们带来了不便，故需要一种简单便捷的可控的多重污水处理设备来提高我们的做事效率。
发明内容
本发明的目的在于提供一种可控的多重污水处理设备，以解决上述背景技术中提出的问题。
为实现上述目的，本发明提供如下技术方案：一种可控的多重污水处理设备，包括进水口，所述进水口的右侧设有过滤池，所述过滤池的上部右侧固定有污泥流管，所述污泥流管的右侧连接有阀门，所述阀门的上部右侧固定有鼓风机，所述鼓风机的右侧连接有通风管，所述通风管的下部右侧设有加药泵，所述加药泵的上部右侧连接有自吸泵，所述自吸泵的上部右侧设有吸水管，所述吸水管的下部固定有二氧化碳发生管，所述进水口的下部右侧设有温度计，所述温度计的右侧连接有缺氧调节池，所述缺氧调节池的右侧固定有反应池，所述反应池的右侧设有消毒池，所述消毒池的上部右侧固定有排水管，所述排水管的下部左侧连接有开关，所述开关的下部右侧设有回水管。
优选的，所述过滤池包括过滤池体、过滤网、过滤阀、过滤口，所述过滤池体位于过滤池的外部，所述过滤网位于过滤池体的中心部，所述过滤阀位于过滤网的下部，所述过滤口位于过滤阀的下部。
优选的，所述消毒池包括消毒液供给器、消毒层、PH测量器、消毒池体，所述消毒液供给器位于消毒池的内部，所述消毒层位于消毒液供给器的下部，所述PH测量器位于消毒层的下部，所述消毒池体位于PH测量器的下部。
优选的，所述污水回流管与阀门中部设有旋转杆，所述污水回流管与阀门通过旋转杆旋转连接。
优选的，所述自吸泵与自吸管中部设有螺栓，所述自吸泵与自吸管通过螺栓转动连接。
优选的，所述通风管与反应池中部设有滑槽，所述通风管与反应池通过滑槽滑动连接。
本发明的技术效果和优点：1、该可控的多重污水处理设备结构简单，功能实用;阀门的设计，让该装置更加可控性;
2、缺氧调节池的结构设计使该装置在处理污水时，避免进入反应池过后由于氧气的缺失造成不必要的威胁;
3、温度计的使用，让该装置在处理污水的每一步时，反应和处理的温度都具有可控性，避免温度过高产生的危害。
