申请日2018.03.19
公开(公告)日2018.07.24
IPC分类号C02F9/08
摘要
本发明公开了一种节能环保型便于移动的生活污水处理装置，包括箱体、弧形金属网、初效滤网、活性炭板、底座、第一电机、螺纹杆、套筒、连杆、支杆、万向滚轮、初步过滤腔、隔板、曝气腔、圆盘、第二电机、摆动杆、刮板、毛刷、曝气管路、曝气风机、滑泥板、沉淀腔和二次过滤腔，本发明设有初步过滤腔、曝气腔、沉淀腔和二次过滤腔，能够完成对污水的全面净化处理，净化效果好，且结构简单，占地面积小，制造成本低，设有第二电机、圆盘、摆动杆、连接杆、刮板和毛刷，将金属网上的杂物、毛发等拨向排杂口，然后由排杂口掉入收集框内，完成自动除杂并收集，一方面能够金属网被堵塞，另一方面减轻了工作人员的劳动强度，提高了工作效率。
权利要求书

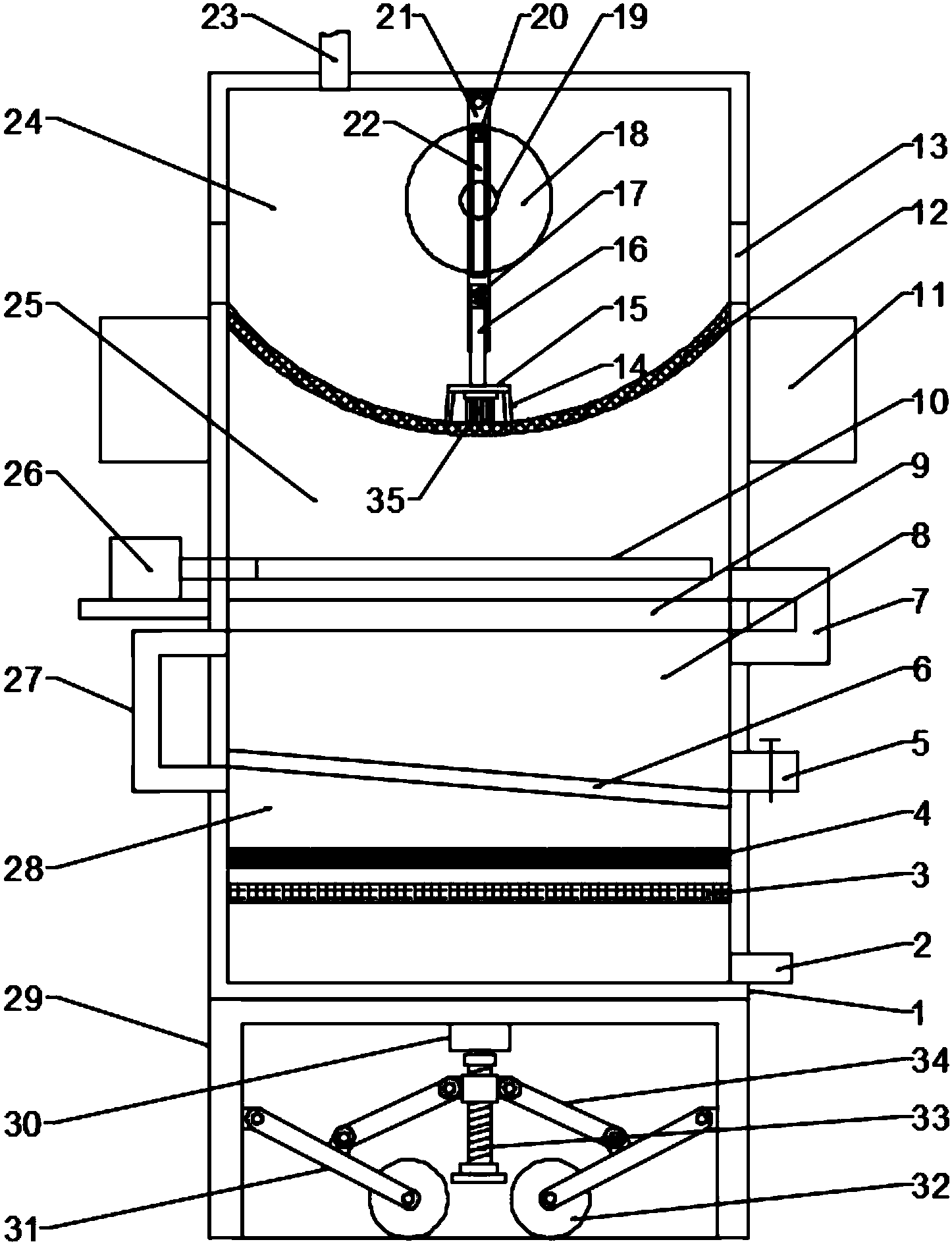

1.一种节能环保型便于移动的生活污水 处理装置，包括箱体(1)、弧形金属网(12)、初效滤网(4)和活性炭板(3)，其特征在于，所述箱体(1)底部固定有底座(29)，底座(29)内部中空且底部开口，底座(29)内腔顶部中间通过螺栓安装有第一电机(30)，第一电机(30)的输出轴通过联轴器与螺纹杆(33)固定连接，螺纹杆(33)外部套设有套筒，套筒与螺纹杆(33)螺纹连接，套筒两侧均铰接有连杆(34)，连杆(34)另一端与支杆(31)中部铰接，支杆(31)靠近底座(29)内壁的一端与底座(29)内壁铰接，支杆(31)另一端安装有万向滚轮(32)，箱体(1)顶部连接有进水管(23)，箱体(1)内腔上部安装有弧形金属网(12)，弧形金属网(12)上方为初步过滤腔(24)，弧形金属网(12)下方固定有隔板(9)，隔板(9)与弧形金属网(12)之间为曝气腔(25)，所述初步过滤腔(24)上部设有圆盘(18)，圆盘(18)安装于第二电机(19)的输出轴端部，圆盘(18)前方配合连接有摆动杆(21)，摆动杆(21)顶端与箱体(1)内腔顶部铰接，圆盘(18)前端面外侧固定有圆柱销(20)，摆动杆(21)上开设有与圆柱销(20)滑动配合的通槽(22)，摆动杆(21)底端穿设有连接杆(16)，连接杆(16)底端焊接有安装板(15)，安装板(15)底部两侧均固定有刮板(14)，安装板(15)底部中间通过螺丝安装有毛刷(35)，刮板(14)和毛刷(35)底部均与弧形金属网(12)接触，箱体(1)两侧壁上位于弧形金属网(22)上方均设有排杂口(12)，所述曝气腔(25)内位于隔板(9)上方设有曝气管路(10)，曝气管路(10)包括U型管(38)和曝气管(36)，U型管(38)通过支杆固定于隔板(9)上，U型管(38)前后侧之间通过管道接头等距连接有多根曝气管(36)，曝气管(36)上环向等距开设有多组曝气孔(37)，相邻两根曝气管(36)上的曝气孔(37)错位设置，U型管(38)上连接有气管，气管另一端贯穿箱体(1)侧壁并与曝气风机(26)连接，气管与箱体(1)侧壁之间设有密封圈，曝气风机(26)通过安装板安装于箱体(1)侧壁上，所述隔板(9)下方设有滑泥板(6)，滑泥板(6)左高右低倾斜安装，隔板(9)与滑泥板(6)之间为沉淀腔(8)，所述曝气腔(25)右下部与沉淀腔(8)右上部之间连接有第一水管(7)，隔板(6)下方为二次过滤腔(28)，沉淀腔(8)左上方与二次过滤腔(28)左上方之间连接有第二水管(27)，二次过滤腔(28)内安装有初效滤网(4)，初效滤网(4)下方安装有活性炭板(3)，二次过滤腔(28)右下部连接有排水管(2)。
2.根据权利要求1所述的节能环保型便于移动的生活污水处理装置，其特征在于，所述螺纹杆(33)底端通过轴承座与支撑板转动连接，支撑板固定安装于底座(29)前后侧内壁上。
3.根据权利要求1所述的节能环保型便于移动的生活污水处理装置，其特征在于，所述第二电机(19)通过螺栓安装于箱体(1)后侧壁上。
4.根据权利要求1所述的节能环保型便于移动的生活污水处理装置，其特征在于，所述弧形金属网(12)的圆心位于摆动杆(21)与箱体(1)内腔顶部的铰接点。
5.根据权利要求1所述的节能环保型便于移动的生活污水处理装置，其特征在于，所述摆动杆(21)上开设有与连接杆(16)配合的容纳槽，连接杆(16)顶端固定有弹簧(17)，弹簧(17)另一端与容纳槽顶部固定连接。
6.根据权利要求1所述的节能环保型便于移动的生活污水处理装置，其特征在于，所述排杂口(12)下方位于箱体(1)外侧壁上安装有收集框(11)。
7.根据权利要求1所述的节能环保型便于移动的生活污水处理装置，其特征在于，所述滑泥板(6)右端设有排污管(5)，排污管(5)上安装有阀门。
说明书
一种节能环保型便于移动的生活污水处理装置
技术领域
本发明涉及节能环保设备技术领域，具体是一种节能环保型便于移动的生活污水处理装置。
背景技术
污水处理：为使污水达到排水某一水体或再次使用的水质要求对其进行净化的过程。污水处理被广泛应用于建筑、农业、交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域，也越来越多地走进寻常百姓的日常生活。
现有的污水处理设备一般由好几个部分共同组成，占地面积大，制造成本高，移动不方便，而且一般都有很多杂物附在过滤网上，需要人工定时去清理，工作效率低。
发明内容
本发明的目的在于提供一种节能环保型便于移动的生活污水处理装置，以解决上述背景技术中提出的问题。
为实现上述目的，本发明提供如下技术方案：
一种节能环保型便于移动的生活污水处理装置，包括箱体、弧形金属网、初效滤网和活性炭板，所述箱体底部固定有底座，底座内部中空且底部开口，底座内腔顶部中间通过螺栓安装有第一电机，第一电机的输出轴通过联轴器与螺纹杆固定连接，螺纹杆外部套设有套筒，套筒与螺纹杆螺纹连接，套筒两侧均铰接有连杆，连杆另一端与支杆中部铰接，支杆靠近底座内壁的一端与底座内壁铰接，支杆另一端安装有万向滚轮，箱体顶部连接有进水管，箱体内腔上部安装有弧形金属网，弧形金属网上方为初步过滤腔，弧形金属网下方固定有隔板，隔板与弧形金属网之间为曝气腔，所述初步过滤腔上部设有圆盘，圆盘安装于第二电机的输出轴端部，圆盘前方配合连接有摆动杆，摆动杆顶端与箱体内腔顶部铰接，圆盘前端面外侧固定有圆柱销，摆动杆上开设有与圆柱销滑动配合的通槽，摆动杆底端穿设有连接杆，连接杆底端焊接有安装板，安装板底部两侧均固定有刮板，安装板底部中间通过螺丝安装有毛刷，刮板和毛刷底部均与弧形金属网接触，箱体两侧壁上位于弧形金属网上方均设有排杂口，所述曝气腔内位于隔板上方设有曝气管路，曝气管路包括U型管和曝气管，U型管通过支杆固定于隔板上，U型管前后侧之间通过管道接头等距连接有多根曝气管，曝气管上环向等距开设有多组曝气孔，相邻两根曝气管上的曝气孔错位设置，U型管上连接有气管，气管另一端贯穿箱体侧壁并与曝气风机连接，气管与箱体侧壁之间设有密封圈，曝气风机通过安装板安装于箱体侧壁上，所述隔板下方设有滑泥板，滑泥板左高右低倾斜安装，隔板与滑泥板之间为沉淀腔，所述曝气腔右下部与沉淀腔右上部之间连接有第一水管，隔板下方为二次过滤腔，沉淀腔左上方与二次过滤腔左上方之间连接有第二水管，二次过滤腔内安装有初效滤网，初效滤网下方安装有活性炭板，二次过滤腔右下部连接有排水管。
作为本发明进一步的方案：所述螺纹杆底端通过轴承座与支撑板转动连接，支撑板固定安装于底座前后侧内壁上。
作为本发明进一步的方案：所述第二电机通过螺栓安装于箱体后侧壁上。
作为本发明进一步的方案：所述弧形金属网的圆心位于摆动杆与箱体内腔顶部的铰接点。
作为本发明进一步的方案：所述摆动杆上开设有与连接杆配合的容纳槽，连接杆顶端固定有弹簧，弹簧另一端与容纳槽顶部固定连接。
作为本发明进一步的方案：所述排杂口下方位于箱体外侧壁上安装有收集框。
作为本发明进一步的方案：所述滑泥板右端设有排污管，排污管上安装有阀门。
与现有技术相比，本发明的有益效果是：本发明设有初步过滤腔、曝气腔、沉淀腔和二次过滤腔，能够完成对污水的全面净化处理，净化效果好，且结构简单，占地面积小，制造成本低，设有第一电机、螺纹杆、连杆、支杆和万向滚轮，方便整个装置的移动，设有第二电机、圆盘、摆动杆、连接杆、刮板和毛刷，将金属网上的杂物、毛发等不断拨向排杂口，然后由排杂口掉入收集框内，完成自动除杂并收集，一方面能够金属网被堵塞，另一方面减轻了工作人员的劳动强度，提高了工作效率。
