申请日2007.04.06
公开(公告)日2008.02.20
IPC分类号C02F1/62
摘要

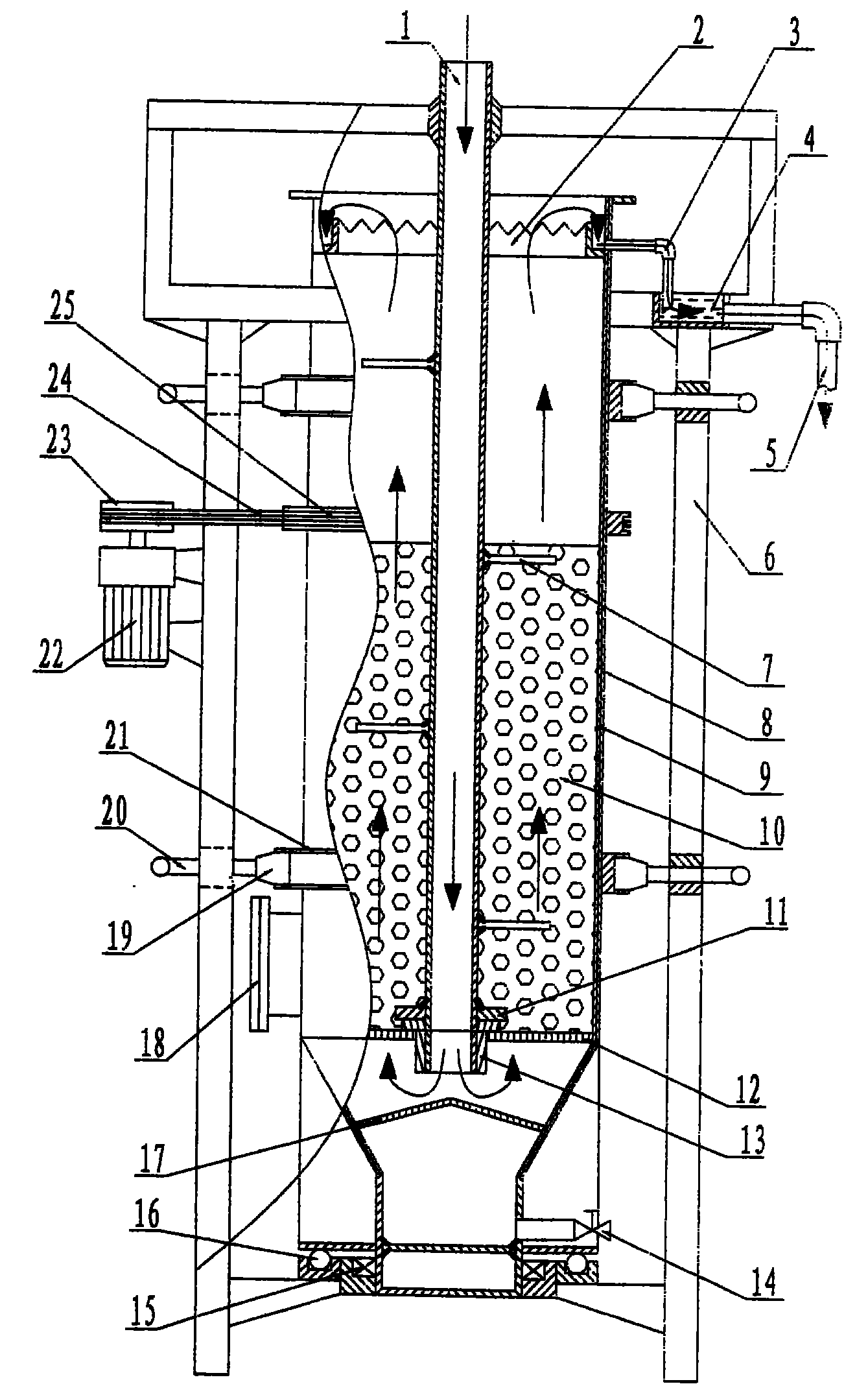

本实用新型涉及立式旋转废水处理器，用于环保和金属资源回收范畴的水处理装置，它有一个立式旋转筒体(8)，筒体(8)下部为一倒锥体，倒锥体可活动的固定在槽钢支架体(6)下部的承重装置，支架体(6)与筒体(8)至少共有一组调整筒体(8)垂直度和支撑筒体转动的装置，在支架体上固定有传动筒体(8)旋转的动力装置，筒体(8)内倒锥体上沿处有多孔板(12)，筒体(8)内壁有防腐层(9)，筒体(8)内中心设置有固定于支架体(6)的废水进水管(1)，废水进水管(1)垂直向下直插到多孔板(12)下方，废水进水管(1)上至少固定有一个挡料固定杆(7)，筒体(8)上部有溢水槽(2)和出水管(3)，在筒体(8)内多孔板(12)上方空间充满填料(10)。
権利要求書
1.立式旋转废水处理器，其特征是有一个立式旋转筒体(8)，立式旋转筒 体(8)下部为一个倒锥体，倒锥体可活动的固定在立式旋转筒体(8)外的槽 钢支架体(6)下部的承重装置，立式旋转筒体(8)与槽钢支架体(6)至少共 有一组调整筒体(8)垂直度和支撑筒体(8)转动装置，在槽钢支架体(6)上 固定有传动筒体(8)旋转的动力装置，筒体(8)内直身部与倒锥体相接处有 一支撑填料用的多孔板(12)，筒体(8)内壁有内防腐层(9)，筒体(8)内中 心设置有固定于槽钢支架体(6)上的废水进水管(1)，废水进水管(1)垂直 向下直插至多孔板(12)下方，废水进水管(1)上至少固定有一个挡料固定杆 (7)，筒体(8)上部有溢水槽(2)和出水管(3)，在筒体(8)多孔板(12) 上方空间充满填料(10)。
2.根据权利要求1所述立式旋转废水处理器，其特征是倒锥体内设置有排 污管(14)，槽钢支架(6)及筒体下部设置有承重且可让筒体(8)旋转的钢球 组(16)和转动轴承(15)，倒锥体内还设置有一个“∧”型的散水罩(1 7)， 散水罩顶正位于进水管(1)下端出口的下方。
3.根据权利要求1所述立式旋转废水处理器，其特征是调整筒体(8)垂 直度和支撑筒体(8)转动装置，是在相应的槽钢支架体上固定有调支螺杆(20) 和滚轮(19)嵌入筒体(8)上横向的环形支架槽(21)内。
4.根据权利要求1所述立式旋转废水处理器，其特征是动力装置是槽钢支 架(6)上固定有直联式减速电机(22)，电机(22)伸出的转轴上有小皮带轮 (23)，有皮带(24)套于筒体(8)外围的大皮带轮(25)及小皮带轮(23) 上。
5.根据权利要求1所述的立式旋转废水处理器，其特征是出水管(3)出 水口置于低于溢水槽(2)的环形水槽(4)内，环形水槽(4)设置有处理水出 水管(5)。
说明书
立式旋转废水处理器
技术领域
本实用新型涉及环保和金属资源回收范畴的废水处理装置。
背景技术
现代工业生产中，一些工业企业，比如电镀、覆铜板、线路板等企业，均 会产生大量富含Cu2+、Zn2+、Cr6+等有毒有害物的工业废水。这些废水如果直接倾 倒入江河中，不仅会造成环境的严重污染，而且也对贵重金属资源造成极大的 浪费。目前这类废水处理方法较多，如化学法、电解法等，但一般来说处理成 本较高，所以出现了用廉价的原料或废料作填料处理及回收重金属废水的技术。 但大部分是采用固定床，填料静止不动，处理效率较低，填料易结块。也有用卧 式滚筒进行处理的，虽克服了固定床处理机的弊端，但动力及占地面积均较大， 故我们研究开发立式旋转废水处理器。
发明内容
本实用新型的目的是提供一种立式旋转废水处理器，它结构紧凑，占地面 积小，能有效清除工业废水中的有害物质及置换废水中的贵重金属，既净化了 水质，又可做到污物的集中处理和资源的回收。
本实用新型的技术解决方案是有一个立式旋转筒体(8)，立式旋转筒体(8) 下部为一个倒锥体，倒锥体可活动的固定在立式旋转筒体(8)外的槽钢支架体 (6)下部的承重装置，立式旋转筒体(8)与槽钢支架(6)至少共有一组调整筒体 (8)垂直度和支撑筒体(8)转动的装置，在槽钢支架体上固定有传动筒体(8) 旋转的动力装置，筒体(8)内直身部与倒锥体相接处有一横隔用的多孔板(12)， 筒体(8)内壁有内防腐层(9)，筒体(8)内中心设置有固定于槽钢支架体(6) 上的废水进水管(1)，废水进水管(1)垂直向下直插到多孔板(12)下方，废 水进水管(1)上至少固定有一个挡料固定杆(7)，筒体(8)上部有溢水槽(2) 和出水管(3)，在筒体(8)内多孔板上方空间充满填料(10)。
以上所述倒锥体内设置有排污管(14)，槽钢支架(6)下部筒体下部设置 有承重且可让筒体(8)旋转的钢球组(16)和转动轴承(15)，倒锥体内还设 置有一个“∧”型的散水罩(17)，散水罩顶正位于进水管(1)下端出口的下 方。
本实用新型调整筒体(8)垂直度和支撑筒体(8)转动装置，是在相应的 槽钢支架体上固定有螺杆(20)和滚轮(19)嵌入筒体(8)上横向的环形支架 槽(21)内。
以上本实用新型所指动力装置是槽钢支架(6)上固定有直联式减速电机 (22)，电机(22)伸出的转轴上有小皮带轮(23)，有皮带(24)套于筒体(8) 外围的大皮带轮(25)及小皮带轮(23)上。
本实用新型的出水管(3)出水口置于低于溢水槽(2)的环形水槽(4)内， 环形水槽(4)设置有处理水出水管(5)。
本实用新型的工作过程如下：具有一定压力的工业废水从管上口进入，冲 入下部散水罩17，形成反向飞溅分散水流，通过多孔板进入填料室与填料进行 碰撞和置换，大块颗粒杂物和置换产物纷纷跌入下部倒锥内。在动力带动下， 处理器筒体绕进水管不停缓慢转动，筒体内的废水和填料始终受到进水管上挡 料固定杆的搅动，增大接触面积，保持了填料表面的置换活性，达到极好的处 理效果。废水通过与填料不停地碰撞和发生反应，废水不断上升，当漫过溢水 槽V形口时就流入溢水槽，从出水口旋转筛入环形水槽并从出水口流出。
根据实际操作和规程，定时排污并流入集污池进行金属资源的集中回收处 理和其它处理。当处理器要进行检修或更换填料时，可打开与检修人孔(18) 同一水平位置的放水阀(图中未画)放去上部水体，然后打开入孔就可进行上 述工作。
该旋转立式处理器，具有以下突出优点：
1、废水从底部进入，逆流而上可与填料充分接触。
2、筒体不断地在转动，带动填料运动，使填料间互相磨擦，保持填料表面 活性，与水可充分接触，达到极好处理效果。
3、支撑为点接触、磨擦力小、省动力。
4、旋转状态下进出水，布水条件较好。
5、低位进水，高位出水，避免了后续处理的再次提升。
6、立式滚筒设备紧凑、占地少。
