申请日2007.04.11
公开(公告)日2008.02.27
IPC分类号C02F3/00; C02F3/10
摘要
浮球式污水处理反冲、排污装置，它涉及一种污水处理装置。本实用新型的目的是为解决自然沉淀和固定滤床处理法处理时间长、设备庞大，凝聚剂沉淀处理法成本过高，过滤网和离心处理法效率低的问题。本实用新型压力传感器(15)固定在罐体(2)的内壁上，塑料浮球(8)设置在罐体(2)的内腔(12)内，塑料浮球(8)所用材质的比重分别为0.3和0.89，塑料浮球(8)的直径分别为3mm和6mm。本实用新型在分析污水中固体物和悬浮物分离特点的基础上，通过对塑料浮球在水中的浮力和运动阻力的研究，结合水产养殖废水处理的特点，使不同比重和直径的塑料浮球在水中自动形成不同过滤层进行分级污物过滤的浮式过滤，达到了设备结构简单、污水处理量大、处理效果好的目的。
権利要求書
1.一种浮球式污水处理反冲、排污装置，浮球式污水处理反冲、排污装 置包含排污管(1)、罐体(2)、下喷水管的连接管(4)、下喷水管(5)、 上喷水管的连接管(6)、上喷水管的内连接管(7)、塑料浮球(8)、排污 管座(9)、上过滤网(10)、出水管(11)、上喷水管(13)和压力传感器 (15)，排污管座(9)固定在罐体(2)外侧的底部，排污管(1)固定在排 污管座(9)上，出水管(11)固定在罐体(2)外侧的顶部，其特征在于上 过滤网(10)固定在罐体(2)内腔(12)的顶部，下喷水管的连接管(4) 和上喷水管的连接管(6)分别固定在罐体(2)上下侧的罐壁上，下喷水管 (5)的一端固定在罐内一侧的下喷水管的连接管(4)上，上喷水管的内连 接管(7)的一端与罐内一侧的上喷水管的连接管(6)固定连接，上喷水管 的内连接管(7)的另一端与上喷水管(13)固定连接，压力传感器(15)固 定在罐体(2)的内壁上，塑料浮球(8)设置在罐体(2)的内腔(12)内，塑 料浮球(8)所用材质的比重分别为0.3和0.89，塑料浮球(8)的直径分别为3mm 和6mm。
2.根据权利要求1所述的浮球式污水处理反冲、排污装置，其特征在于 下喷水管(5)为水平设置，在下喷水管(5)管壁的水平方向开有喷水孔(16)。
3.根据权利要求1所述的浮球式污水处理反冲、排污装置，其特征在于 上喷水管(13)为垂直设置，在上喷水管(13)的管壁上环向地开有喷水孔(14)。
4.根据权利要求1所述的浮球式污水处理反冲、排污装置，其特征在于 它还包含支架(3)、浮球(17)、下过滤网(18)、浮球杆(19)和导向架 (20)，导向架(20)固定在排污管座(9)内，支架(3)固定在罐体(2) 内侧的底部上，浮球杆(19)设置在导向架(20)和支架(3)的滑槽内，浮 球(17)设置在支架(3)上侧的浮球杆(19)上，下过滤网(18)设置在支 架(3)下侧的浮球杆(19)上。
说明书
浮球式污水处理反冲、排污装置
技术领域
本实用新型涉及一种污水处理装置。
背景技术
污水中的固体物、悬浮物的处理在工农业生产中的淡水再利用系统、城 市污水处理系统和物质再利用系统中均有广泛的应用。目前，自然水域的环 境污染越来越严重，可利用的淡水资源越来越少。随着我国对环境的重视和 立法制度的完善，对工农业生产和城市污水的排放均采取了限制措施，制定 了相应的排放标准，污水处理设备广泛应用于社会生活和生产的各个方面。 我国是一个淡水资源十分缺乏的国家，为了在节约淡水资源的同时发展水产 养殖，目前发展起了循环式水产养殖生产，这就要求处理大量养殖废水，以 便于循环再利用。根据在生产中的实际应用情况，目前使用的污水固体物和 悬浮物处理方法主要有自然沉淀处理法、凝聚剂沉淀处理法、过滤网处理法、 离心分离处理法和固定过滤床处理法等。可是，自然沉淀和固定滤床处理法 处理时间长、设备庞大，凝聚剂沉淀处理法成本过高，过滤网和离心处理法 效率低。虽然所有这些方法均不同程度的在生产中得到应用，但是也受到应 用范围的限制，特别是在水体再利用率高、循环量大的情况下，上述方法很 难适应生产的要求。
实用新型内容

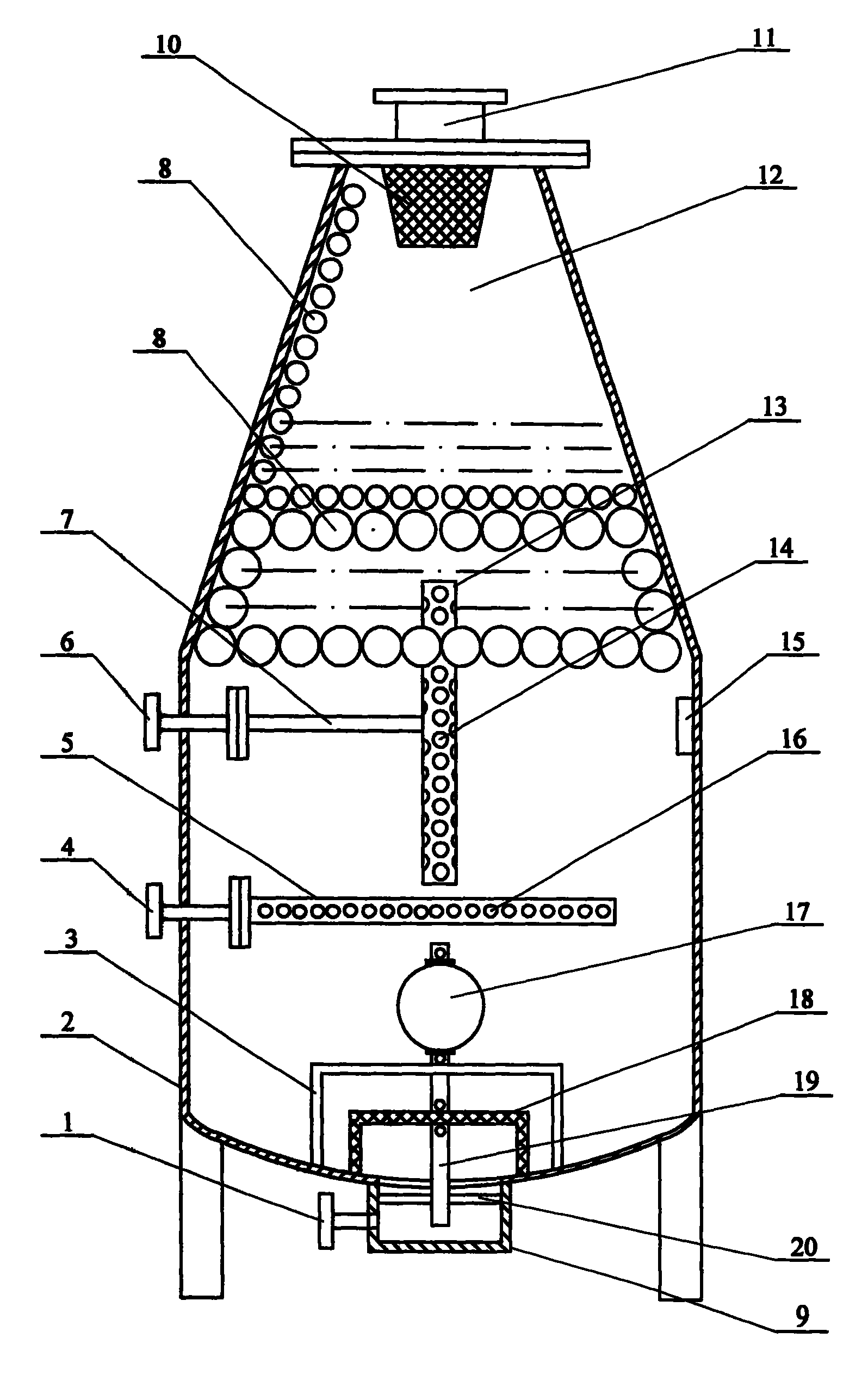

本实用新型的目的是为解决自然沉淀和固定滤床处理法处理时间长、设 备庞大，凝聚剂沉淀处理法成本过高，过滤网和离心处理法效率低。虽然所 有这些方法均不同程度的在生产中得到应用，但是也受到应用范围的限制， 特别是在水体再利用率高、循环量大的情况下，上述方法很难适应生产的要 求问题，提供一种浮球式污水处理反冲、排污装置。本实用新型包含排污管1、 罐体2、下喷水管的连接管4、下喷水管5、上喷水管的连接管6、上喷水管 的内连接管7、塑料浮球8、排污管座9、上过滤网10、出水管11、上喷水管 13和压力传感器15，排污管座9固定在罐体2外侧的底部，排污管1固定在 排污管座9上，出水管11固定在罐体2外侧的顶部，上过滤网10固定在罐 体2内腔12的顶部，下喷水管的连接管4和上喷水管的连接管6分别固定在 罐体2上下侧的罐壁上，下喷水管5的一端固定在罐内一侧的下喷水管的连 接管4上，上喷水管的内连接管7的一端与罐内一侧的上喷水管的连接管6 固定连接，上喷水管的内连接管7的另一端与上喷水管13固定连接，压力传 感器15固定在罐体2的内壁上，塑料浮球8设置在罐体2的内腔12内，塑 料浮球8所用材质的比重分别为0.3和0.89，塑料浮球8的直径分别为3mm 和6mm。本实用新型在分析污水中固体物和悬浮物分离特点的基础上，通过 对塑料浮球在水中的浮力和运动阻力的研究，结合水产养殖废水处理的特点， 使不同比重和直径的塑料浮球在水中自动形成不同过滤层进行分级污物过滤 的浮式过滤，经过实际实验应用，获得很好效果，达到了设备结构简单、污 水处理量大、处理效果好的目的。本实用新型具有下述几个方面的优点：1、 塑料浮球(浮式球形滤料)由于比重和大小不同受到的浮力和流体阻力不同， 在过滤过程中能自动形成稳定过滤层进行分级浮动式过滤及形成浮动流化床 对污水进行生物处理，达到消除氨氮的目的，设计原理先进，过滤效果好。2、 浮式过滤没有固定夹层，锥形过滤罐使塑料浮球在反冲时可以在径向和垂向 运动，打破了过滤过程中形成的固定过滤层，易于反冲。3、应用浮式球形塑 料浮球作为滤料，浮球间的点接触水流阻力小，过水性好，流量大。4、塑料 浮球间形成的容污空间大，过滤时间长，反冲频率低。5、球形形状是表面积 最大的几何形状，有利于表面吸附微小颗粒和硝化细菌的生长，有较好的氨 氮处理作用。6、整体结构简单、工作可靠、滤料原材料购买容易，制造成本 低。7、设备操作方便、运行和维护费用低。
本实用新型的主要性能指标：1、动力：三相交流电380V/50HZ，功率0.5 ～5.5KW;2、污水处理量：10T/H～60T/H;3、处理后最大污物颗粒：≤20 μm;4、分级处理层：1～4;5、处理前污水污物含量：≤3%。
