申请日2007.04.11
公开(公告)日2007.10.17
IPC分类号C02F3/32; C02F9/14
摘要
人工湿地生活污水处理方法及系统。属污水和泥渣的处理类。解决现有人工湿地生物膜堵塞、寿命短的问题。开挖池体，其内填充砂土和种植植物，池体下方装进水单向阀，污水从此进入池体并向上渗透，使植物根系、砂土和污水形成含生物膜的砂洲生态系统，通过生物膜将污水净化。生物膜形成的硬壳用L型管自动浇灌、软化、下沉和污水的浮渣一同通过竖直排渣管和其内的排渣单向阀，用机械或人工产生气压差将渣方便的吸出。同时利用L型水管的溢流作用，自动开闭进水单向阀。L型水管也可方便为农民提供浇灌农田的粪水。为防止含生物膜的砂洲生态系统内产生浓沼气引发爆炸，在该处设竖井和活动盖，人可以进去检测，保证安全运行。适合生活污水的处理。
権利要求書
1.人工湿地生活污水处理方法，其特征是该方法包括下列步骤：
1)在地面开挖一个池体(12);在池体中填充砂土(4)，在砂土中栽种植物(5)， 进水口(1)侧池体下方装进水单向阀(1A)，污水(1a)从此进入池体内并向上渗透， 使植物根系、砂土和污水形成含生物模的砂洲生态系统，通过生物膜将污水净 化;
2)生物膜形成的硬壳(3)，用设置的L型水管(2)，自动浇灌、软化、下沉; 进水单向阀与L型水管的溢流作用相配合，使进水单向阀自动开闭调节进水量;
3)对污水净化和软化硬壳沉下的浮沉渣(9.2)，设置竖直排渣管(9)和其内的 排渣单向阀(10)，采用机械或人工在排渣管内产生空气压差，自动将浮沉渣吸出 到砂洲表面。
2.按权利要求1所述污水处理方法，其特征是在砂洲生态系统内设置人能 进入砂洲内的检修通道。

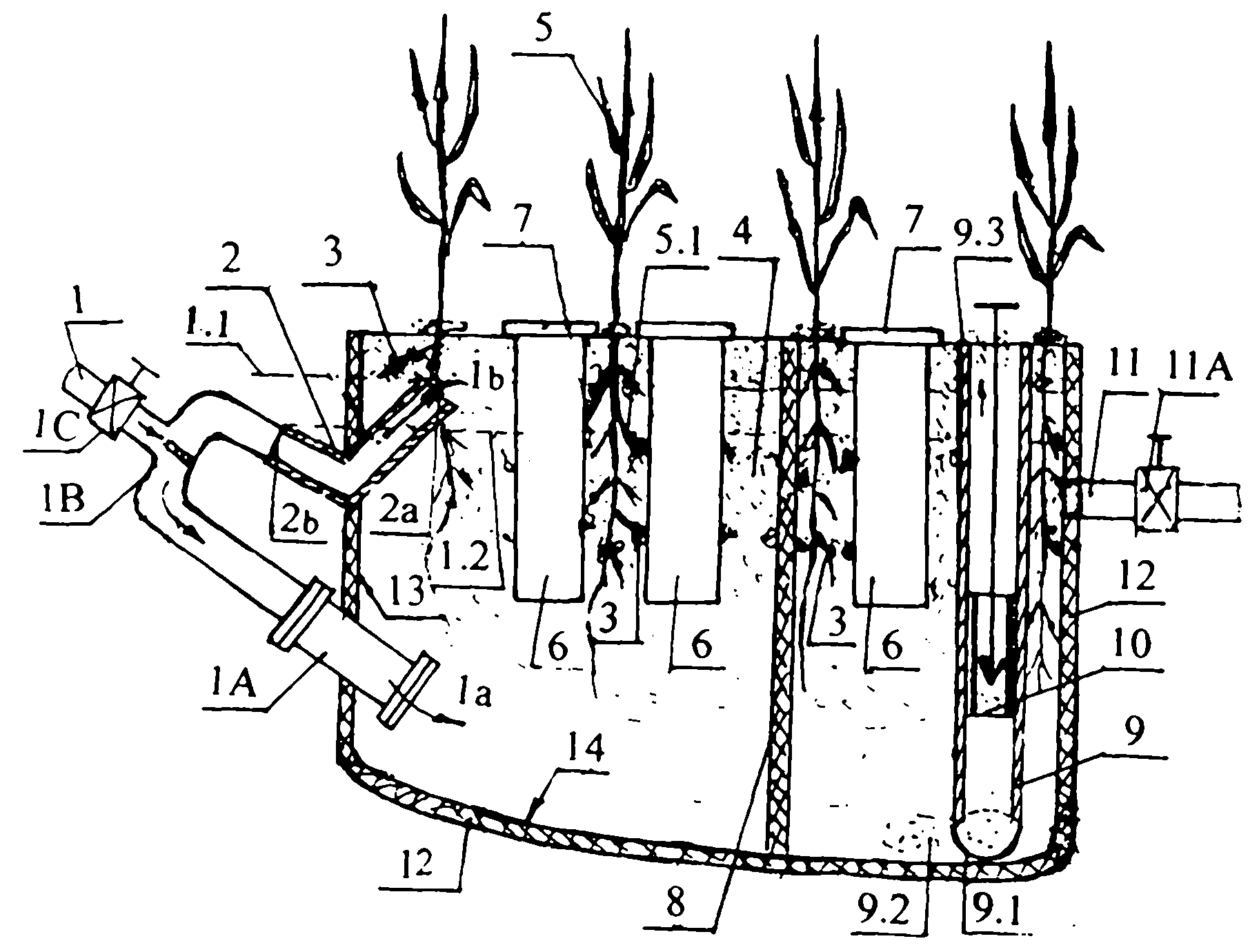

3.按权利要求1所述人工湿地污水处理方法的污水处理系统，其特征是该 系统包括如下构件：
i)池体(12)、其内填充的砂土(4)和裁种的植物(5);
ii)进水口(1)侧池体下方侧装进水单向阀(1A)，进水口(1)侧池体上方装L 型水管(2)，L型水管的溢流口(2a)高于排流口(2b);
iii)在出水口(11)旁装设竖直排渣管(9)和其内的排渣单向阀(10)以及在 砂洲表面设置的抽吸浮沉渣(9.2)的机械;排渣管底端(9.1)插在池底，排渣管 上端(9.3)露于砂洲表面;
iv)进水口(1)和出水口(11)间设隔墙(8);
v)在砂洲生态系统内，开设能进人的竖井(6)和活动井盖(7)。
4.按权利要求3所述污水处理系统，其特征是池体(12)为圆柱体形，污水 进入方向和清水排除方向均为圆柱体形圆截面切向方向。
5.按权利要求3所述污水处理系统，其特征是池体底面和周边侧面设置防 渗层(13)。
说明书
人工湿地生活污水处理方法及系统
(一)技术领域：本发明人工湿地生活污水处理方法及系统，属污水和泥渣的 处理类(C02F)。
(二)背景技术：
人工湿地包括潜流式的污水生态处理技术，由上面栽种的植物、湿地中的 砂土和污水形成砂洲，污水从湿地下部流入，在流动过程中，通过污水、砂土 和植物根系形成生物膜，实现使污水净化。但是常常因生物膜形成的硬壳而堵 塞，使污水无法净化，导致人工湿地的寿命极短。
(三)发明内容：
本发明提出的人工湿地生活污水处理方法及系统，就是解决现有人工湿地 生物膜堵塞、寿命短的问题。其技术方案如下：
人工湿地生活污水处理方法，其特征是该方法包括下列步骤：
1)在地面开挖一个池体12;在池体中填充砂土4，在砂土中栽种植物5，进 水口1侧池体下方装进水单向阀1A，污水1a从此进入池体并向上渗透，使植 物根系、砂土和污水形成含生物模的砂洲生态系统，通过生物膜将污水净化;
2)生物膜形成的硬壳3，用设置的L型水管2，自动浇灌、软化、下沉;进 水单向阀与L型水管的溢流作用相配合，使进水单向阀自动开闭调节进水量;
3)对污水净化和软化硬壳沉下的浮沉渣9.2(包括污水中的浮渣和生物膜固 液体沉渣)，设竖直排渣管9和其内的排渣单向阀10，采用机械或人工在排渣 管内产生空气压差自动将浮沉渣9.2吸出到砂洲表面。
上述污水处理方法采用的污水处理系统，其特征是该系统包括如下构件：
i)池体12、其内填充的砂土4和裁种的植物5;ii)进水口1侧池体下方 装进水单向阀1A，进水口1侧池体上方装L型水管2，L型水管的溢流口2a 高于排流口2b;iii)在出水口11旁，设置竖直排渣管9和其内的排渣单向阀 10以及在砂洲表面设置的抽吸浮沉渣9.2的机械;排渣管底端9.1插在池底， 排渣管上端9.3露于砂洲表面;iv)在砂洲生态系统内，开设能进人的竖井6 和活动井盖7;v)进水口1和出水口11间可设隔墙8。
上述池体12可采用圆柱体形，污水进入方向和清水排除方向均为圆柱体圆 截面切向方向。上述池体底面和周边侧面可设置防渗层13。
本发明有益效果：
i.设竖直排渣管9，将净化过程的浮渣和下降沉渣用机械或人工抽吸方式 排出，可随时在砂洲表面进行，如：开启泵或人工提压单向阀阀杆便可抽吸排 渣，十分方便，解决了生物膜堵塞，导致寿命短的问题。ii.用L型管2自动 喷水在生物膜硬壳，使之软化、下沉后，再用排渣管吸出。在解决污水浮渣堵 塞同时又解决了生物膜硬壳的堵塞。iii.进水口侧池体下方装进水单向阀1A 和上方装的L型水管2相配合，利用水管溢流作用，产生空气压差可使单向阀 自动开闭，污水1a自动进入;同时可通过L型水管溢流作用向农民提供浇灌 农田需要的污水，如：粪水。iv.设竖井和活动盖，使人可以进去化验、检查、 调试。解决和防止了生物膜硬壳上厌氧区高度缺氧，产生浓沼气引发的爆炸， 以实现人工湿地的安全运作。v.外形为圆柱体的人工湿地进水(污水)切向进 入，出水(清水)切向流出，可产生旋流，带走浮渣，均比径向流进流出效果好。 vi.进水口1和出水口11间设隔墙8，可防止污水从进水口1处直接流向排 水口11，污水必须从进水口侧绕过隔墙8流向出水口区，增大污水流程和净 化效果。vii.人工湿地池体内涂防渗透层，也增加污水净化效果。
