申请日2007.04.17
公开(公告)日2008.02.20
IPC分类号C02F1/74; C02F1/58
摘要
一种光催化氧化处理废水中表面活性剂的装置，其特征是：包括一个箱体，所述箱体前上部设有进水口，前下部设有进气口，后上部设有泡沫吹出口，后下部设有出水管，所述的箱体内纵向并排设有若干根紫外灯管，箱体内壁涂覆有二氧化钛光催化剂;所述箱体内水平设置若干层固定有二氧化钛光催化剂的网状体;箱体内设有涂覆有二氧化钛光催化剂的颗粒物;进气口与布气装置连通。本实用新型可以用效地分解各种废水有的表面活性剂，且结构简单，与各种废水处理设备结合使用时接入方便易行，可实现全自动化操作，不需专人操作。
権利要求書
1.一种光催化氧化处理废水中表面活性剂的装置，其特征是：包括 一个箱体，所述箱体前上部设有进水口，前下部设有进气口，后上部设有 泡沫吹出口，后下部设有出水管，所述的箱体内纵向并排设有若干根紫外 灯管，箱体内壁涂覆有二氧化钛光催化剂。
2.根据权利要求1所述的光催化氧化处理废水中表面活性剂的装置， 其特征在于：所述箱体内水平设置若干层固定有二氧化钛光催化剂的网状 体。
3.根据权利要求1或2所述的光催化氧化处理废水中表面活性剂的 装置，其特征在于：箱体内设有涂覆有二氧化钛光催化剂的颗粒物。
4.根据权利要求3所述的光催化氧化处理废水中表面活性剂的装置， 其特征在于：所述箱体底部设有布气装置，进气口与布气装置连通。
5.根据权利要求3所述的光催化氧化处理废水中表面活性剂的装置， 其特征在于：所述布气装置为带有孔的水管。
6.根据权利要求3所述的光催化氧化处理废水中表面活性剂的装置， 其特征在于：所述紫外灯管间距在10~28厘米之间。
7.根据权利要求5所述的光催化氧化处理废水中表面活性剂的装置， 其特征在于：所述紫外灯管间距在10~14厘米之间。
8.根据权利要求3所述的光催化氧化处理废水中表面活性剂的装置， 其特征在于：所述进气口带压通有空气或氧气或过氧化氢或臭氧。
9.根据权利要求3所述的光催化氧化处理废水中表面活性剂的装置， 其特征在于：所述紫外灯管发出的光波波长≤400nm。
说明书
光催化氧化处理废水中表面活性剂的装置
技术领域
本实用新型涉及废水处理装置，尤指一种光催化氧化处理废水中表 面活性剂的装置。
背景技术
目前洗车场遍布全国的各大中小城市，汽车的洗车废水大都没有进 行回收利用，不仅造成了极大的水资源浪费，而且对环境也造成极大的 污染;特别是废水里的表面活性剂，进表面活性剂入水体后，与其他污 染物结合在一起形成一定的分散胶体颗粒，对工业废水和生活污水的物 化、生化特性都有很大影响。废水中的表面活性剂本身有一定的毒性， 对动植物和人体有慢性毒害作用，表面活性剂还会引起水中传氧速率 降低，使水体自净受阻。对废水里表面活性剂的处理是解决其无害化回 用的关键技术，同时对保护资源，保持生态平衡，促进经济发展，都具有 重要意义。
到目前为止基本上所有的废水处理工艺技术都只针对洗车水的表 观进行处理，而对主要的环境污染物表面活性剂没有进行有效的处理。
现在常用的处理工艺主要针对废水中的主要含悬浮物、油脂类的特 点，采用沉沙、隔油手段净化处理后经调节加压后再用于洗车(曾家群， 张胜。洗车污水的治理与回用.环境保护，1990(8)：11-13，20)。
在利用沉沙隔油工艺的基础上，再加上混凝沉淀祛除污染物，油脂 类、悬浮物、COD有一定的下降但这些方法都没有考虑表面活性剂的祛 除问题，而且出水水质变化幅度大，水质不稳定。(冷静，梁虎仓，易 右庭.絮凝剂处理洗车水中悬浮物.石油天然气化工，1992，21(4)：256 -258.)(杨德伟，新型洗车污水处理装置.中国发明专利，申请号 97201214，审定公告号2280091.)
随着膜分离技术在水处理中的应用，膜分离技术及各种大比表面积 吸附材料在废水的处理中的应用也越来越多，虽然在一定程度上能降低 COD和祛除表面活性剂，吸附材料饱和后对表面活性剂就不再有吸附作 用，且再生难费用高;以常用膜分离技术(除纳滤膜和反渗透膜)基本 无法有效的降低COD和祛除表面活性剂。
到目前为止尚未见对废水中对表面活性剂处理的工艺设备系统。其 实废水未能回用的真正瓶颈问题是废水中表面活性剂的有效祛除问题。
实用新型内容
本实用新型装置所解决的问题在于克服以上存在的不足而提供一 种光催化氧化处理废水中表面活性剂的装置。

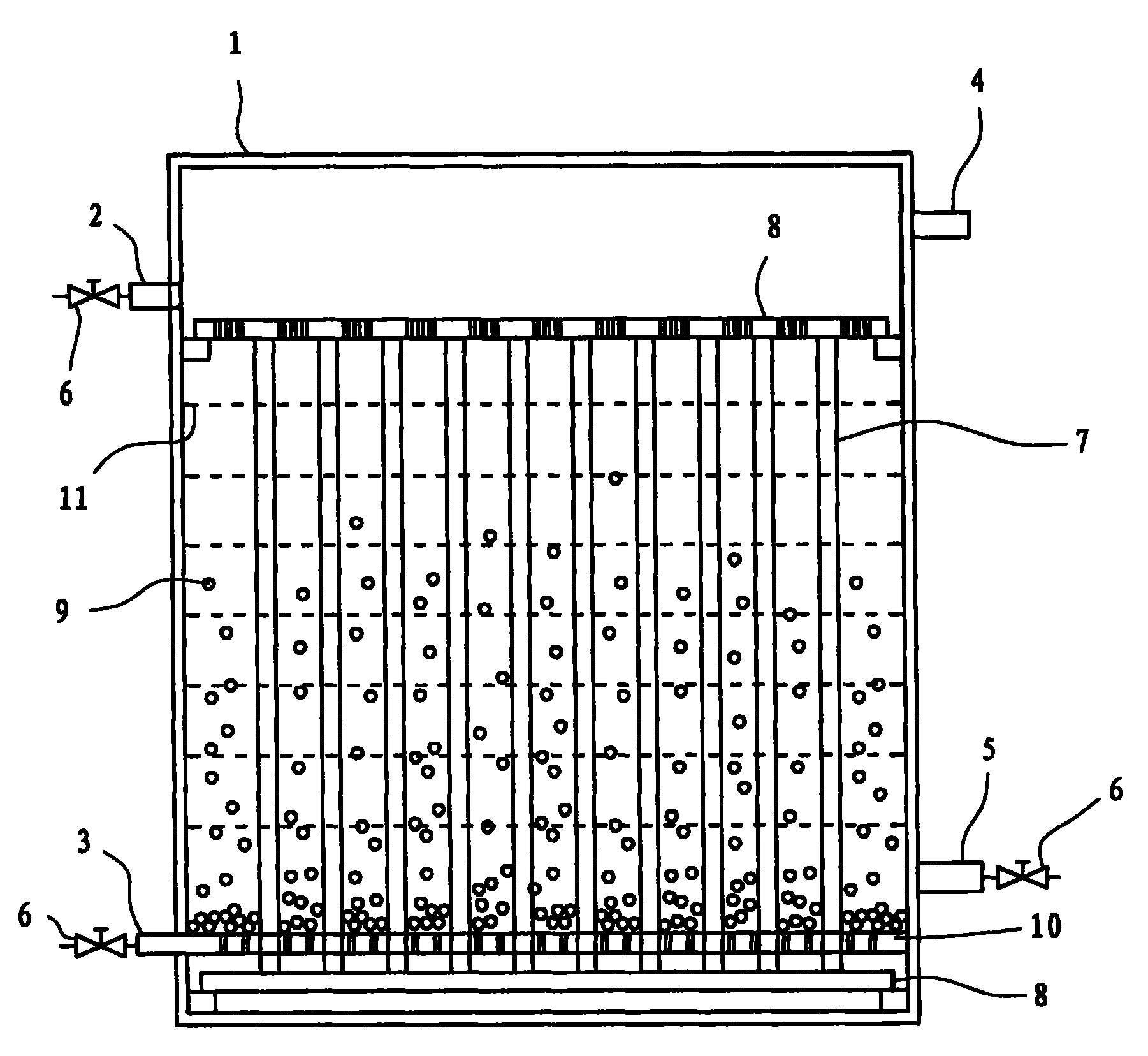

这种光催化氧化处理废水中表面活性剂的装置，其特征是：包括一 个箱体，所述箱体前上部设有进水口，前下部设有进气口，后上部设有 泡沫吹出口，后下部设有出水管，所述的箱体内纵向并排设有若干根紫 外灯管，箱体内壁涂覆有二氧化钛光催化剂。
所述箱体内水平设置若干层固定有二氧化钛光催化剂的网状体，用 于增加催化剂与水的接触面积，提高催化氧化效率。
所述箱体内设有涂覆有二氧化钛光催化剂的颗粒物。
所述箱体底部设有布气装置，进气口与布气装置连通，用于增加气 体与水的接触表面积，同样是提高氧化效率，布气装置可以是带孔的水 管。
所述紫外灯管间距在10~28厘米之间，这该范围内表面活性剂的氧 化分解效率更高，而在10~14厘米时效果尤为明显。
所述进气口带压通有空气或氧气或过氧化氢或臭氧。
所述紫外灯管发出的光波波长≤400nm。
本实用新型的装置实用于各种含有表面活性剂的废水处理工艺中 对水的深度处理，本装置采用了光催化氧化技术和传统吹脱的技术相结 合，集氧化分解及消毒功能为一体，实现了光催化氧化技术的生产化应 用，且不会产生二次污染，分解后的产物为水和二氧化碳，即使吹脱出 来的残余表面活性剂也已经被紫外光消毒杀菌，经真空除泡后可回收再 用。本装置结构简单，与各种废水处理设备结合使用时接入方便易行， 可实现全自动化操作，不需专人操作。
