申请日2007.04.18
公开(公告)日2008.02.27
IPC分类号F23G7/00; F27D3/06
摘要
本实用新型公开了一种处理电镀污泥的烧结炉，包括炉体，所述炉体包括排烟口和2至4个观察窗，所述烧结炉还包括炉车以及配合炉车滚动的轻轨，炉体一侧具有炉门;所述炉车包括车体和车轮，车体上具有若干炉条，车体下方具有括板;所述排烟口设置在所述炉体上的钢板上盖上，所述钢板上盖上还设有进料口;所述进料口为若干长方形小孔，进料口上方具有进料斗，所述进料斗一侧设有转动电机，所述转动电机的转动轴穿过所述进料斗并位于所述进料口上方，转动轴的转动叶片与进料口小孔相适应。所述炉体的另一侧也设有炉门，所述炉车和轻轨在炉体两侧各设一套。本实用新型的烧结炉可以自动地连续作业，处理量大，避免了人工操作的危险，效率较高。
権利要求書
1.一种处理电镀污泥的烧结炉，包括炉体(1)，所述炉体(1)包括排烟口(1-5) 和2至4个观察窗(1-6)，其特征在于：所述烧结炉还包括炉车(2)以及配合炉车(2) 滚动的轻轨(3)，炉体(1)一侧具有炉门(1-1)。
2.根据权利要求1所述的处理电镀污泥的烧结炉，其特征在于：所述炉车(2)包 括车体(2-1)和车轮(2-3)，车体(2-1)上具有若干炉条(2-2)， 车体(2-1)下方具 有括板(2-4)。
3.根据权利要求1所述的处理电镀污泥的烧结炉，其特征在于：所述炉车(2)还 包括拉钩(2-5)，所述炉车(2)通过拉钩(2-5)与牵引机(4)连接。
4.根据权利要求1所述的处理电镀污泥的烧结炉，其特征在于：所述排烟口(1-5) 设置在所述炉体(1)上的钢板上盖(1-4)上，所述钢板上盖(1-4)上还设有进料口(1-8)。
5.根据权利要求4所述的处理电镀污泥的烧结炉，其特征在于：所述进料口(1-8) 为若干长方形小孔，进料口(1-8)上方具有进料斗(1-2)，所述进料斗(2)一侧设有 转动电机(1-3)，所述转动电机(1-3)的转动轴(1-3-1)穿过所述进料斗(1-2)并位 于所述进料口(1-8)上方，转动轴(1-3-1)的转动叶片(1-3-2)与进料口(1-8)小孔 相适应。
6.根据权利要求1所述的处理电镀污泥的烧结炉，其特征在于：所述炉体(1)内 壁两侧各设有一铸铁钢板(1-10)。
7.根据权利要求1所述的处理电镀污泥的烧结炉，其特征在于：所述排烟口(1-5) 的下方设有一挡板(1-9)。
8.根据权利要求1所述的处理电镀污泥的烧结炉，其特征在于：所述炉门(1-1) 的下方设有活动插板(1-7)，所述活动插板(1-7)上设有进风口(1-7-1)。
9.根据权利要求1所述的处理电镀污泥的烧结炉，其特征在于：所述炉体(1)的 另一侧也设有炉门(1-1)，所述炉车(2)和轻轨(3)在炉体(1)两侧各设一套。
说明书
处理电镀污泥的烧结炉
技术领域
本实用新型属于环保处理技术领域，具体涉及一种处理电镀污泥的烧结炉。
背景技术
电镀污泥是处理电镀污水过程中产生的沉淀物，其主要成分为铬、铁、铜、镍、铝、 锌、镁、钙、硅、硫等。由于含有大量有毒有害的重金属，属受控有毒工业固废，而且 由于现代化工业的发展，电镀污泥的排放量越来越多，大规模的电镀污泥，若不加以妥 善处理，消除有毒有害物质，将会对环境产生严重的破坏作用，危害人体健康。
电镀污泥处理工艺中一个非常关键的环节就是使电镀污泥的含水量降低，该环节就 需要用到烧结炉来完成。传统的烧结炉是在炉体一侧设有观察窗，进料时，用铁铲从观 察窗中加料;出料时，也是从观察窗中往外扒料。这样不仅劳动强度大，劳动时间长， 效率低;而且人体直接接触物料，出料时粉尘也多，危害人身安全。
实用新型内容
本实用新型的目的在于提供一种安全、高效的处理电镀污泥的烧结炉。
实现本实用新型的技术方案是：一种处理电镀污泥的烧结炉，包括炉体，所述炉体 包括排烟口和2至4个观察窗，所述烧结炉还包括炉车以及配合炉车滚动的轻轨，炉体 一侧具有炉门。
所述炉车包括车体和车轮，车体上具有若干炉条，车体下方具有括板。所述炉车 还包括拉钩，所述炉车通过拉钩与牵引机连接。
所述排烟口设置在所述炉体上的钢板上盖上，所述钢板上盖上还设有进料口。所述 进料口为若干长方形小孔，进料口上方具有进料斗，所述进料斗一侧设有转动电机，所 述转动电机的转动轴穿过所述进料斗并位于所述进料口上方，转动轴的转动叶片与进料 口小孔相适应。
所述炉体内壁两侧各设有一铸铁钢板。所述排烟口的下方设有一挡板。所述炉门的 下方设有活动插板，所述活动插板上设有进风口。

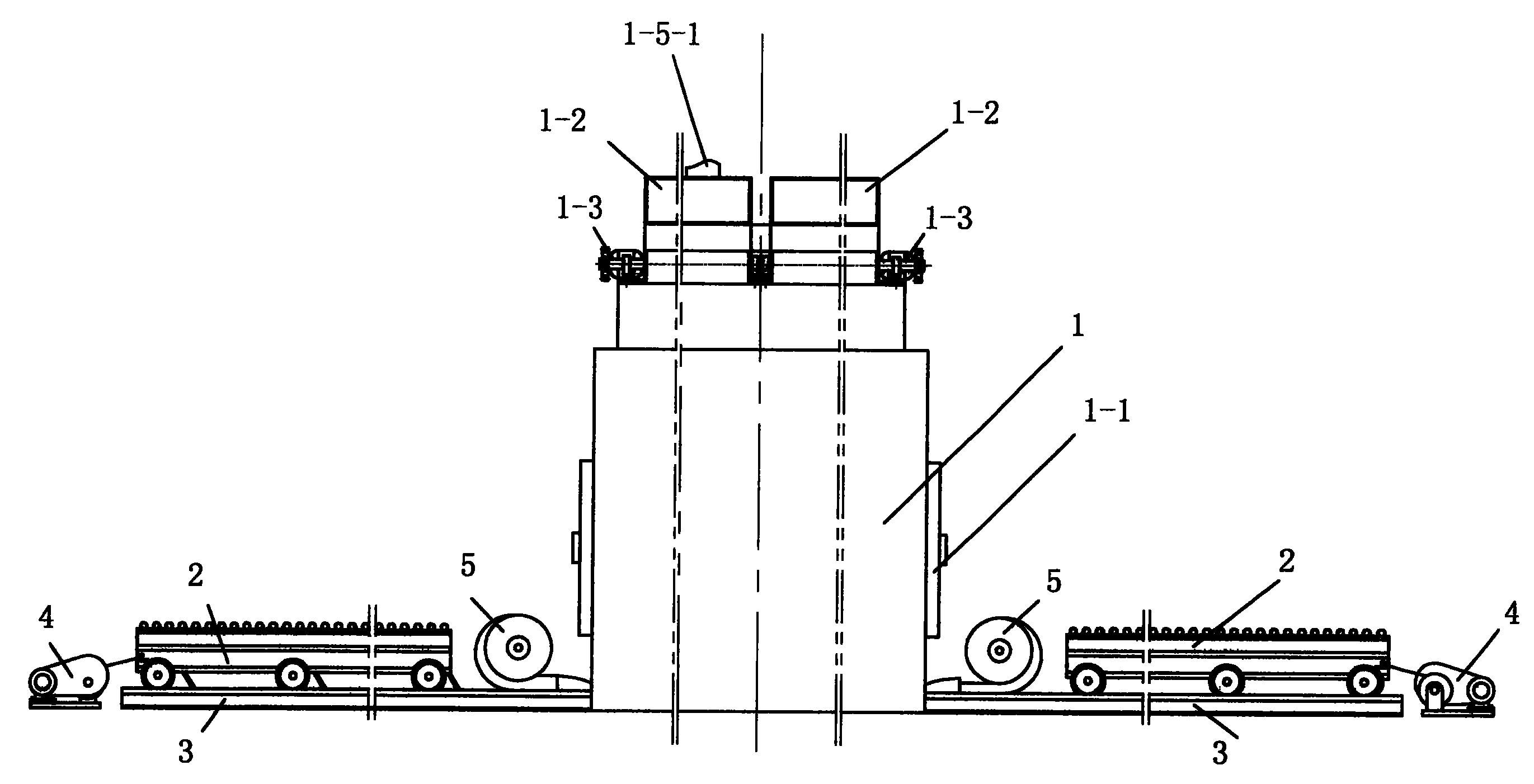

所述炉体的另一侧也设有炉门，所述炉车和轻轨在炉体两侧各设一套。
本实用新型的积极效果：(1)本实用新型的烧结炉具有炉车，这样在出料时，完全 采用机器自动作业，避免了人工操作的危险;并且提高了效率;(2)本实用新型的烧结 炉具有进料斗，实现机械加料;并且在进料斗上设有搅拌装置，可将物料搅拌粉碎之后 再进入炉体中烧结，提高烧结效率;下料完毕后转动电机的叶片将进料口覆盖，剩余的 物料将进料口完全封闭，从而防止物料烧结时漏风，也避免烧结中未经处理的烟气从此 漏出造成污染;(3)本实用新型的炉体内壁的下半部设有一米高的铸铁钢板，避免由于 高温使耐火材料墙体损坏，而且烧结后墙体不会与炉车粘连在一起;(4)本实用新型在 排烟口下设一档板，可以避免物料随着气体一起排出;(5)本实用新型在炉门下方设有 一活动插板，可以使炉体保持封闭，在活动插板上设有进风口，可以通过鼓风机进风使 污泥烧结充分;(6)本实用新型的烧结炉设有两套炉车，具有连续作业，处理量大的优 点。
